国巨 JB06F 系列 0603 贴片保险丝：小型电子设备的可靠过流防护之选

科技时尚 2026-01-29 chy123 3240

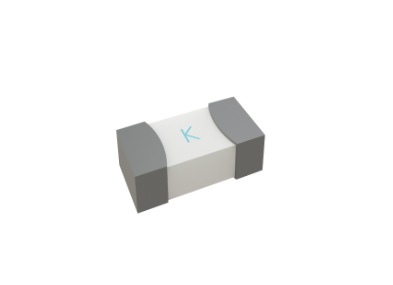

国巨（YAGEO）旗下品牌君耀电子（BrightKing）作为电路保护领域的知名品牌，推出的 JB06F系列 0603贴片保险丝，是专为小型电子设备过流保护设计的厚膜保险丝产品。凭借紧凑的尺寸、宽温域适配性和稳定的性能表现，该系列产品广泛应用于各类对空间和防护可靠性有要求的电子场景中，为电子系统提供坚实的过流防护保障。

南山电子是国巨及其旗下君耀品牌的原厂直接授权代理商，拥有国巨电容电阻（代理证编号：OK2Y440CC0）以及君耀保护元件（代理证编号：OKYC382CCY）的双重授权资质。如需样品、价格或进一步技术咨询，欢迎联系南山电子官网在线客服。

产品关键特性：

  1. 紧凑尺寸设计：采用 0603贴片封装，尺寸仅为 1.60±0.15mm（长）×0.81±0.15mm（宽）×0.48±0.08mm（厚），能轻松融入空间紧张的 PCB板设计，不占用过多布局资源。
  2. 宽温域稳定适配：工作温度范围覆盖 - 55℃至 125℃，无论是低温环境下的户外设备，还是高温运行的电子组件内部，都能保持稳定的防护性能。
  3. 环保合规标准：严格遵循 RoHS指令，采用无卤素、无铅设计，符合当下电子行业的环保要求，适配各类绿色产品生产需求。
  4. 长期可靠性强：经过严苛测试验证，具备优异的长期稳定性，在正常使用条件下能持续发挥过流保护作用，减少设备故障风险。

主要规格参数：

  • 电流与电压规格：电流额定值覆盖 0.5A至 8A，对应两种电压等级 ——0.5A-1.5A型号适配 63VDC，2.0A-8.0A型号适配 32VDC，分断能力均可达 50A（对应额定电压下）。
  • 关键物理参数：引脚间距（d）为 0.35±0.20mm，推荐焊盘尺寸为 2.2mm（长）×1.0mm（宽）×0.7mm（间距），适配标准贴片焊接工艺。
  • 直流电阻特性：不同型号的典型直流电阻（25℃、≤10%额定电流下）从 8mΩ（JB06F5000R）到 5.03Ω（JB06F8001R）不等，可根据设备功耗需求灵活选择。

核心应用场景：

  • LCD显示器：保障显示设备内部电路免受电流异常波动的损害，维持稳定运行；
  • 电池组：为各类便携式设备的电池组件提供过流保护，降低因电流过载引发的安全风险；
  • 硬盘驱动器：适配存储设备的精密电路设计，防止过流导致的数据丢失或硬件损坏；
  • 此外，还可用于其他空间受限、对过流防护响应速度有要求的消费电子、小型工业控制设备等场景。

JB06F系列贴片保险丝以小巧的体型、全面的防护性能和环保的设计，精准契合了现代小型电子设备的过流保护需求。无论是消费电子、存储设备还是电池组件，该系列产品都能凭借稳定可靠的表现，为电子设备的安全运行保驾护航，充分体现了国巨在电路保护器件领域的技术积淀与产品实力。
