ESP32-S31NRV32低功耗SoC：Wi-Fi、BLE 5.4与802.15.4多协议无线连接方案

随着智能家居、工业物联网（IIoT）、智能传感器、可穿戴设备、智能控制器和边缘智能设备不断发展，IoT产品对于低功耗、多协议无线连接、高性能MCU和硬件安全的需求越来越高。

ESP32-S31NRV32 是一款面向低功耗无线物联网应用的MCU系统级芯片（SoC），集成 2.4 GHz Wi-Fi、Bluetooth LE 5.4、802.15.4、经典蓝牙以及以太网MAC 等连接能力。

ESP32-S31系列采用双核RISC-V处理器，最高频率可达320 MHz，同时集成高容量SRAM和32 MB PSRAM，并提供丰富的GPIO、ADC、I2C、I2S、SPI、UART和USB OTG接口。

在无线连接方面，ESP32-S31拥有完整的Wi-Fi子系统和低功耗蓝牙子系统，并支持多种低功耗工作状态，可以针对不同IoT设备的功耗需求进行系统设计。

此外，ESP32-S31NRV32还集成4096-bit OTP、AES、SHA、RSA、ECC、RNG、Secure Boot、Flash Encryption、Digital Signature和HMAC等安全机制，适合对数据安全和设备安全有较高要求的联网产品。

一、ESP32-S31NRV32核心规格

ESP32-S31NRV32采用双核32位RISC-V CPU，最高工作频率可达320 MHz，在处理能力、无线连接和存储资源之间进行了较高程度的集成。

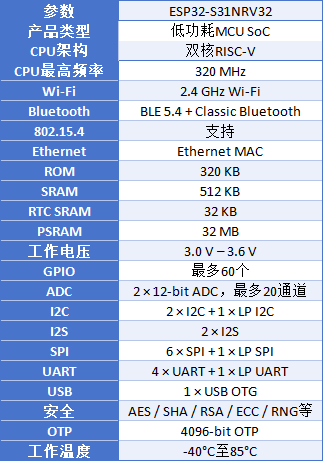

主要规格如下：

从规格来看，ESP32-S31NRV32并不仅仅是一颗普通Wi-FiMCU，而是将无线连接、低功耗控制、高性能RISC-V处理器、大容量PSRAM和安全功能集成在单颗SoC中。二、ESP32-S31：面向低功耗IoT的多协议无线SoC

ESP32-S31系列最大的特点之一，是集成了多种无线连接能力。

支持的无线和网络连接包括：

2.4GHzWi-Fi

BluetoothLE5.4

ClassicBluetooth

IEEE802.15.4

EthernetMAC

这意味着开发者可以根据不同产品需求选择合适的无线通信方式。

例如：

Wi-Fi→高带宽联网和云端通信

BluetoothLE→低功耗近距离通信

802.15.4→Thread/Zigbee等IoT网络应用

ClassicBluetooth→传统蓝牙设备连接

EthernetMAC→有线网络连接

这种多协议无线连接能力非常适合需要同时支持不同通信方式的智能设备和IoT产品。

三、2.4GHzWi-Fi：满足IoT联网需求

ESP32-S31集成完整的2.4GHzWi-Fi子系统，可以用于需要无线联网的IoT设备。

Wi-Fi可以承担设备与路由器、局域网服务器或云平台之间的数据通信。

典型应用包括：

智能家居

智能照明

智能插座

IoT网关

无线传感器

环境监测

智能控制器

工业无线设备

智能家电

数据采集终端

对于需要联网、远程控制或者云端数据同步的IoT产品，Wi-Fi是非常重要的无线连接方式。

四、BluetoothLE5.4：适合低功耗无线设备

ESP32-S31支持BluetoothLE5.4，同时支持ClassicBluetooth。

BluetoothLowEnergy适合低功耗无线通信，可以用于：

手机App控制

产品配网

近距离数据传输

传感器通信

智能门锁

可穿戴设备

智能家居设备

设备状态读取

例如，一个智能家居设备可以采用：

手机→BluetoothLE→ESP32-S31→Wi-Fi→Cloud

BluetoothLE负责近距离配网和控制，而Wi-Fi负责连接互联网。

这种组合可以降低设备使用门槛，同时满足智能家居产品的联网需求。

五、802.15.4：拓展Thread、Zigbee等IoT应用

除了Wi-Fi和Bluetooth之外，ESP32-S31还支持IEEE802.15.4。

802.15.4是许多低功耗无线物联网协议的重要底层技术之一，可以应用于Thread、Zigbee等相关IoT网络方案。

因此，ESP32-S31可以覆盖更加丰富的无线连接场景。

在智能家居、智能建筑和低功耗传感器网络中，802.15.4具有较高的应用价值。

例如：

传感器→802.15.4→IoT网络→Gateway→Cloud

这类架构特别适合大量低功耗设备组成的物联网网络。

对于需要同时评估Wi-Fi、BluetoothLE和802.15.4的产品开发商来说，ESP32-S31可以减少不同无线芯片之间的硬件组合复杂度。

六、低功耗设计：适合电池供电IoT设备

ESP32-S31的另一个重要特点是低功耗设计。

芯片提供完整的Wi-Fi和低功耗蓝牙子系统，并支持多种低功耗工作状态。

对于电池供电设备来说，功耗直接影响：

电池容量

产品尺寸

维护周期

产品使用时间

设备安装成本

因此，低功耗SoC非常适合：

电池供电传感器

环境监测设备

智能门锁

无线传感器节点

智能农业设备

可穿戴设备

智能家居终端

实际产品设计中，可以根据设备工作周期和无线通信频率选择合适的低功耗模式。

七、320 MHz双核RISC-V CPU

ESP32-S31NRV32采用双核RISC-V CPU，最高频率达到320 MHz。

相比单核低功耗MCU，双核架构可以为复杂IoT应用提供更多计算资源。

例如可以在系统中对不同任务进行合理分配：

CPU Core → 应用任务

CPU Core → 无线通信 / 系统任务

具体任务分配则需要根据软件架构和实际应用进行设计。

320 MHz双核RISC-V处理器适合需要同时处理：

无线通信

传感器数据

用户交互

网络协议

数据缓存

本地应用逻辑的复杂IoT设备。

八、32 MB PSRAM：为复杂应用提供更多内存资源

ESP32-S31NRV32集成：

320 KB ROM

512 KB SRAM

32 KB RTC SRAM

32 MB PSRAM

其中，32 MB PSRAM是ESP32-S31NRV32非常值得关注的硬件资源。

较大的PSRAM容量可以为复杂应用提供更多数据缓存空间，例如：

无线数据缓存

多任务应用

图形界面

大量传感器数据处理

音频数据缓存

网络数据处理

较复杂的嵌入式应用

对于需要较大运行内存的IoT终端，ESP32-S31NRV32可以提供更充足的内存资源。

九、最多60个GPIO与丰富外设接口

ESP32-S31提供最多60个GPIO，可以满足复杂硬件系统的外围连接需求。

同时集成丰富的通信接口。

I2C提供：

2 × I2C + 1 × LP I2C

适合连接传感器、显示设备、EEPROM等外围器件。

I2S提供：

2 × I2S

可用于音频相关应用。

SPI提供：

6 × SPI + 1 × LP SPI

适用于外部存储器、显示器、传感器和其他高速外围设备。

UART提供：

4 × UART + 1 × LP UART

可以用于调试、串口通信以及连接外部模块。

USB OTG集成：

1 × USB OTG

可以扩展更多USB设备连接和数据通信应用。

丰富的接口资源，使ESP32-S31不仅适合简单的无线传感器，也可以用于更加复杂的IoT终端产品。

十、12-bit ADC：支持多通道模拟数据采集

ESP32-S31集成：

2个12-bit ADC，最多20个通道

因此可以连接多个模拟传感器和模拟信号源。

例如：

温度传感器

光照传感器

压力传感器

电压检测

电流检测

模拟控制器

工业传感器

对于工业IoT、智能农业和环境监测设备，多通道ADC可以减少额外模拟采集芯片的需求。

十一、完善的硬件安全机制

随着IoT设备联网程度不断提高，设备安全已经成为芯片选型的重要因素。

ESP32-S31NRV32集成多种硬件安全机制，包括：

4096-bit OTP

用于存储一次性可编程信息和安全相关数据。

加密算法

支持：

AES

SHA

RSA

ECC

RNG

设备安全功能

同时支持：

Secure Boot

Flash Encryption

Digital Signature

HMAC
