是德E8257D信号发生器输出异常？这份维修记录供参考

​是德E8257D（原Agilent E8257D）属于PSG系列微波信号源，基础型号频率覆盖250kHz至20GHz，加配选件可以扩展到40GHz甚至67GHz。在雷达研发、通信系统测试、接收机标定这些场景里，E8257D几乎是标配。这台机器设计于上世纪90年代末，大量设备在2005年前后进入国内，服役年限普遍超过十五年，进维修台的频率这些年明显上升。最近手上一台E8257D，开机自检能过、前面板显示正常，但RF OUT端口没有任何输出，下面把整个排查过程记下来，供遇到类似问题的同行参考。

故障现象

用户送修前自己做过初步确认。换过两根射频线缆和两个2.4mm转接头，排除了线缆问题；用频谱仪在1GHz、10GHz两个频点分别观察，都看不到输出信号，只有底噪。前面板LEVEL旋钮调节时，功率读数跟着变化，从-20dBm到+10dBm都能正常显示，但实际输出始终为零。机器报警记录里没有Error代码，SELF TEST一项一项跑下来全部PASS。

这个现象其实很有迷惑性：自检全过、面板显示正常、功率读数能跟随旋钮变化，看起来机器"工作正常"，但就是不出信号。这种情况下不能简单判断为输出口坏了，要把整条输出链路拆开看。

初步判断

E8257D的射频输出链路从前往后大致是这样：参考振荡器输出10MHz基准，送给频率合成电路产生本振；本振和参考混频得到所需频率信号；信号经过ALC环路控制幅度，再驱动输出功放；功放输出经过可调衰减器，最终到RF OUT端口。ALC环路会从输出端耦合一小部分信号做检波，根据检波电压反过来调整驱动幅度，形成闭环。

这条链路里任何一级断开，都会表现为无输出。自检能过说明数字控制部分、参考源、本振这些和CPU通信的电路基本正常，问题大概率在射频模拟通路，或者ALC检波支路。

检测过程

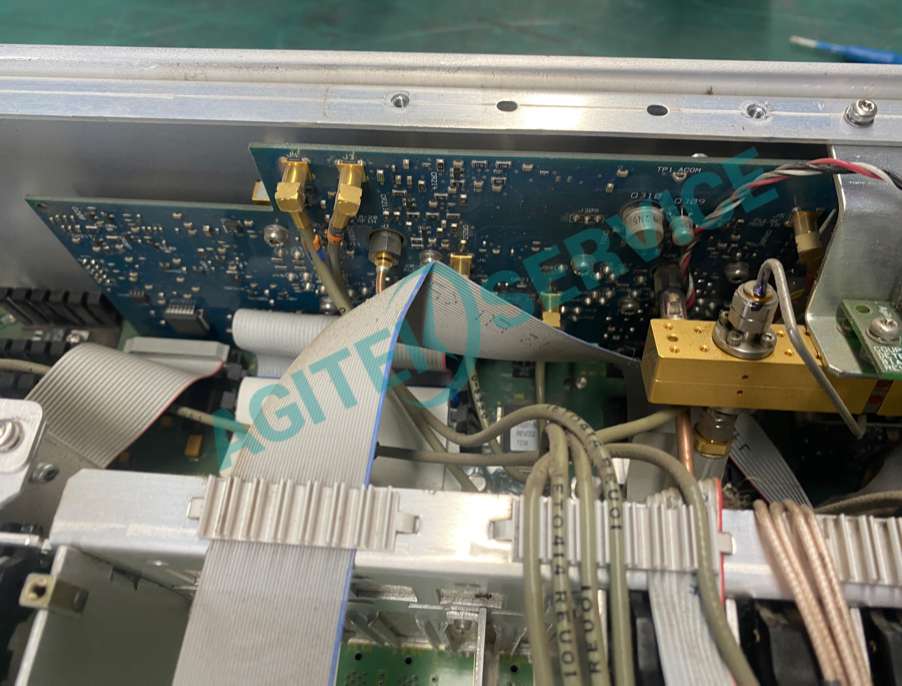

先做免费故障检测，拆开上盖。E8257D上盖是钣金件，四周有固定螺丝，拆开后能看到内部多层电路板叠放，射频部分用屏蔽罩单独罩住。

用频谱仪探头（带10:1衰减的近场探头）从前往后逐级点测。第一级点参考振荡器输出端，10MHz信号正常，幅度约0dBm。第二级点合成器输出，在设定频率处能看到信号，幅度约-10dBm，说明频率合成部分工作正常。第三级点ALC检波板的检波二极管端，没有检出任何包络信号，检波电压几乎为零。顺着射频电缆往前追到功率放大器模块，模块输入口测到正常信号，模块输出口为零——故障点锁定在功率模块这一段。

进一步拆开功率模块的屏蔽罩。E8257D的功放模块是一个金属屏蔽盒，通过同轴电缆和主板连接。打开屏蔽罩后，先看供电部分：+12V输入正常，但经过一颗保险电阻后只剩下3V左右。量这颗保险电阻的阻值，标称是1Ω，实际测出来接近90Ω，已经处于接近开路的状态。

电阻烧断是表象，根因要继续查。用晶体管图示仪测功放管的集电极-发射极反向耐压，发现其中一颗RF功率管已经击穿，CE之间近似短路。这颗管子短路拉低了供电，电流流过保险电阻导致电阻发热变值。再看周边的滤波电容，有一颗明显鼓包，顶部裂开，周边锡珠痕迹明显，说明机器之前出现过过热或者供电异常。

维修处理

维修分几步走。先更换同型号RF功率管，焊接时注意微波器件的温度控制，烙铁温度控制在350℃以内，焊接时间不超过3秒，避免焊盘脱落。再更换鼓包的滤波电容和那颗变值的保险电阻。补焊周边几个看起来有虚焊痕迹的焊点。

重新上电前做一个安全检查：先不插功放模块，用可调电源单独给+12V限流供电，把电流限制在200mA以内，观察电压是否稳定、有没有异常发热。确认没问题后再把模块装回去。

验证结果

装机后开机，先输出一个1GHz、-10dBm的信号。频谱仪读数稳定在-10.3dBm，误差0.3dB，在E8257D规格允许范围内。再切换到10GHz、20GHz两个高频点，输出平坦度符合手册指标。然后切换ALC的INT/EXT模式，功率读数跟随正常。最后做一次24小时老化测试，期间每两小时记录一次输出，数值没有漂移。

E8257D这类服役十五年以上的老机器，供电部分老化是高发故障，电容鼓包、保险电阻变值、接插件氧化都属于常见现象。遇到无输出不要直接断定主板损坏，逐级点测射频通路往往能快速定位。日常使用中注意仪器散热口不要被遮挡，环境温度不要过高，能延长电容和功率管的寿命。
