恒德新能源：碳化硅重卡电驱动研发难点、痛点和对策

BASiC基本半导体 · 青铜剑科技 · 恒德新能源

恒德新能源：碳化硅重卡电驱动研发难点、痛点和对策

从重载爬坡到长坡回馈，把主驱模块、损耗、驱动保护与车辆工况连成工程闭环

电动重卡的电驱系统，需要面对重载起步、低速爬坡、持续高速、频繁载荷变化和长坡制动等不同任务。

一款逆变器在额定功率点效率不错，并不代表低速大转矩时温升可控；功率模块额定电流很大，也不代表装进整车后能持续输出同样电流。快速SiC开关带来的设计空间，还需要驱动、冷却、母排、电机与控制共同落实。

碳化硅重卡电驱动的竞争力，需要在完整工况范围内证明。研发要同时回答：低电池电压时还能输出多少转矩？高温连续负载时如何降额？回馈受限时能量去哪里？驱动或传感失效后，系统进入什么状态？

作为SiC碳化硅MOSFET制造商BASiC基本半导体和国产SiC模块驱动板制造商青铜剑科技的核心一级授权代理商，恒德新能源有限公司，围绕SiC功率器件、模块与驱动方案，为重卡电驱研发和采购需求开展选型沟通、资料核对及原厂技术需求对接。

从电池到车轮，把电压、电流、热与保护一起设计。

从样机到项目，让器件、驱动和采购版本保持一致。

01｜重卡工况：峰值功率不能代替转矩与热负载范围

电机机械功率P＝T×ω。低速时，即使机械功率并不高，大转矩仍可能需要很大的电流；在接近零转速时，不能用P／ω推导出有效的额定转矩指标。

持续爬坡考验温升与冷却，短时加速考验脉冲应力，高速弱磁考验电压利用率和电流分配，回馈制动还受到电池接收功率与车辆制动管理限制。

图1｜重卡电驱的系统关系。功率流可随电动和回馈工况改变；相电流、转子位置、母线电压及BMS限制等信息共同参与控制。图中省略部分设备，不是整车接线图。

工况	关键矛盾	设计对策
低速重载	大电流、铜损与器件通态损耗	按转矩电流和持续时间建立热模型
持续爬坡	冷却温度与连续输出能力	联合评估电机、逆变器与冷却回路
高速弱磁	反电势、电压饱和与电流上限	验证弱磁、限流及转矩降额范围
长坡回馈	负转矩需求与电池接收能力	协调BMS、逆变器和车辆制动系统
异常运行	传感、驱动、供电与控制失效	按故障类型确定反应与状态转换

对策：先确定转矩—转速包络、持续与峰值时间、冷却条件、电池范围和回馈限制，再选择器件。循环效率应按真实工况分布评价，不能把一个效率点直接转成续航或节电承诺。

02｜高压选型：800V平台不等于母线永远是800V

功率器件要覆盖电池最高工作电压、回馈抬升、换流过冲及异常工况。在两电平三相桥中，关断器件需承受接近直流母线的电压，并叠加局部瞬态。

VDS,peak≈Vdc,max＋Lloop×di/dt＋其他过冲

例如，独立假设最高母线880V、总换流寄生电感25nH、关断di/dt为6kA/μs，其他过冲30V，则峰值初估约1060V。这不是任何模块的实测结果，需要结合实际波形、测量参考点与器件保证条件确认。

750V器件不能直接进入800V母线两电平桥的阻断位置；1200V器件可进入候选评估，但不代表所有最高母线与开关条件均已满足。

对策：把模块内部、母排、电容连接与装配的寄生共同计入换流回路；在最高母线、目标电流和温度下测量VDS与VGS。不要只用模块内部电感代替整套回路。

低电池电压也影响输出能力。在线性SVPWM的理想范围内，最大输出基波线电压RMS约为Vdc／√2。650V母线对应约460V，不能在同一线性调制范围维持520V线电压；高速工况需要重新核对弱磁与转矩范围。

03｜三相桥怎么导通？先分清相电流与器件电流

三相逆变器通过六个开关位置生成电机所需电压。图2给出状态100：U相上管导通，V、W相下管导通；选取iu＞0、iv＜0、iw＝0的一瞬间，突出U、V两相的闭合电流路径。

图2｜三相桥瞬时电流路径。QH、QL为各相上、下管；Y接中性点N悬浮，相线跨越DC−时不连接。器件用理想可控通道表示，电机绕组仅用于说明路径，省略反电势、体二极管、死区与寄生。

实际PWM需要经过验证的死区，且相电流可能经过器件反向通道或死区期间的第三象限路径。器件导通损耗应按各通道在整个电周期内的RMS电流计算，不能把母线平均电流直接套到每只MOSFET。

高电流下的开关时间、栅阻、死区与采样窗口，也要协同调整。改变PWM策略后，开关次数、输出纹波和器件损耗分布均可能变化。

04｜300kW算例：从机械功率推到电流，避免混用口径

以下为独立教学工况，不对应附件某款模块或客户重卡规格。假设电机轴输出300kW，电机效率96%，三相平衡、近似正弦电流，基波线电压520Vrms，功率因数0.90。

参数	数值	性质
电机轴功率	300kW	设计假设
电机效率／功率因数	96%／0.90	设计假设，非产品实测
基波线电压	520Vrms	设计假设
直流母线／逆变器效率	800V／98.5%	仅用于母线平均电流估算

Pmotor,electrical＝300kW／0.96＝312.5kW

Iphase,rms≈312500／(√3×520×0.90)≈385.5A

Iphase,peak≈√2×385.5≈545.2A

IDC,avg≈312500／(0.985×800)≈396.6A

这组工况下，385.5A是相电流基波RMS，545.2A是其正弦峰值，396.6A是按假设效率估算的母线平均电流。PWM纹波、过载与瞬态会进一步改变器件应力。

电机与逆变器效率均是假设，不能由附件某个室温电阻或双脉冲结果推导得到。也不能用模块表列800A等电流指标，直接认定整机可连续输出800A相电流。

05｜频率怎么定？用损耗预算和纹波约束共同筛选

沿用第04节工况，进一步独立假设每个开关位置热态电阻Rhot＝2mΩ；忽略死区，以任一时刻每相由一个通道承载相电流的同步导通模型估算：

Pcond≈3×Iphase,rms²×Rhot≈891.7W

再假设每个开关位置在目标电压、电流、温度、栅阻及调制条件下，按电周期平均的每载波周期开通与关断能量之和Ēsw＝12mJ，六个位置相同，则：

Psw≈6×fs×Ēsw

频率	模型导通损耗	模型开关损耗
8kHz	891.7W	576W
10kHz	891.7W	720W
15kHz	891.7W	1080W
20kHz	891.7W	1440W

这里的12mJ是独立假设，不能从附件额定电流下的某个双脉冲点直接代入，也不能把已经包含的恢复能量重复加入。

纹波筛查另用局部等效Buck模型：假设相邻电压状态之差最高880V，最小高频增量等效电感0.30mH，忽略电阻和相邻桥臂联动。该模型最大电流纹波近似为：

ΔIpp,max≈Vstep,max／(4×Lhf,min×fs)

若将100App设为本模型的纹波上限，fs至少约7.33kHz。8kHz对应约91.7App，10kHz约73.3App。电机真实纹波还受三相调制、增量电感矩阵、转子位置与饱和影响，必须通过模型和实测验证。

再假设给上述导通与开关两项分配2kW预算，并对Rhot增加25%、Ēsw增加20%作敏感性检查。保守地把局部最大三角纹波按RMS叠加到各相，有：

Irms,screen≈√[Iphase,fund²＋(ΔIpp／(2√3))²]

Ploss,screen≈3×Irms,screen²×Rhot×1.25＋6×fs×Ēsw×1.20

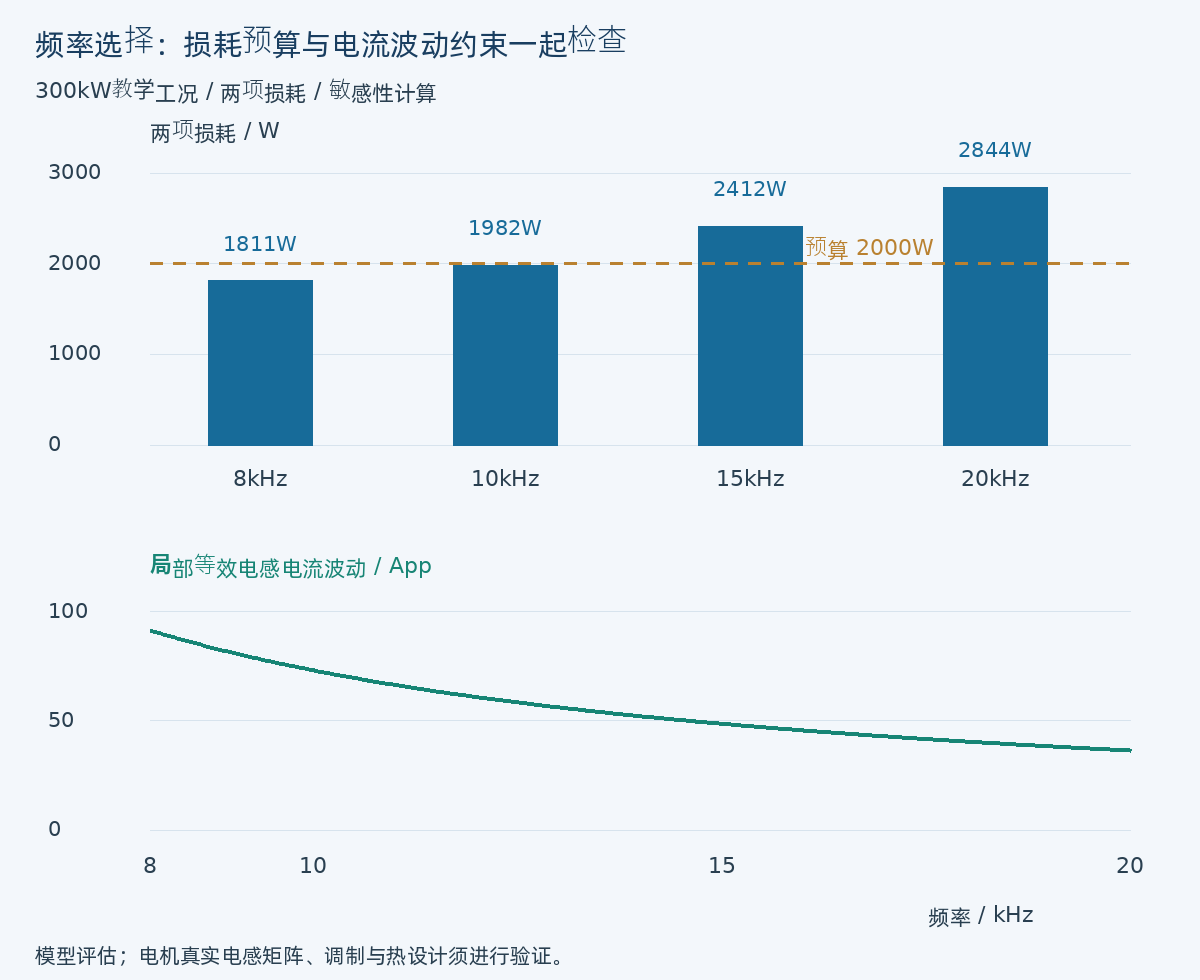

图3｜同一教学模型的频率比较。损耗柱形包含电阻与平均开关能量变化，以及局部三角纹波RMS的保守叠加；电机真实调制与热情况未被完整建模。图为计算结果，不是模块实测曲线。

8kHz敏感性结果约1811W，10kHz约1982W，15kHz约2412W。该模型的损耗上限对应频率约10.2kHz，与纹波下限约7.33kHz共同形成初始筛查区间。

可以取8kHz作为这组教学条件下的初始验证点，再结合噪声、控制带宽、电机损耗、EMI和温升迭代。两项预算不包含死区、驱动、母排、磁性与其他损耗；25%和20%也不是通用规范。

06｜高温连续输出：模块、冷板与冷却回路共同决定能力

车用功率模块的低热阻和PinFin结构，为热设计提供条件；实际温升仍取决于损耗、冷却液温度、流量、压降、流场、装配与热耦合。

对策：把连续爬坡、低速大转矩和短时过载分别建模。稳态结温用适用的热阻链估算，脉冲与循环工况使用瞬态热阻抗；多开关位置与内部并联芯片需考虑温度分布，不能只把整机损耗均分后代入单个热阻。

车辆环境还应覆盖冷却液配方、低温黏度、堵塞或流量不足、密封与腐蚀、振动，以及功率和温度循环。传感温度与最热点结温之间，需要建立可验证的关系。

输出降额策略应与温度、母线电压和冷却状态联动，并检查其对转矩连续性与车辆任务的影响。

07｜驱动保护：工业参考板与车用配套要分别确认

重卡主驱需要六个开关位置的驱动与监测，关注门极电压、峰值电流、持续供电、CMTI、延迟匹配、欠压、故障检测与受控关断。模块内部芯片并联后，实际栅电荷和换流行为也要按完整器件资料核对。

附件驱动资源	列示能力	重卡项目确认重点
BTD5350MCWR	单通道隔离驱动芯片，附件参考设计使用	具体料号的车用资格、温度、隔离、保护与外围设计
BSRD-2427／BSRD-2503	34mm／62mm相关双通道参考设计；2W／通道、峰值10A	不能直接视作HPD主驱模块即插即用配套
2CD0210T12A0／C0	E2B驱动核；2W／通道、峰值10A，米勒钳位与欠压保护	实际模块接口、栅压、外围故障保护及车用验证
2CP0225Txx	ED3相关方案；2W／通道、峰值25A，短路保护与软关断等	子型号、应用模式与资料范围；不自动外推到汽车HPD

这些资源可用于相应架构的技术交流和参考评估。车用主驱配套仍需确认具体器件、板卡、环境、诊断与项目验证材料。“带短路保护”不等于整套电驱已满足车辆保护要求。

平均门极功率可用Qg×ΔVg×fs初估。例如假设实际电压摆幅下Qg＝5μC，ΔVg＝23V，8kHz时约0.92W／通道，尚未计静态消耗、供电损耗和温度降额。该假设不对应表中某模块，也不能替代峰值电流与开关波形检查。

短路保护需把检测、消隐、传播、门极放电及电流下降放进总时间；验收依据来自具体器件耐受条件。软关断减小过冲的同时，也可能增加器件故障能量，需要联合验证，不套用固定的SiC短路时间。

08｜母排、EMI与电机绝缘：开关越快，耦合路径越要清楚

高速边沿会通过功率回路、门极回路、电缆和电机寄生参数传播。米勒耦合与共源电感可能抬升关断门极，电机端电压则可能受电缆反射与绕组结构影响。

对策：联合优化叠层母排、直流电容位置、门极与开尔文源极回路，分别调整开通和关断电阻；在目标条件下测量开关节点、电机端电压和关断VGS。

死区、米勒钳位、有源钳位和滤波解决的问题不同。不能把驱动器共模抗扰指标，当作整机EMI表现或电机绝缘保证。

共模电流的回路可能经过电缆、绕组、机壳、冷却结构与车身。应结合电机绝缘、轴承电流、屏蔽与接地要求验证，并检查位置传感、电流采样和通信在开关干扰下的表现。

09｜高速回馈受限：直流电容只能提供短时能量缓冲

长坡回馈的能量需要被电池或其他允许路径接收。当电池SOC、温度或其他状态限制充电，逆变器应按BMS与车辆管理要求调整负转矩，并与制动系统协调。

用一组独立能量算例说明母线电压变化：初始800V，直流电容2mF，回馈与接收功率暂时失配50kW，持续2ms；忽略电阻、ESR、ESL与控制动态，则：

½C×(Vend²－V0²)＝ΔP×Δt

Vend≈√[800²＋2×50000×0.002／0.002]≈860.2V

若设计上限假设为880V，2mF电容从800V到880V仅能增加储能约134.4J，对50kW失配只能支撑约2.69ms。它不能替代持续回馈管理。

对更大失配75kW和最小有效电容量1.8mF（标称2mF下降10%的假设），2ms后的电压约898.1V，超过880V目标。重新计算：

Ceff,min≥2×75000×0.002／(880²－800²)≈2.23mF

Cnom,min≥2.23mF／0.90≈2.48mF

取标称2.7mF作为这组条件下的电容组选型目标，按−10%回代为2.43mF；75kW、2ms条件下约873.8V，落在880V目标内。

图4｜回馈失配的独立计算。蓝线为50kW、2mF，红线为75kW、1.8mF，绿线为75kW、2.43mF。图中没有控制响应或寄生尖峰；电容容差仅为教学假设，实际最小有效容量要按产品条件确认。

选定电容还需检查最高持续电压、纹波电流、ESR、局部温升、寿命、机械安装和连接电感。实际母线最高值要加上寄生与控制影响，不能只凭储能算例通过就判定器件应力满足。

10｜异常状态：全部关断与主动短路，按电机和车速选择

对永磁电机，高速时即使逆变器全部关断，反电势仍可能经器件第三象限路径向直流侧送能。故障时的全关断、自由续流或主动短路ASC，需结合电机参数、转速、母线连接与车辆转矩目标决定。状态机理核对

ASC通常通过同侧三管导通使三相端连接到同一电位，绝不允许同一桥臂上下管同时导通。它也会产生电流和转矩，不能作为所有故障的统一动作。

对策：从电机、驱动、供电、传感与控制故障出发，定义各状态的进入条件、切换过程、监测和退出条件；检查高压或低压供电丢失时，是否仍具备执行所需反应的能力。

组件资格、功率模块可靠性材料与整车功能安全论证是不同层面。不能把某个驱动的保护功能或模块的汽车级定位，直接当作电驱系统已完成车用安全验证。

11｜BASiC汽车级模块：按拓扑、耐压与装配建立候选范围

附件汽车级主驱系列包括HPD、HPD Mini、DCM和TPAK方向。汽车主驱产品提供了相应封装与散热资源，但具体重卡应用仍需按单电机、多电机、电压平台、转矩电流和车用验证要求分别评估。

产品方向与附件代表型号	资料列示特征	重卡评估重点
1200V HPD标准端子 BMS800R12HWC4_B02、BMS600R12HWC4_B01	汽车级三相主驱方向；不同电流与电阻规格	六个开关位置的热、驱动与母排接口
1200V HPD长端子 BMS800R12HLWC4_B02、BMS600R12HLWC4_B01	同系列长端子方向	装配、电容连接和实际寄生差异
1200V HPD Mini BMS510R12HMWA3_A01、BMS380R12HMWA3_A01；对应HMLWA3长端子	汽车主驱、小型化封装方向	按电流与功率单元结构评估，不能只看体积
1200V DCM BMF720R12FA3	汽车级半桥模块方向	三相桥组装、热耦合、驱动与母排
1200V TPAK BMZ200R12TC4	汽车级单开关方向	数量、并联均流、热和连接布局
750V系列 BMS700R08HWC4_B01／HLWC4_B01；BMS630R08HMWA3_A01、BMS460R08HMWA3_A01及对应长端子；BMF920R08FA3、BMZ250R08TC4	附件列示的另一耐压方向	仅用于阻断电压适合的功率级，不能直接配800V两电平母线

表中型号依据附件列示，完整后缀与当前数据手册必须一致。表列电流、电阻的测试温度、栅压和定义，应逐项确认；本篇教学损耗并未直接套用任何型号的室温参数。

银烧结、Si₃N₄ AMB与直接水冷PinFin等封装特点，应结合具体型号和验证材料确认。工业级ED3、62mm等模块具有相应应用价值，但不能仅因支持电机驱动，就直接视作已验证的重卡主驱替代方案。

12｜从台架到车辆，验证工况要覆盖设计边界

验证环节	主要观测量	判断依据
器件与驱动	VDS、VGS、过冲、串扰、能量与故障总过程	器件保证条件及项目应力范围
电机台架	转矩、相电流、纹波、弱磁、效率与温升	转矩—转速包络及持续、峰值目标
回馈与异常	BMS受限、母线抬升、状态切换与非预期转矩	车辆控制与项目安全目标
环境与寿命	冷却、振动、密封、功率循环和温度循环	客户、产品与车辆适用验证要求
整车任务	重载起步、长坡、载荷变化及循环能耗	真实任务与可追溯测量条件

恒德新能源围绕重卡电驱的电压平台、模块拓扑、转矩电流、载波频率、冷却与驱动保护需求，梳理基本半导体汽车级SiC模块候选范围，并同步对接青铜剑相关驱动资源与原厂技术需求。

研发侧重点是器件应力和系统匹配，采购侧重点是完整料号、封装端子、资料版本、驱动配置、需求数量与交期。具体样品、技术协作、验证支持及供货范围，按项目确认。

把已经验证的型号、端子和驱动配置，与采购落实的版本保持一致，有助于减少变更带来的重复验证；把电流、温度和波形条件描述清楚，则有助于原厂技术沟通更快聚焦问题。

从重载起步到高速回馈，从功率模块到整车工况，

让每一个选型有依据，每一次验证有边界。

恒德新能源，与中国重卡电驱研发伙伴共同向前。
