IP2317至为芯支持PD快充的18W单节锂电池降压充电芯片

英集芯IP2317是一款适用于电动工具、蓝牙音箱、便携打印机、移动POS机等便携设备的单节锂电池充电芯片，单节锂电池配置，18W充电输入，4.8A充电电流。5V~12V电压范围，降压开关充电转换器工作频率600KHz。集成PD3.0、AFC、FCP等主流输入快充协议。支持 1~2 颗LED状态指示灯和一路I2C接口。同步Buck架构，内置上下管功率MOS，外围元件少、BOM低、PCB面积小，BOM成本小。完整充电逻辑：涓流预充→恒流快充→恒压截止。采用QFN32封装，体积小巧，便于集成和应用。

高集成快充架构，精简方案设计

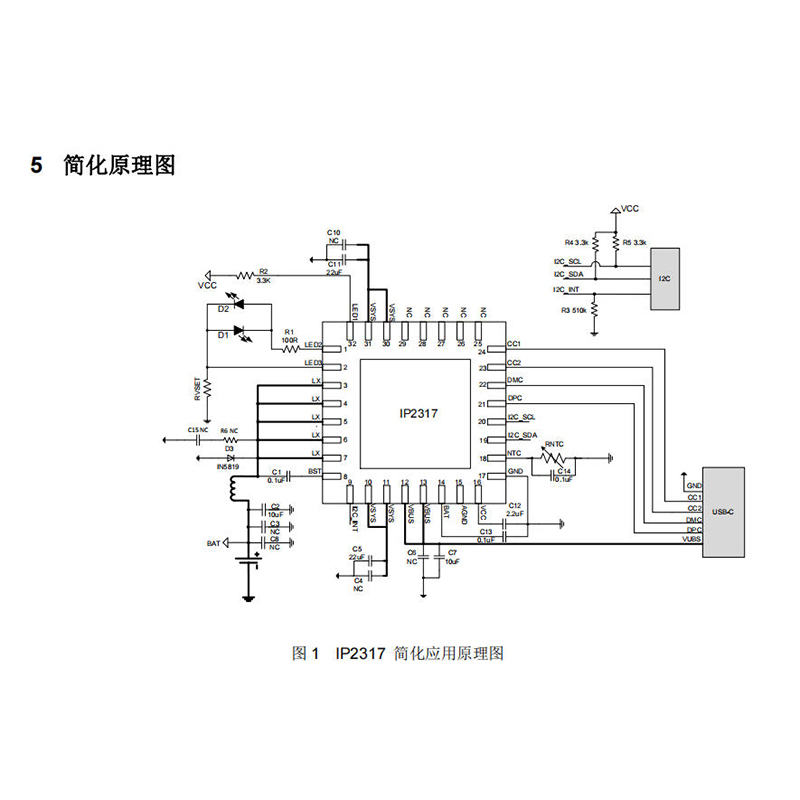

英集芯IP2317是一款面向单串锂离子/锂聚合物电池的同步降压充电管理芯片。其特点是将USB-C DRP协议、PD2.0/3.0、AFC、FCP输入快充协议以及同步降压功率MOS管集成在单颗芯片内部。可减少外置快充协议IC和功率器件需求，搭配少量外围阻容元件可完成完整快充方案搭建，有助于减少外围物料数量，压缩整体方案PCB占用面积，帮助终端产品实现更紧凑的结构设计。芯片采用5mm×5mm QFN32封装，0.5mm引脚间距适配常规SMT贴片工艺，兼顾散热性能与布局灵活性，可用于蓝牙音箱、电动工具、便携打印机、移动POS机等空间受限的便携设备。

18W快充，宽域输入适配

IP2317支持5V~12V宽范围同步降压充电，充电电流可达4.8A，支持18W输入功率。在5V/2.9A、9V/2A、12V/1.5A输入场景下，充电效率分别可达93%、92%、91%，有助于降低快充过程中的能量损耗。芯片内置VBUS输入稳压环路，可识别接入的快充适配器能力，动态调整充电电流，减少因适配器输出能力不足导致的电压被拉低问题，在不同功率的充电头环境下维持稳定的快充状态，有助于缩短单节锂电池的充满耗时。

多规格电池兼容，充电流程安全管理

芯片可通过外接电阻设置4.20V、4.30V、4.35V、4.40V四档恒压充电电压，适配三元锂、磷酸铁锂等不同规格的单节锂电池充电需求。内置涓流、恒流、恒压充电流程，搭配充满自停、充满后自动回充机制，有助于支持电池充放电循环寿命。同时集成多种安全保护机制，覆盖输入过压/欠压保护、电池过充保护、芯片过温保护，还可通过外接NTC电阻实现电池温度监测，在电池温度异常时自动暂停充电。芯片ESD防护能力达到4KV，有助于提升快充方案的运行可靠性。

实用扩展功能，适配智能设备需求

IP2317支持1~2颗LED状态指示灯自动识别，可通过不同的亮灭、闪烁状态展示充电进程，减少额外逻辑电路需求，便于实现清晰的充电状态提示。芯片自带一路标准I2C接口搭配中断输出，可与外部MCU通信，开发者能够通过指令读取充电状态、电池参数，实现自定义的智能充电管理逻辑。非充电状态下芯片待机功耗为70μA，有助于降低设备静置时的电量消耗，适配对低功耗有要求的便携数码产品。

多种场景覆盖，适配终端需求

依托高集成、高效率、高可靠性的特点，IP2317可适配多种便携充电场景：在电动工具、园林工具等动力类设备中，可支持大电流快充，有助于缩短设备等待时长；在蓝牙音箱、便携加湿器等消费类数码产品中，紧凑的方案尺寸可释放结构空间，便于优化产品外观设计；在便携打印机、移动POS机、手持检测仪等商用便携设备中，多协议快充兼容特性可降低用户充电适配门槛，改善使用体验。同时也可应用于蓝牙耳机充电仓、智能穿戴设备、小型移动电源等产品的充电管理环节。

降本提效优势，助力终端产品竞争力提升

IP2317通过单芯片高集成设计，减少方案的核心元器件数量，相比分离式快充方案有助于降低BOM物料成本，同时减少PCB布线难度与贴片工序，提升终端产品的生产制造效率。标准化的QFN封装与600kHz开关频率设计，让方案不需要复杂的功率调试，便于落地，帮助电子产品研发团队缩短快充功能的开发周期，响应市场需求，在单节锂电快充类产品竞争中，兼顾成本与性能。
