塔讯TX131网关：光伏层压产线S7‑1200对接倍福CX8050案例

一、应用场景

在"双碳"目标与全球能源转型的双重驱动下，光伏组件制造已成为我国优势制造产业，组件层压封装是其中决定组件寿命与良率的关键工序。本案例位于江苏某光伏组件头部企业的新建智能化车间，主要生产182/210大尺寸双玻光伏组件，产线涵盖玻璃上料、电池串排版、EVA/POE铺设、层压固化、装框、接线盒安装、IV测试等工序，设计产能为单线年产组件2.2GW。

产线采用"主线总控+层压专机控制"的混合架构：主线输送、调度与上下料采用西门子S7-1200 PLC作为ProfiNet主站统一管控；而层压机段则采用了倍福CX8050嵌入式控制器作为CANopen主站，负责层压机加热板温度、真空压力、层压时间等工艺参数的闭环控制，下挂多台CANopen温控模块、真空阀岛与远程I/O。层压段温度曲线直接决定组件交联度与良率，是整线最核心的工艺段之一，而该段长期游离于主线ProfiNet网络之外，形成典型的"工艺黑匣子"。现场使用环境具有光伏车间的普遍特征：车间跨度大、设备密集、热源集中，层压机周边温度较高，网络布线环境复杂，同时对设备运行稳定性与工艺数据可追溯性要求苛刻。企业已上线组件级MES与追溯系统，但层压段的工艺数据却始终无法进入系统闭环，成为制约企业"一组件一档案"数字化战略落地的关键短板。

二、协议转换网关功能简介

要让层压段的温度曲线、压力曲线等工艺数据实时进入主线MES与工艺追溯系统，就需要在S7-1200所在的ProfiNet网络与倍福CX8050所在的CANopen网络之间架设协议转换桥梁。塔讯TX131-RE-COS/PNS协议转换网关正是为此而生：网关在ProfiNet侧作为从站接入西门子S7-1200主站，在CANopen侧同样以从站身份接入倍福CX8050主站，完成ProfiNet与CANopen两种总线协议的双向解析与数据映射。

作为一款专业的工业网关，TX131-RE-COS/PNS具备四大核心能力：

一是协议转换，在应用层实现两种总线协议报文的自动解析与格式转换；

二是数据映射，支持按地址、按数据类型灵活配置双向映射关系，无需编写任何PLC程序；

三是数据采集，可作为数据采集器将两侧实时数据统一汇流，供MES、SCADA及工业物联网平台取用；

四是稳定可靠，内置看门狗、断线诊断与报文统计，保障7×24小时连续运行。

配合倍福TwinCAT与西门子博途，现场工程师可在半小时内完成基础组态，是光伏行业跨总线整合的优选智能网关。

三、项目痛点

光伏组件层压段改造前主要存在以下痛点，直接影响了组件良率追溯与产线数字化进程。

第一，工艺参数无法追溯。层压机的温度、真空、时间曲线存储在倍福CX8050本地及上位工控机中，与主线S7-1200控制的MES系统完全隔离，一旦出现交联度不良，工艺人员只能凭人工导出记录比对，追溯效率低下，且无法做到逐片精准溯源。

第二，配方下发靠人工。不同组件规格对应不同的层压温度、压力、时间配方，改造前需要人工在层压机触摸屏上一一录入，换型频繁时既耗时又易出错，平均单次换型调参耗时约35分钟。

第三，能耗监测缺失。层压加热是产线最大能耗环节之一，但由于该段不在主线监控范围内，实时能耗数据无法采集，能源管理部门只能按整线分摊估算，精细化管理无从谈起。

第四，异常响应滞后。当层压温度超限或真空度异常时，只有现场操作员能发现，主线调度无法第一时间获知，容易造成批量性不良，放大质量损失。

四、解决方案

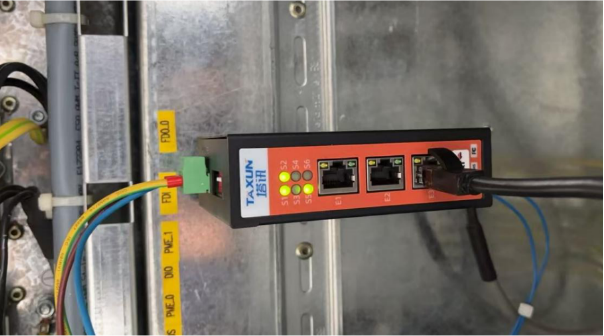

项目采用塔讯TX131-RE-COS/PNS协议转换网关打通层压段与主线网络。整体架构为：西门子S7-1200作为ProfiNet主站，通过工业以太网连接网关的ProfiNet从站接口；网关的CANopen从站接口接入倍福CX8050所在的CANopen网络；CX8050作为CANopen主站继续管理层压机的温控模块、真空阀岛与远程I/O。由此形成"S7-1200 ⇄ TX131网关 ⇄ CX8050 ⇄层压执行机构"的完整链路，主线可实时读写层压段的工艺参数、状态与报警，系统拓扑如图所示。

光伏组件层压封装产线ProfiNet转CANopen协议转换拓扑图

方案要点：

一是将层压温度、真空压力、层压时间、报警代码等约96个数据点纳入映射，采用事件触发与周期刷新相结合的方式，保证温度曲线高频数据不丢点；

二是打通配方下发通道，主线MES按组件规格自动下发层压配方，实现一键换型；

三是利用网关的数据采集器能力，将层压段实时能耗与工艺数据统一上送能源管理系统与工业物联网平台，支撑能耗精细化管理与工艺大数据分析。

五、实施过程

项目整体实施利用停产检修窗口完成，未影响正常产能。

第一阶段：工艺与网络勘察。与工艺团队确认层压段需要采集的温度点、压力点、时间参数及报警点位，共梳理数据点96个；核对倍福CX8050的CANopen节点表与S7-1200的ProfiNet组态，形成点表。

第二阶段：网关组态与配方映射。在塔讯配置软件中完成ProfiNet从站与CANopen从站参数配置，建立96个数据点的双向映射；配置20套标准层压配方的下发通道，并同步在TIA Portal中将网关添加为ProfiNet从站、分配IO地址。

第三阶段：联调与工艺验证。先完成两侧单侧通讯验证，再打通双向链路；随后联合工艺工程师开展"配方下发—层压执行—温度曲线回传"的端到端验证，对比网关传输的温度数据与CX8050本地数据，确认误差在允许范围内；对高频温度曲线采用事件触发通道，确保500ms采样周期内无丢点。

第四阶段：试运行与验收。进行48小时试运行，重点验证连续生产场景下的通讯稳定性与换型配方下发可靠性，各项指标达标后正式投用，并完成工艺人员培训与文档移交。实施期间，项目组特别针对光伏层压工艺"温度过冲即批量报废"的特点，为网关配置了温度超限的即时报警通道，确保异常温升能在第一时间推送至主线调度端，将质量风险拦截在生产之前。

六、应用效果

网关投运后，光伏层压段实现了从"工艺黑匣子"到"透明工艺"的转变，效果显著。

一是良率追溯闭环。层压温度、真空压力曲线随组件编码一并上传MES，实现逐片精准追溯，交联度不良定位时间由原来的1个工作日缩短至2小时内，组件层压良率由改造前的99.2%提升至99.6%，按单线年产2.2GW计算，年减少不良损失约180万元。

二是换型效率大幅提升。配方一键下发后，单次换型调参耗时由35分钟缩短至3分钟以内，月度换型约40次，每年可节省换型工时约320小时，产线有效运行时间显著增加。与此同时，工艺工程师得以将更多精力投入到配方优化与工艺实验上，层压段的工艺改善速度明显加快。

三是能耗精细管控。层压段实时能耗数据接入能源管理系统后，通过优化升温策略与保温时间，层压段单位产品能耗下降约9%，年节省电费约55万元。

四是投资回收迅速。网关及配套改造投入约4.2万元，综合节省与增效收益显著，投资回收期不足3个月。从产线全局看，本次改造还打通了层压段与主线、MES、能源管理系统的数据链路，为后续进一步开展层压工艺大数据分析、AI工艺调优预留了数据基础，其长远价值已远超一次性的硬件投入。

七、项目实施前后效果对比

对比项	改造前	改造后
层压工艺数据上传	无，本地隔离	温度/压力曲线实时上送MES
良率追溯能力	人工导出比对，按批追溯	逐片精准溯源，2小时内定位
组件层压良率	99.2%	99.6%
单次换型调参耗时	约35分钟	≤3分钟
层压段单位能耗	基准	下降约9%
年不良损失	基准	减少约180万元
网关投入/回收期	—	约4.2万元，回收期<3个月

八、总结

本案例以塔讯TX131-RE-COS/PNS协议转换网关为桥梁，成功将倍福CX8050所在的CANopen层压控制系统融入西门子S7-1200主导的ProfiNet主线网络，实现了光伏组件层压段工艺数据的全量采集、配方的自动下发与能耗的精细管控，是工业自动化与工业物联网在光伏制造领域的典型融合实践。该方案既尊重了既有设备的存量价值，又借助智能网关与数据采集器打通了总线协议壁垒，为光伏组件企业提升良率、降低能耗、推进数字化转型提供了高性价比的落地路径，具备在行业批量复制的显著潜力。
