【场景案例】阿普奇IPC330D-H81在纺织布匹表面检测中的客户案例实践

2026年5月11日，工业和信息化部等五部门联合印发《纺织服装卓越品牌培育行动方案（2026—2028年）》，明确提出指导发布“人工智能+纺织”在全产业链的创新应用场景，重点推广人工智能视觉检测、智能质检机器人等先进技术，夯实品牌质量基础。这一政策的出台，为纺织行业从“人工目检”向“智能视觉检测”转型注入了强大的政策驱动力。在纺织行业转型升级的关键窗口期，高品质的面料检测设备需求增长，检测精度与产线效率的矛盾也在不断凸显，对视觉检测工控机产品的稳定性和处理能力提出了更高的要求。

案例背景

在纺织行业的品质管控中，布匹表面的瑕疵检测是保障成品质量的核心环节。某国内纺织布料生产与检测设备集成商，在为其新一代视觉智能验布机升级核心控制平台时，面临以下挑战：

1

高主频实时图像处理要求：

布匹表面缺陷检测需在高速产线上实时采集多路高清相机图像，对CPU主频有极高要求；

2

多相机同步采集：

纺织面料检测通常覆盖布幅全宽度，需要在产线上同时接入多台工业相机，并通过千兆以太网实现多路图像同步采集，对网络接口的数量和带宽稳定性有极高要求；

3

丰富I/O接口能力：

验布机需要同时接入激光传感器、编码器、PLC控制器及光源控制器等外设，要求工控机具备多串口、多功能外设集成能力；

4

紧凑空间适配：

智能验布机的内部结构紧凑，要求核心工控机体积小巧、散热高效，同时支持灵活的壁挂或桌面安装；

5

工业环境适应性：

纺织车间普遍存在高温、多尘、电压波动的工况，要求工控机具备良好的散热设计、宽温宽压支持和工业级可靠性。

解决方案

经过多轮实测与方案比较，客户最终选用阿普奇壁挂式视觉检测工控机IPC330D-H81作为其自动智能验布机的核心视觉检测平台。该方案具备以下核心优势：

01

高主频处理器，实时图像处理

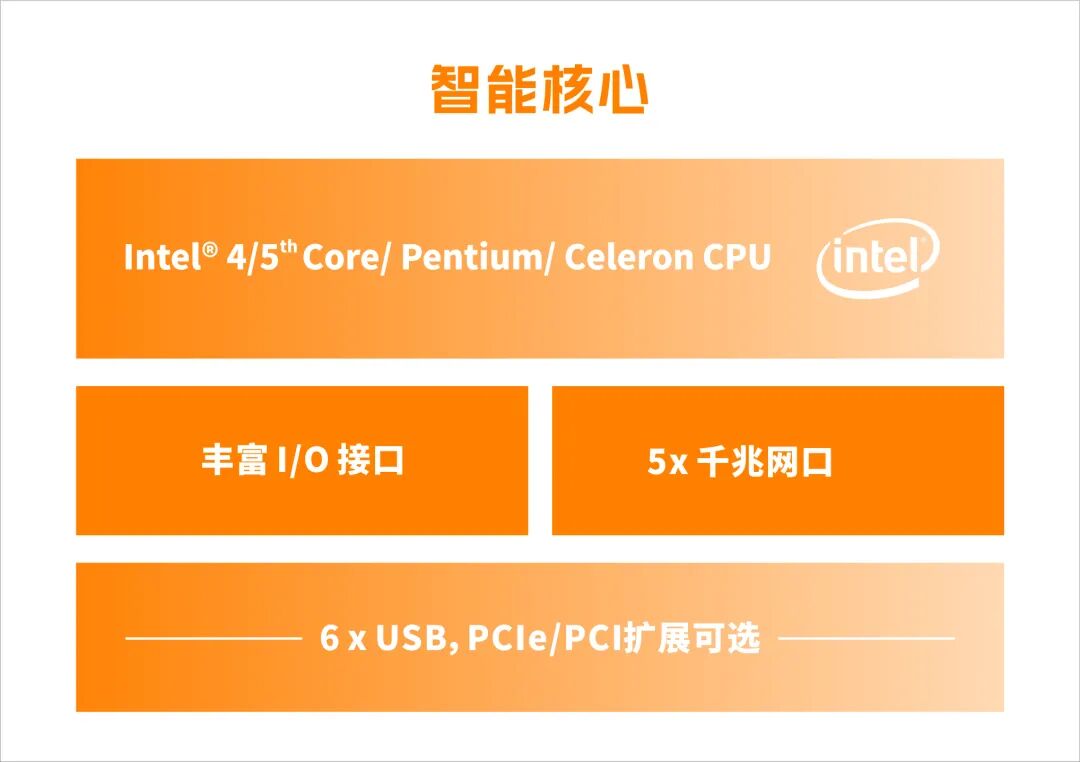

IPC330D-H81搭载Intel4/5代酷睿/奔腾/赛扬桌面级CPU，支持高主频处理。标准ITX主板设计，满足视觉检测对CPU主频不低于3.0GHz的实时图像处理需求。配合2×DDR3 SO-DIMM内存插槽，可为高分辨率布匹表面图像的高速采集与实时处理提供充足的带宽，确保每秒数十帧的检测数据及时完成疵点识别，满足织造或验布产线的节拍要求。

02

五网口六USB，接口全面覆盖

5×RJ45千兆网口：其中4×Intel i210-AT千兆网口带PoE供电功能，可直接为工业相机供电，无需额外的电源适配器；1×Intel i218-LM千兆网口用于连接后台数据中心或远程运维平台，实现数据分流不拥堵；

6×USB接口：2×USB 5Gbps（Type-A）+4×USB2.0（Type-A），方便外接USB工业相机、外设以及现场调试维护；

2×RS232/422/485，4×RS232内置插针，总计6个串口资源，可同时连接PLC控制器、运动编码器、光源控制器等多种外设，构建“图像采集-运算分析-运动联动”全闭环控制；

DP+HDMI双显接口，DP最高支持3840×2160@60Hz，HDMI最高支持2560×1440@60Hz，满足检测结果的实时可视化显示需求。

03

灵活扩展，PCIe与PCI可选

IPC330D-H81提供1×PCIe 2.0 x16插槽或2×PCI插槽，可灵活配置高端图像采集卡、运动控制卡或光源控制模块。与此同时，1×Mini PCIe扩展插槽支持WiFi/4G无线功能扩展，满足远程运维和数据回传需求。

04

紧凑机身，灵活部署车间设备

尺寸仅为266mm×127mm×268mm，比传统的4U工控机更为紧凑。净重较小，支持壁挂和桌面两种安装方式，可灵活嵌入智能验布机狭小的内部空间或安装在产线侧壁。全铝合金模具成型机身配合PWM智能风扇散热，保障在多尘的纺织车间环境中持续稳定运行。

05

工业级可靠性，胜任严苛现场

支持0~50℃工作温度，-20~75℃宽温存储，适配纺织车间夏季高温、冬季低温等环境波动；

内置8路GPIO（4路数字输入+4路数字输出）插针，便于扩展报警输出、停机控制等执行接口；

支持AMI UEFI BIOS看门狗定时器（1~255秒可编程），系统异常自动复位，保障无人值守产线7×24小时连续运行；

标配1个2.5英寸7mm抗震抗冲击硬盘位，采用抗震设计满足产线振动环境下的数据存储可靠性。

方案价值

通过引入阿普奇IPC330D-H81壁挂式视觉检测工控机，该纺织面料检测设备制造商成功实现了：

●检测精度显著提升：

搭载高主频Intel 4/5代桌面级CPU，配合多路PoE工业相机与千兆以太网的数据采集能力，智能验布机的疵点识别准确率大幅提升，可快速检测断纱、色差、污渍、破洞等多种缺陷类型，有效克服传统人工验布准确率低、漏检率高的行业痛点；

●系统集成复杂度降低：

5×RJ45千兆网口与6×USB接口，实现多台工业相机、光源控制器、PLC及运维平台的一机接入，无需额外扩展卡即可构建完整的AOI检测闭环，显著简化了系统架构，降低了整机BOM成本和集成复杂度；

●产线适配性强：

小4U机身尺寸支持壁挂式安装，可灵活嵌入验布机内部狭小空间，为其他功能模块释放更多布局空间，同时在纺织车间多尘、电压波动等工况下保持稳定运行；

●兼容旧有硬件资产：

PCI扩展插槽的选配方案，支持客户在系统升级时继续使用原有的PCI运动控制卡，既保证了设备升级的平滑过渡，又有效降低了客户的升级成本。

在工信部等五部门力推“人工智能+纺织”全产业链应用的政策东风下，纺织行业的品质管控正经历从“人眼识别”到“机器视觉”的深刻变革。阿普奇IPC330D-H81壁挂式视觉检测工控机，凭借高主频桌面级CPU、5网口6USB的丰富I/O资源、灵活的PCIe/PCI双扩展方案以及紧凑的小4U机身设计，完美适配布匹表面自动光学检测场景对高算力、多接口、高可靠及紧凑空间的严苛要求。
