一款用于开漏模式和推拉模式的2bit双向电平转换器MS6212D

电平转换器是一种电子装置，主要用于解决不同电压逻辑电路间的信号兼容问题，实现低电压数字芯片与高电压模拟电路等组件间的通信接口匹配。其核心功能包括电压适配、阻抗匹配及信号保护，支持单向/双向、单电源/双电源转换模式，广泛应用于SPI、I2C、USB等总线协议及嵌入式系统、存储设备等领域。

该装置通过晶体管、电阻-二极管组合或专用集成电路实现电压转换。在通过并行总线进行电平转换时, 由于通常已存在WR和RD信号, 因而可以采用总线开关来实现不同逻辑电平之间的数据连接。

双向电平转换器-MS6212D

工采网代理的MS6212D是一款双向电平转换器，可以用作混合电压的数字信号系统中。其使用两个独立构架的电源供电，A端供电电压范围是1.65V到5.5V，B端供电电压范围是2.3V到5.5V。可用在电源电压为1.8V、2.5V、3.3V和5V的逻辑信号转换系统中。当OE端为低电平时，所有IO端口为高阻态，这显著降低了静态功耗。当VCCA上电后，OE端内部集成了下拉电流源。为了确保在上电或下电过程中端口保持高阻特性，OE端应该通过一个下拉电阻接地，下拉电阻的阻值由驱动电流源的能力决定。

MS6212D可以用于桥接两个不同的电压节点，以成功连接电子系统中的逻辑门电平。它可以用在点对点拓扑中，用于连接在不同接口电压下相互操作的设备或系统中。它的主要目标是用开漏模式与I/O口进行数据连接，例如I2C和1-Wire，数据是双向传输且不需要控制信号，也可以用推拉模式与I/O口进行数据连接。

内部框图：

内部框图

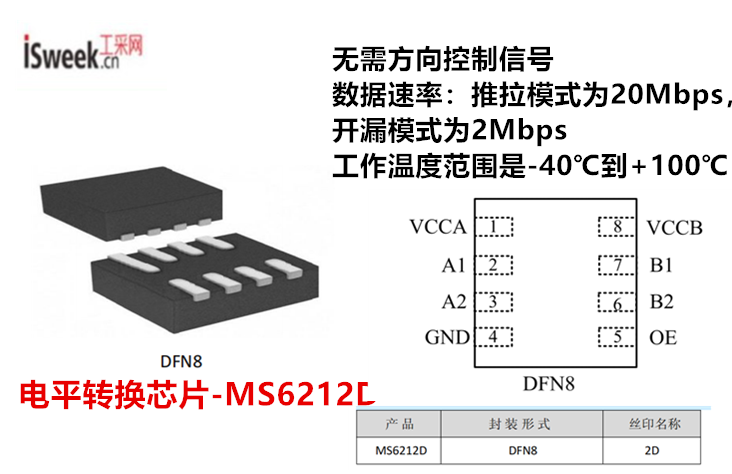

电平转换芯片- MS6212D的特性：

无需方向控制信号

数据速率：推拉模式为20Mbps，开漏模式为2Mbps

A端电压范围1.65V到5.5V，B端电压范围是2.3V到5.5V（VCCA≤VCCB）

VCC隔离：如果任何一个电源拉到地，则端口呈现高阻态

无上电顺序要求

支持掉电模式

工作温度范围是-40℃到+100℃

DFN8封装

在国产电平转换芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产电平转换芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
