升级！艾感科技推出80L亚克力密封腔体测试系统，320通道并行测试

近期，艾感科技（广东）有限公司完成新一代气体传感器测试系统迭代升级，这套系统专为静态配气实验、大批量气敏元件标定测试场景打造。

01

当前，TVOC、甲烷等气体传感器广泛用于环境监测、工业安防、智能家居、车载空气质量检测等场景。

随着应用场景的拓展，市场对传感器量产标定、成品性能验证及材料试样检测需求持续增加；对设备测试效率、数据精度、操作便捷性的标准也更为严格。

然而，从金属氧化物半导体材料的研发试样检测，到大批量传感器成品出厂校准环节，传统气体测试方案还有短板，正在制约传感器的研发进度和量产效率。

测试速度慢

老式小型腔体一次仅能测1-2个传感器，即便是商用测试系统，普遍不超过32个通道。单一批量测试样本数量有限，跟不上规模化量产节奏。

测试数据失真

多数传统腔体密封性差，外部空气渗入设备导致基线漂移、数据不准。同时，腔内气体仅能自然扩散排气，残留气体会干扰测试数据，拉大误差。

人工成本高

传统设备就一个气瓶接口，进行多气源标定时需要人工耗时费力反复拆装气瓶；设备配气运算模块与数据统计软件脱离，无法联动处理，大大增加人工工作量和出错率。

艾感科技80L静态气敏测试系统，正是为攻克这些问题而生。这是一套集高密封腔体、大规模并行测试、智能多路配气与可视化数据采集于一体的解决方案。

适配企业研发实验室、产线批量出厂检测、院校教学实验、第三方检测实验室、高校科研等场景，有力支撑气体传感器研发验证与量产标定，实现精准数据的高效检测。

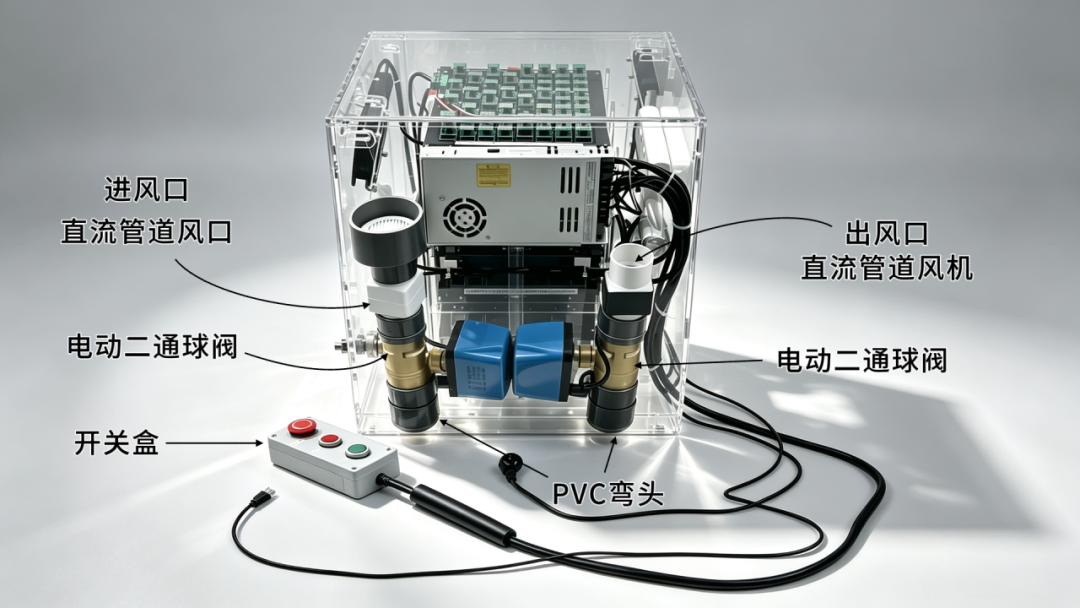

艾感科技80L气体传感器测试系统架构图

整套系统由透明亚克力腔体、分级安全电控箱、双风道换气模块、四路多气进气阀、五层模块化测试底板、485总线采集单元组成，并配套专业上位分析软件。从配气、测试、采集到数据分析，全程智能化作业，无需人工途中干预。

02

01

高密封可视化腔体

测试系统主体选用10mm加厚、高透亚克力（有机玻璃）一体成型，内腔有效尺寸为400×400×500mm，容积达80L。

工作人员可通过全透明腔体，全程观测内部气体扩散与模组的测试情况。一旦发生实验异常时，能辅助快速查找原因，降低排查成本。

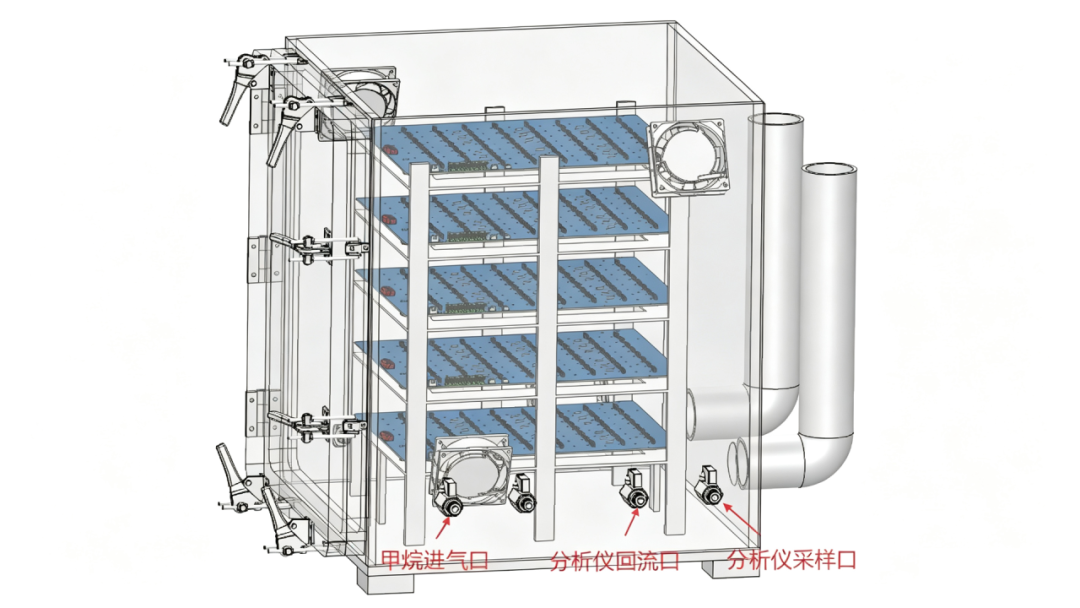

测试系统腔体结构图

腔体活动门采用铰链与鸭嘴扣锁止结构，多层硅胶叠加密封防护。活动门关闭后严丝合缝，形成独立密闭空间，避免外界空气渗入导致基线漂移问题。

02

320通道高效测试

艾感这款腔体标配了5块测试底板，能分层拆装，便于设备维护、更换模组。

每块底板支持64个传感器模组，一次最高可同时测试320个气敏模组。打破传统设备逐个测试的低效模式，测试效率较传统方案提升数倍至数十倍。

测试系统底板层级结构

底板采用RS485串行总线通信，通过拨码开关独立寻址，即插即用。

型号	80L静态气敏测试腔体
输入电压	AC 220V（兼容两孔/单相三孔插座）
输出电源	DC 12V / 12.5A
额定功率	350W
进气风道	双独立18W直流风机，带过滤
出气风道	双独立18W直流风机，无过滤减阻
工作环境	常温常压，0-80℃（腔体长期≤70℃）
适配气体	甲烷、VOC、CO等低腐蚀常温气体

03

双风道循环结构

为保障测试环境的纯洁度，系统构建了独立进风、出风双风道循环结构。

进气端搭载18W低噪直流风机、精密过滤网与电动二通球阀，过滤外界杂质，稳定进气气流；

出气端同样采用18W直流风机，但取消了滤网减少排气阻力，测试结束快速自动排空残气，消除交叉气体干扰。

侧壁下端预留4路高压气阀接口，304不锈钢材质，可耐受-20℃~100℃的温度。能同时接入甲烷、TVOC、酒精等多种目标测试气源，免除反复更换气瓶的麻烦，使多气体对比或混合分析实验效率翻倍。

04

集成安全电控系统

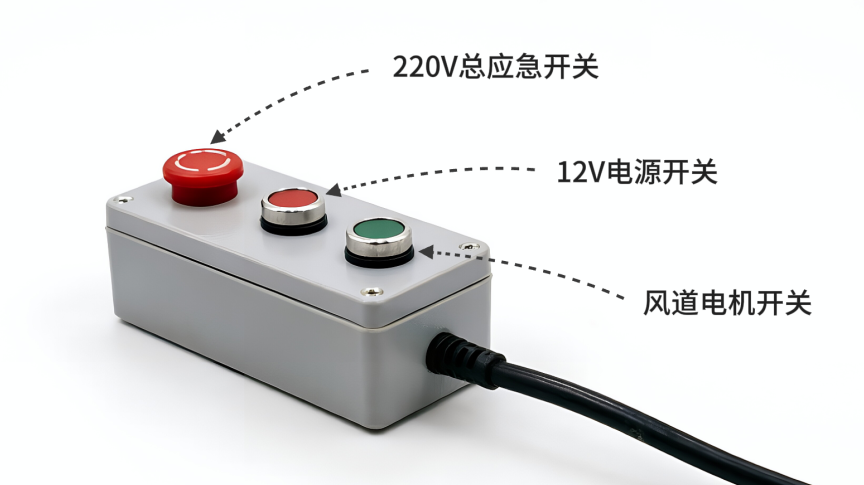

设备有三个独立管控开关，都集成在一个安全控制盒上：220V总应急开关，突发泄漏、短路时可以一键切断整机电源；腔内12V电源开关，专为腔内模组供电；风道电机开关，按需启停循环风机。

机身内置多重过流、过压防护机制，适配长时间连续作业安全，规避气体泄露、电路过载双重安全隐患，降低设备运维风险。

此外，系统配套性能强悍的采集单元，每2秒采集一次，响应速度快、数据密度高。

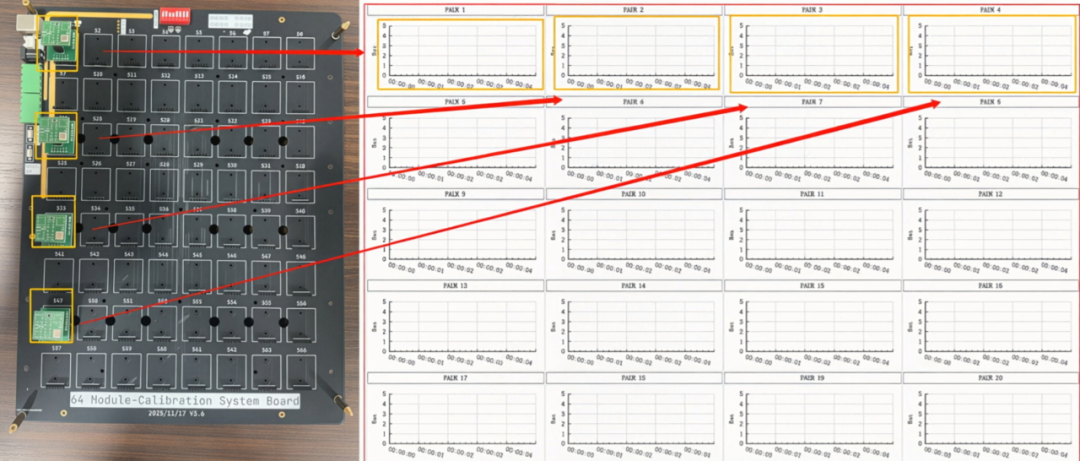

上位机软件界面布局清晰，5行×4列浓度曲线整齐排列，每一行的4个曲线对应每一块底板的模组数据。所有数据在同一时间基准下采集，横向对比清晰直观。

03

艾感科技80L静态气体传感器测试系统，具备高效标定、安全密封、多路配气、节省人力等优势，是研发阶段多条件并行验证、量产阶段批量质量控制的优选设备。

我们为用户提供一站式配套服务，可以深度定制。除艾感科技推出的标准80L机型外，还支持30L/50L/100L/150L多规格腔体非标定制；气路通路数量、MFC多路配气模块均可灵活调整；上位采集软件开放二次开发接口，方便客户对接企业MES产线系统。

配置项	标准方案	拓展方案
腔体 材质	亚克力（有机玻璃）	PC（抗冲击）、铝合金（耐高温）
腔体 材质	80L	30L/50L/100L/150L
底板 数量	5块（320通道）	1-6块按需拓展
配气 模块	4个接口	1-4个按需
环境 控制	外置恒温恒湿箱	腔体内集成温湿度模块
