探隧者系列 | 51camera隧道综合巡检机器人 守护隧道安全

随着轨道交通网规模的不断扩大，隧道数量逐渐增多，加之轨道的运力持续释放，隧道病害问题日益凸显，隧道结构的安全保障压力同步加大，而隧道内部的微小缺陷均可能诱发重大安全事故，隧道巡检的必要性和重要性不言而喻。

传统的人工巡检等方式，面临效率不足、标准不统一以及隐患识别依赖经验等问题，难以满足精细化、常态化的安全管理需求。随着列车运行密度增加，“天窗点”愈发宝贵，加之隧道内环境比较复杂，对巡检效率和实时性的要求非常高。51camera推出的隧道综合巡检机器人采用自研高速成像与图像处理系统，专为隧道综合巡检设计。

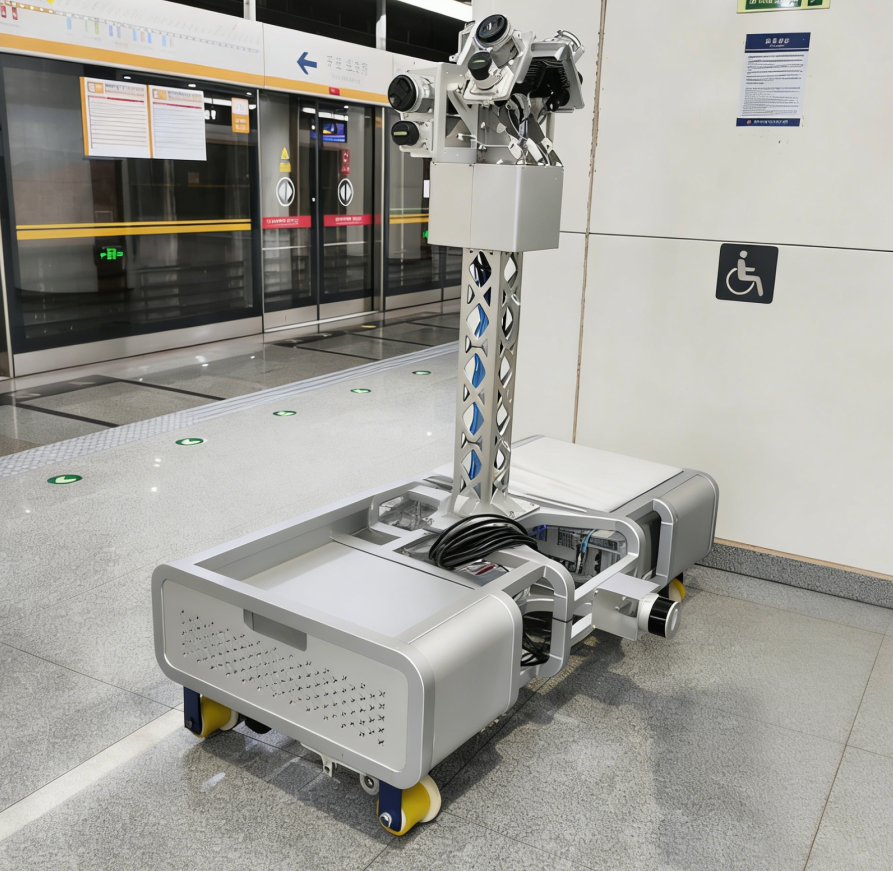

隧道综合巡检机器人——探隧者1号01

探隧者1号是一套融合激光扫描与机器视觉技术的智能检测解决方案，专为隧道结构测量与表面病害识别设计。系统通过隧道巡检机器人的二维/三维形变检测、表面病害智能识别、海量数据实时处理与多源数据融合四大核心功能，实现隧道健康状态的高精度诊断与数据驱动运维。

探隧者1号

核心功能

1.隧道表面病害智能识别

通过多路高速线阵相机(精度0.2mm)采集隧道表面图像，结合深度学习算法自动识别裂缝(宽度0.2mm起)、渗漏水等病害。支持裂缝长度、宽度参数测量及病害图像分类。

2.隧道二维/三维形变检测

基于高速激光扫描技术，实现隧道全断面的二维断面测量与三维廓形重构，精度5mm。支持限界入侵检测、局部形变分析及三维点云数据生成。

3.海量数据实时采集与管理

系统集成数据预处理模块(存储速度600MB/s)、离线图像采集平台及综合数据管理，实现检测数据的存储、访问与可视化展示。

4.多源数据融合与定制化输出

输出结果包括:隧道二维断面数据、三维点云形变图、病害位置标记图像及结构化报表，支持云平台存储与本地软件分析。

隧道成像效果图

该系统的核心优势在于高速、高精度与极端环境适应性。支持不同的检测速度；工作温度覆盖-25℃至+70℃，湿度适应0-100%，抗振动冲击，适用于复杂地质区域

隧道综合巡检机器人——探隧者2号02

探隧者2号是一套超高精度3D视觉技术智能检测解决方案，专为隧道结构测量与高精度限界设计。系统通过隧道巡检机器人的三维形变检测、限界检测、海量数据实时处理与数据智能管理四大核心功能，实现隧道健康状态的高精度诊断与数据驱动运维。

探隧者2号

核心功能

1.隧道三维形变检测

基于高精度3D 视觉技术，实现隧道全断面的三维廓形重构，精度达0.2mm。支持整体形变分析、局部形变分析及三维点云数据生成。

2.隧道限界检测

基于高精度 3D 视觉技术，实现隧道限界检测，物理精度高达0.2mm。

3.海量数据实时处理与管理

系统集成数据预处理模块离线图像分析平台及综合数据库，实现检测数据的存储、分析与可视化展示。

4.数据智能管理

支持云平台存储与本地软件分析，支持数据的智能化管理与输出。

该系统支持0-15km/h 检测速度；裂缝识别宽度低至0.2mm；工作温度覆盖-25℃至+70℃，湿度适应0-100%，抗振动冲击，适用于复杂地质区域

定制化服务

51camera 不仅可以提供轻量化隧道巡检机器人产品，同时具备大型检测车辆定制开发与改装能力。目前已实际应用于华中某铁路、某矿业大学检测车项目中及其他项目。

依托丰富的机器视觉检测经验，可灵活搭载2D/3D激光扫描系统、高清工业相机、红外热成像设备及多种环境传感器，构建覆盖病害检测、结构变形监测、环境监测等业务需求的综合巡检平台，满足不同等级隧道检测作业需求。
