如何根据开关频率选择合适的 MOS 管？

在电源设计、电机驱动、开关电源这些电子工程师天天打交道的领域，MOS 管就像电路的 "开关心脏"。选对了，系统稳定高效；选错了，轻则发热严重、效率低下，重则直接炸管烧板。

而决定MOS 管选型的众多因素中，开关频率往往是最容易被忽视但又至关重要的一个。今天我们就来聊聊，如何根据你的系统开关频率，精准挑选合适的MOS 管。

01为什么开关频率这么重要？

开关频率，简单说就是 MOS 管每秒导通和关断的次数。它直接决定了整个系统的体积、效率、成本和电磁干扰 (EMI) 水平。

·提高开关频率：可以减小变压器、电感、电容等无源元件的体积和重量，让产品更小巧

·降低开关频率：可以减少开关损耗，提高系统效率，同时降低EMI 设计难度

不同应用场景有各自典型的开关频率范围：

·工频逆变器：50Hz-400Hz

·开关电源：几十kHz 到几百 kHz

·电机驱动：10kHz-100kHz

·高频开关电源：1MHz 以上

·射频应用：几十MHz 甚至更高

02

开关频率影响MOS管哪些参数？

当开关频率变化时，MOS 管的损耗构成会发生显著变化，这是我们选型的核心依据。

1. 开关损耗

开关损耗发生在MOS 管导通和关断的过渡过程中，与开关频率成正比。频率越高，开关损耗越大。

影响开关损耗的关键参数：

·栅极电荷(Qg)：驱动MOS 管导通所需的总电荷量。Qg 越小，开关速度越快，开关损耗越低

·上升时间(tr) 和下降时间 (tf)：MOS 管电压 / 电流上升和下降的时间。时间越短，开关损耗越低

·米勒平台电压：影响开关过渡过程的平稳性

2. 导通损耗

导通损耗是MOS 管完全导通后，电流流过导通电阻 (Rds (on)) 产生的损耗，与开关频率无关，只与导通电阻和流过的电流平方成正比。

3. 反向恢复损耗

对于体二极管存在反向恢复问题的 MOS 管，当工作在硬开关模式下，体二极管的反向恢复时间 (trr) 会带来额外的损耗。频率越高，反向恢复损耗越明显。

4. 寄生参数

MOS 管的寄生电容 (Ciss、Coss、Crss) 和寄生电感在高频下会产生谐振，增加损耗和 EMI 问题。频率越高，寄生参数的影响越大。

03不同开关频率段MOS管选型

01

低频段(<100kHz)

损耗特点：导通损耗占主导，开关损耗占比很小

选型重点：

·优先选择 低导通电阻(Rds (on)) 的 MOS 管

·可以适当牺牲开关速度

·封装选择：TO-220、TO-247、D2PAK 等散热性能好的封装

·电压裕量：一般留30%-50% 即可

典型应用：工频逆变器、UPS、低频开关电源、大功率电机驱动

02

中频段(100kHz-1MHz)

损耗特点：导通损耗和开关损耗各占一定比例，需要平衡两者

选型重点：

·综合考虑Rds (on) 和 Qg，寻找优值系数 (FOM=Rds (on)×Qg)最小的产品

·关注反向恢复时间(trr)，选择软恢复特性好的 MOS 管

·封装选择：SO-8、DPAK、PowerPAK 等贴片封装

·注意栅极驱动电路的设计，确保足够的驱动能力

典型应用：大多数开关电源、DC-DC 转换器、中高频电机驱动

03

高频段(1MHz-10MHz)

损耗特点：开关损耗占主导，导通损耗占比很小

选型重点：

·优先选择低Qg、低寄生电容的MOS 管

·可以适当接受较高的Rds (on)

·选择专门为高频应用优化的MOS 管系列

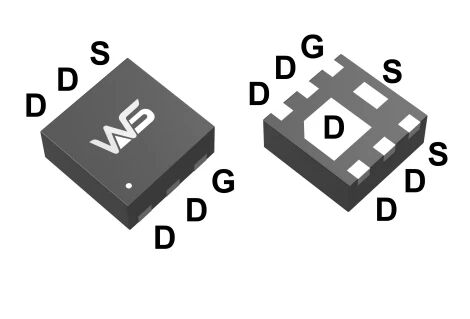

·封装选择：DFN、QFN 等寄生电感小的封装

·严格控制PCB 布局，减小寄生电感

典型应用：高频开关电源、LLC 谐振变换器、高频逆变器

04

超高频段(>10MHz)

损耗特点：开关损耗和寄生参数影响非常显著

选型重点：

·选择超高速MOS 管或GaN、SiC 等宽禁带器件

·关注栅极电荷和寄生电容的极小化

·采用先进的封装技术，如芯片级封装(CSP)

·驱动电路设计和PCB 布局要求极高

典型应用：射频电源、高频通信设备、超高速数据转换器

04选型常见误区

只看Rds (on)，忽略 Qg：在中高频应用中，过低的Rds (on) 往往伴随着较大的 Qg，反而会导致总损耗增加。

盲目追求高电压等级：电压等级越高的MOS 管，Rds (on) 和 Qg 通常也越大，成本也更高。选择合适的电压裕量即可。

忽视封装的影响：不同封装的寄生电感和散热性能差异很大，会直接影响MOS 管的性能和可靠性。

不考虑驱动电路：MOS 管的开关速度不仅取决于自身参数，还与驱动电路的设计密切相关。

总结

根据开关频率选择MOS 管的核心思路是：分析不同频率下的损耗构成，平衡导通损耗和开关损耗，选择优值系数最小的产品。

·低频段：优先低Rds (on)

·中频段：平衡Rds (on) 和 Qg

·高频段：优先低Qg 和低寄生参数
