PCIE-EtherCAT 卡：优势与应用场景

一、PCIE-EtherCAT 卡（SG-PCIe-ECAT-200S 系列）产品优势

结合产品说明书及工业以太网技术特性，该系列 PCIE-EtherCAT 卡的核心优势如下：

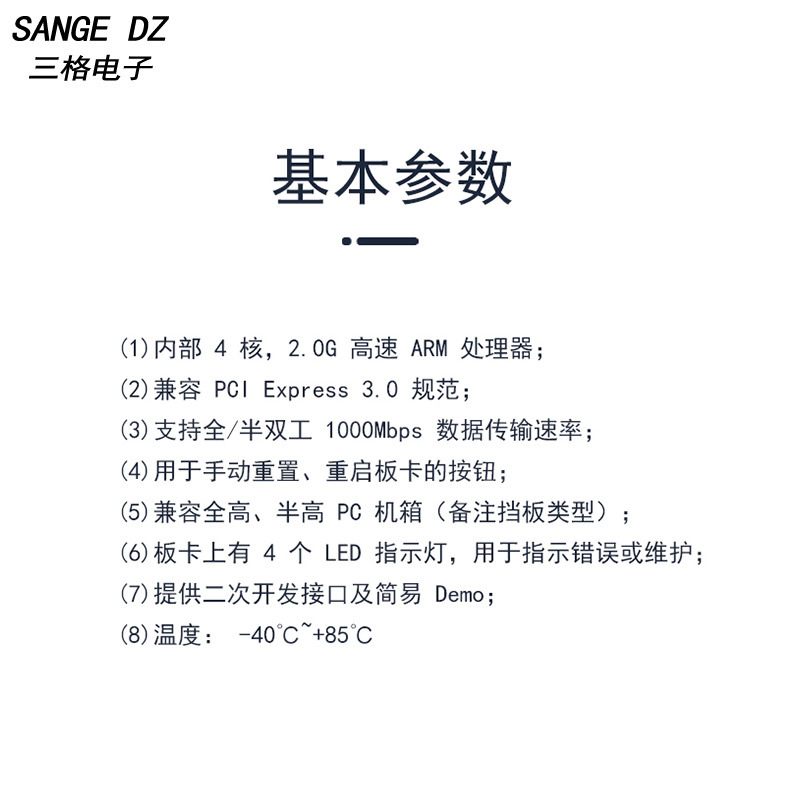

1.高性能通信，实时性突出：搭载 4 核 2.0G 高速 ARM 处理器，兼容 PCI Express 3.0 规范，支持全 / 半双工 1000Mbps 高速数据传输；遵循 EtherCAT 规范，最小循环周期仅 250us，采用分布式时钟技术，同步振动＜3us，可满足工业场景下高精度实时控制需求，契合工业自动化对微秒级硬实时控制的核心要求。

2.高可靠性与稳定性：集成两路 RJ45 接口，具备双网口实时冗余功能，可通过环形拓扑布线实现故障自动切换，确保链路中断时系统仍能持续运行，大幅提升工业控制系统可靠性；自带隔离模块（脉冲变压器带共模电感），有效抵御工业现场干扰，保障板卡长期稳定运行；板卡支持 - 40℃~+85℃宽工作温度（工业级型号），适配恶劣工业环境，同时属于宽温级型号（0-80℃），覆盖不同场景需求。

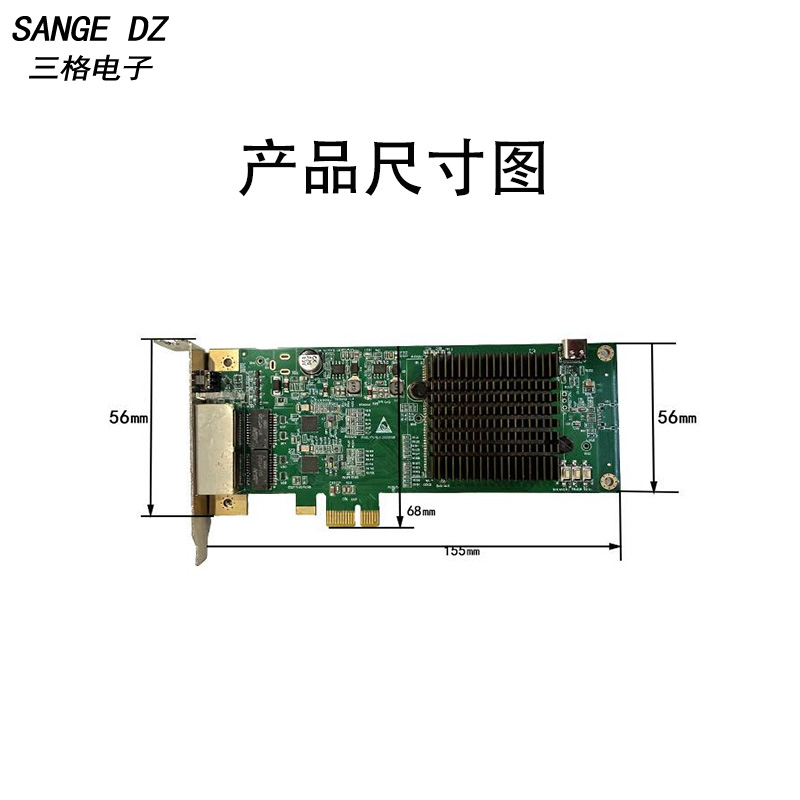

3.灵活适配性强：兼容全高、半高 PC 机箱，可插入 x1、x4、x8、x16 各类 PCIe 卡槽，每台 PC 最多可接入 4 张板卡，满足多设备扩展需求；配备旋转拨码开关，可灵活标识板卡序号，适配多板卡同时工作场景；支持 Windows、Linux 双系统开发，提供二次开发接口及简易 Demo，降低用户开发门槛，适配不同系统开发需求。

4.便捷运维与安全防护：板卡配备 4 个 LED 指示灯（ERR、RUN、SYS、USR），可直观指示错误、运行状态及系统软件运行情况，便于快速排查故障；自带手动重置、重启按钮，运维操作便捷；属于静电敏感产品，配套明确的静电防护及安装规范，同时驱动安装简易，可通过官网资料包快速完成安装调试。

二、常见工业应用场景

该 PCIE-EtherCAT 卡作为高性能 EtherCAT 主站接口卡，核心用于工业自动化控制系统，可通过工控机驱动 EtherCAT 伺服电机、IO 扩展等从站，广泛应用于以下高端工业设备及行业：

1.通用工业自动化场景：流水线工作站、非标自动化装备、特种机床等，承担主站与从站的高速数据传输及实时控制任务，助力实现设备自动化运行。

2.制造业细分领域：注塑行业、冲压行业、压铸行业，用于设备的精准控制与数据同步；包装设备、喷涂设备，实现生产流程的自动化衔接与精准调控。

3.高端装备领域：3C 设备、锂电池设备，适配电子制造及新能源领域的高精度控制需求，契合 3C 电子行业高端设备控制系统升级需求；搬运码垛设备，实现物料搬运的自动化、精准化操作；玻璃机、纺织设备，保障生产过程的稳定与高效。
