欧姆定律电压与电流及电阻之间的关系

欧姆定律是电路的基本原理，用“电流=电压÷电阻”的公式来表述电流、电压与电阻三者之间的关系。电压越高电流越大，而电阻越大则电流越小。例如，在将干电池与灯泡串联连接的电路中，电池的电压和灯泡的电阻共同决定了流过灯泡的电流量。本文将从基础内容出发，利用计算工具和公式等，介绍欧姆定律在简单电路设计中的实际应用方法。

01欧姆定律的基本原理(直流)

欧姆定律在现代物理学和电子工程学领域发挥着核心作用，被广泛应用于电路分析和设计等众多场景。其主要涉及电压V、电流I和电阻R三个变量。本节会先介绍在实际测量电流或分析电路时实用的“计算工具”，然后探讨电压、电流、电阻各要素之间的相互作用机制，其后介绍相关方程式及单位的定义。最后会提到“VRI三角形”和“VRIP轮盘”等可视化工具，通过这些直观的图表清晰地展示电阻电路的基本关系。

欧姆定律的基本公式和单位

欧姆定律的常见表达式如下：

V=IR

根据欧姆定律可知：“当电阻恒定时，电压与电流成正比”，“当电流恒定时，电压与电阻成正比”。

V(伏特)：用来推动电荷载流子的电位差(驱动电压)

电压通常以伏特(V)为单位进行测量，为电流流动提供所需的势能。电压由电池或电源提供，为电子提供动力，产生流经电路的电流。

I(安培)：流经电阻的电流量

电流通常以安培(A)为单位进行测量，表示电子在导体中流动的速度和方向。电流通常由电压驱动，可测量电路中移动的电子量。

R(欧姆)：电流流动的阻力强度(电阻值)

电阻以欧姆(Ω)为单位进行测量，当电流通过电阻时会消耗能量。电阻会使电流减少，并限制电子的流动。

该公式也可以变形如下：

例如，给10Ω的电阻器施加10V电压时，电流为1A。基于这一明确的比例关系，可轻松完成LED用电阻器的选型及电流的精确测量等工作。

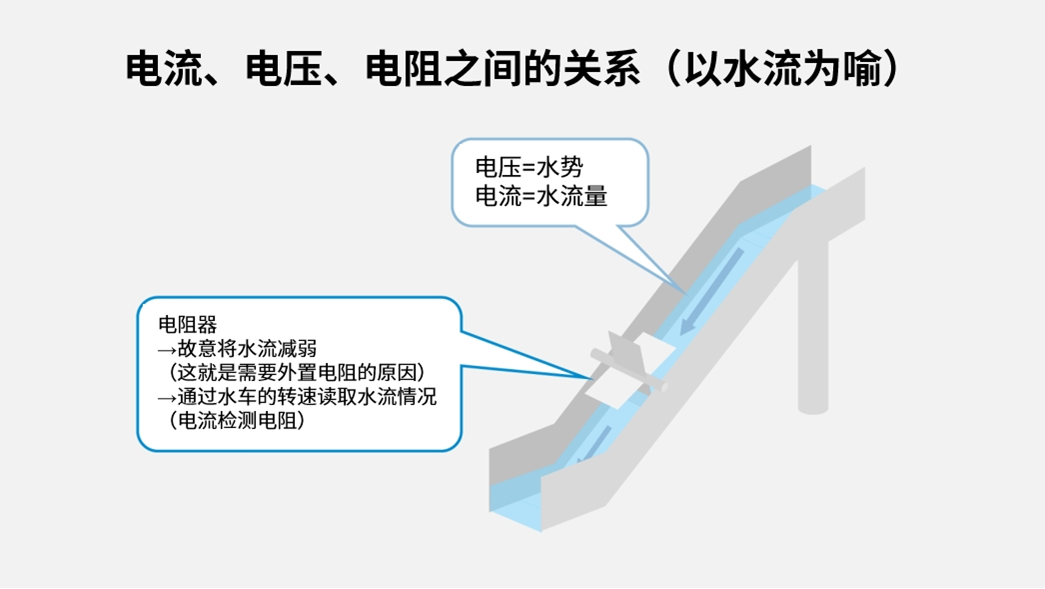

电压是电能的“推动力”，电流表示单位时间内通过某一点的电荷量，而电阻则是衡量这种流动受阻程度的数值。这些变量能够通过数学公式明确定义，对于工程师和学生处理电路的帮助很大。

VRI三角形和VRIP轮盘

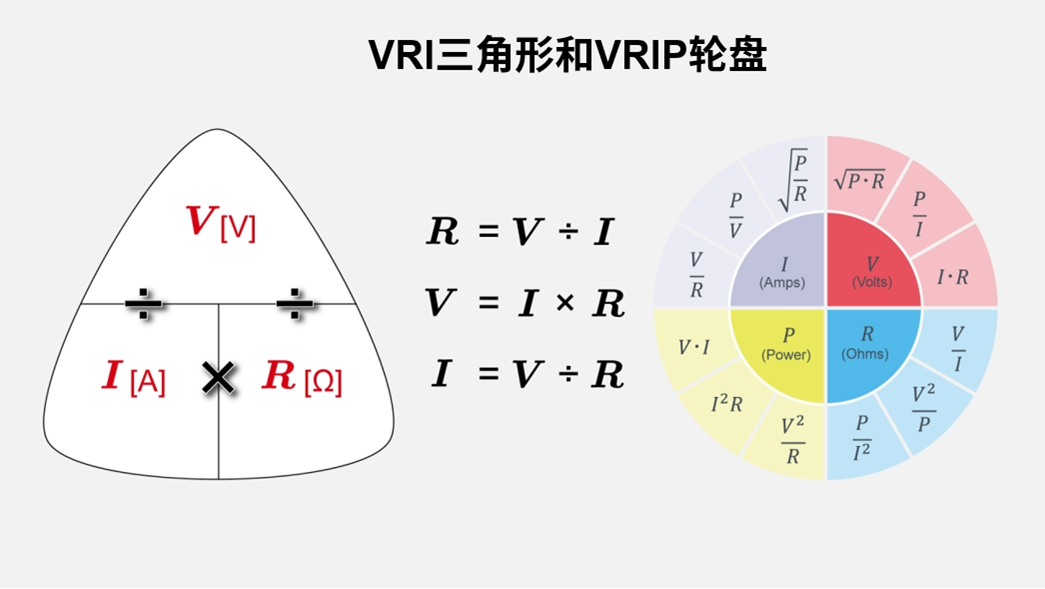

对很多人来说，利用直观记忆法理解电压(V)、电阻(R)、电流(I)之间的关系时，通过“VRI三角形”(欧姆定律三角形，Ohm’s Law triangle)和包含功率的“VRIP轮盘”(欧姆定律轮盘)来理解会更简单。在三角形版本中，将V置于顶点，I和R分别置于底边两端，当隐藏所求变量时，剩余两个变量之间的乘除关系便能一目了然。

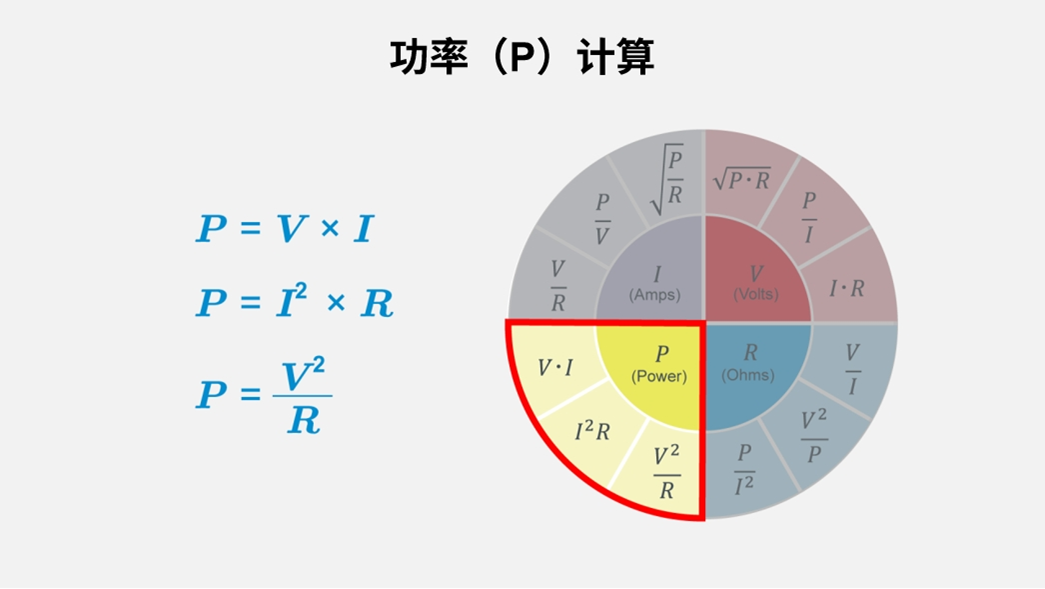

VRIP轮盘(圆盘)则是将包括功率P在内的4个变量布排在一个圆盘上。要计算电路元器件消耗的功率或电池的输出功率时，可结合欧姆定律使用公式“P = VI”进行求解。

将这类图解张贴于随时可查看之处作为学习辅助材料使用，相比死记硬背能更快更准确地进行计算。例如，可以轻松进行诸如“P = I2 R”和“P = V2 / R”等公式转换，从而大幅减少电路设计和故障排查中经常发生的计算错误。

02串联电路和并联电路中的欧姆定律

串联电路是指电子元器件以串联方式连接的电路，电流流经同一路径。而并联电路则是电子元器件并联连接、电流分流通过各并联支路的电路。串联电路的特性之一是电阻相加后的总电阻较高。并联电路通过计算各电阻的倒数之和即可求出总电阻。

串联电路

在串联电路中，电阻等元器件按顺序连接，共享同一通路。其特点如下：

・电流：串联电路中所有元器件流过的电流相同。

・分压：电压被分配给各元器件。根据欧姆定律，在串联电路中，由于所有元器件流过相同电流，因此各元器件的电压降遵循=关系式，与电阻值成正比。高电阻元器件需要分配较高电压。

・总电阻计算：串联电路中各元器件的电阻值相加即为总电阻。也就是说，合成电阻只是各元器件电阻值相加得到的总和。

并联电路

在并联电路中，元器件并联连接，具有多条电流路径。并联电路的特点如下：

・分流：在并联电路中，电流会分支并流入各元器件。各元器件单独接收电流。

・电压：所有元器件共享相同的电压。这意味着施加给并联电路中每个元器件两端的电压相同。

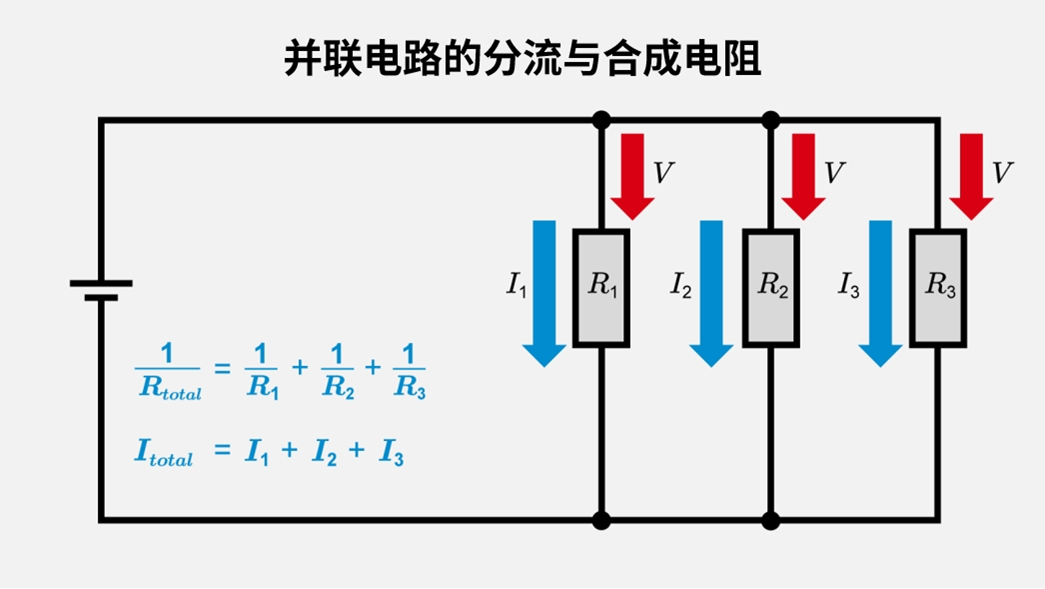

・倒数电阻：将各元器件电阻的倒数(1/阻值)相加，即可求得整个并联电路的合成电阻。该合成电阻是通过将倒数相加并取其倒数计算得出的。

示例：将4Ω和12Ω并联连接 → Rtotal=3Ω。

电路计算工具的应用

在学习电路行为时，初学阶段可使用“欧姆定律计算工具”进行数值验证。例如，只需输入驱动电压、电阻R，或目标电流和电阻值，计算工具便会自动计算出电压降、电流等未知量。通过这种方法，可以有效减少在处理时变电路和直流电路时方程式设定中的错误，从而提升工作效率。

通过尝试输入不同数值可以发现正比和反比关系：当电压V升高时电流I随之增大，而当电阻R增大时电路电流就会减小。这种直接关联性对于设计电路和排查电路故障而言至关重要。最后通过将这些计算工具得出的结果与实测数据(如使用测试仪测得的电流值)进行比对，即可验证理论推演与实际状况是否准确吻合。

电流、电压、电阻之间的关系

该定律的前提是物理条件恒定，尤其是温度保持恒定。实际的电路元器件，存在因温升等因素导致阻值随时间变化的情况，此时严密的数值可能会出现偏差。虽然如此，但如果温度稳定，且电路仅含纯电阻元件，运用欧姆定律来把握电压、电流与电阻三者的关系，不仅非常简单易懂，且非常实用。

例如，设想一个在直流(DC)电池上连接1个电阻器的简单电路。若电压恒定，则电流大小由电阻值决定。这种简便性，正是“欧姆定律”在电气电子领域基础学习中被频繁使用的原因之一。

03欧姆定律在电路中的作用

欧姆定律绝非单纯的理论，通过将电路分解为线性和稳态区间，便可借助欧姆定律对电压降和损耗等参数进行概算。通过明确电压、电流及电阻之间的相互关系，能够正确操作电路元器件，准确地掌握流过的电流和电压降等情况。本节将通过由电阻器和导线构成的电路实例，讲解如何求解相关参数。

电阻器和导体实例

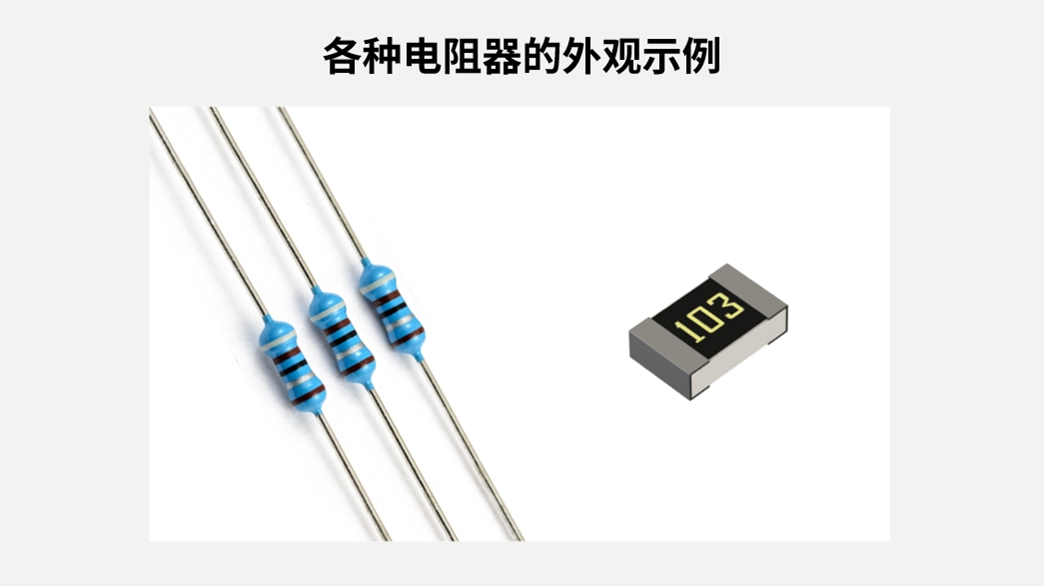

电子设备中存在各种元器件，其中仅含电阻分量的电阻器可以说是最简单易懂的实例。电阻器上标有10Ω、1kΩ、100kΩ等色环标示值或印刷的标称值，这些电阻器在直流电路等应用场景中能通过多少电流，可通过公式“V=IR”立即计算得出。

在电源电压恒定且电阻保持定值R的理想条件下，电流I也将保持恒定。然而，由于导线及其他元器件本身也存在非常微小的电阻，在高精度应用和大功率应用场景，需要考虑到这些“残余电阻”。例如，在驱动远端设备的长距离布线电路中，导线自身的电阻往往会成为不可忽视的电流损耗源。

欧姆定律的具体计算

接下来讲解如何运用欧姆定律进行实际计算。会介绍运用电路中的正比和反比求解未知量的方法，以及掌握电路中各元器件电压降的步骤。这一过程对于元器件选型及验证设计是否符合要求的工作而言至关重要。

正比与反比的关系

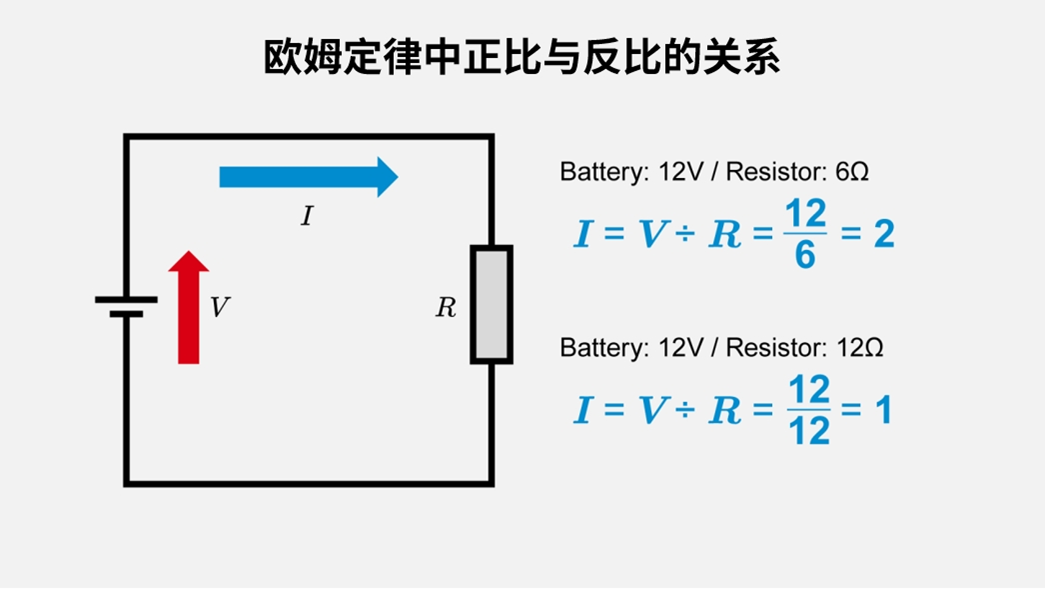

欧姆定律的基本公式V = IR表明，当驱动电压V恒定时，增大电阻R会使电流I减小，而减小电阻则会使电流增大。例如，将6Ω电阻器与12V电池连接时，流过2A的电流;若将电阻更换为12Ω的，则电流变为1A。另外，如果电阻保持不变，将电压提升至2倍时，电流也会随之增至2倍。

实际电路中的电压降情况

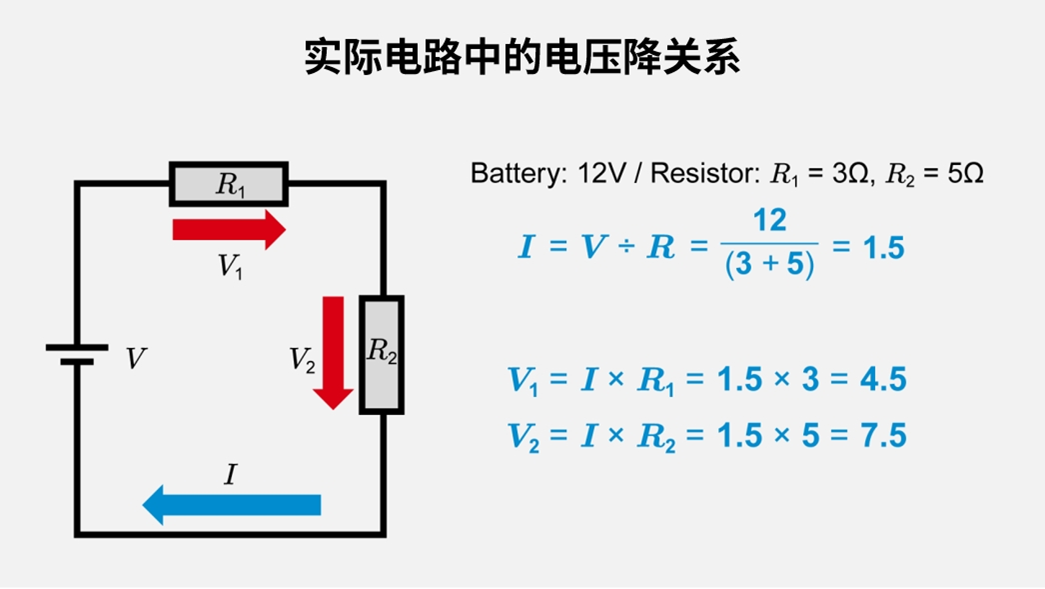

只要知道电路中流经的电流大小，就可以进一步计算各元器件的电压降。例如，在12V电源上串联连接电阻R1 = 3Ω和R2 = 5Ω时，合成电阻为8Ω。所以，

I = 12V / 8Ω = 1.5A

由此，R1的电压降为

V1 = 1.5A × 3Ω = 4.5V

R2的电压降为

V2 = 1.5A × 5Ω = 7.5V

因此，总电压为4.5V + 7.5V = 12V，与电源电压一致。通过如上计算，可以很容易掌握整个电路中能耗的分布情况。R2的阻值越大，该处的电压降也越大，功耗也随之增加。

欧姆定律的应用范围

欧姆定律并非仅适用于由1节电池和1个电阻构成的简单电路。在实际电子设备中，很多电路元器件通过串联、并联或两者相结合的方式连接。本节将介绍多电阻情况下的合成电阻计算方法，并基于此探讨功率分析的思路。这对于安全性和节能而言非常重要。

串联和并联连接时的合成电阻

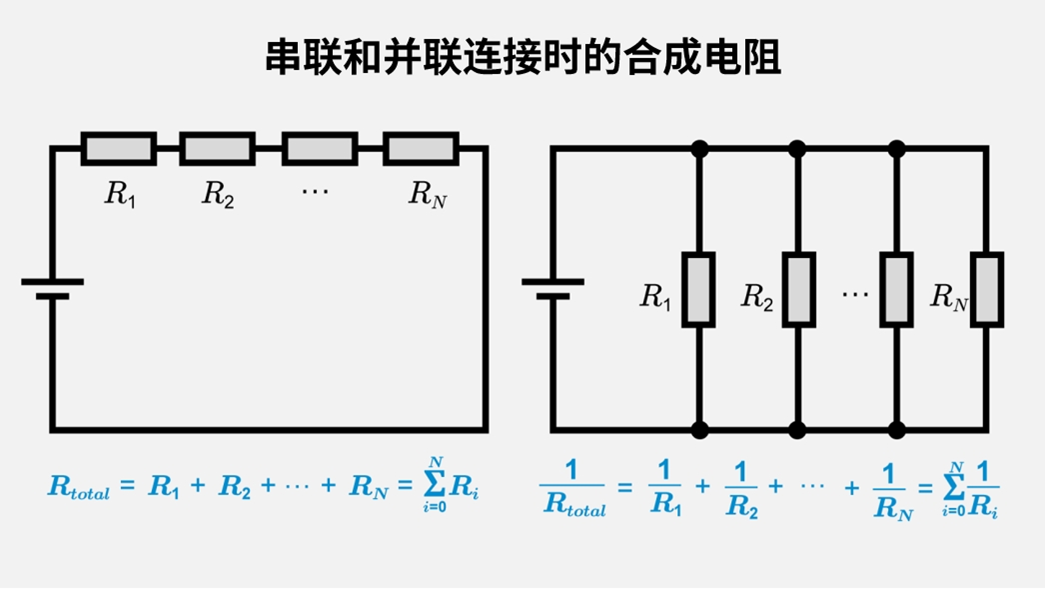

当存在2个以上电阻时，基本步骤是先求出合成电阻，再应用欧姆定律。串联电路中电阻值相加求和：

Rtotal = R1 + R2 + …

并联电路则是将电阻值的倒数相加后再取其倒数：

1 / Rtotal = 1 / R1 + 1 / R2 + …

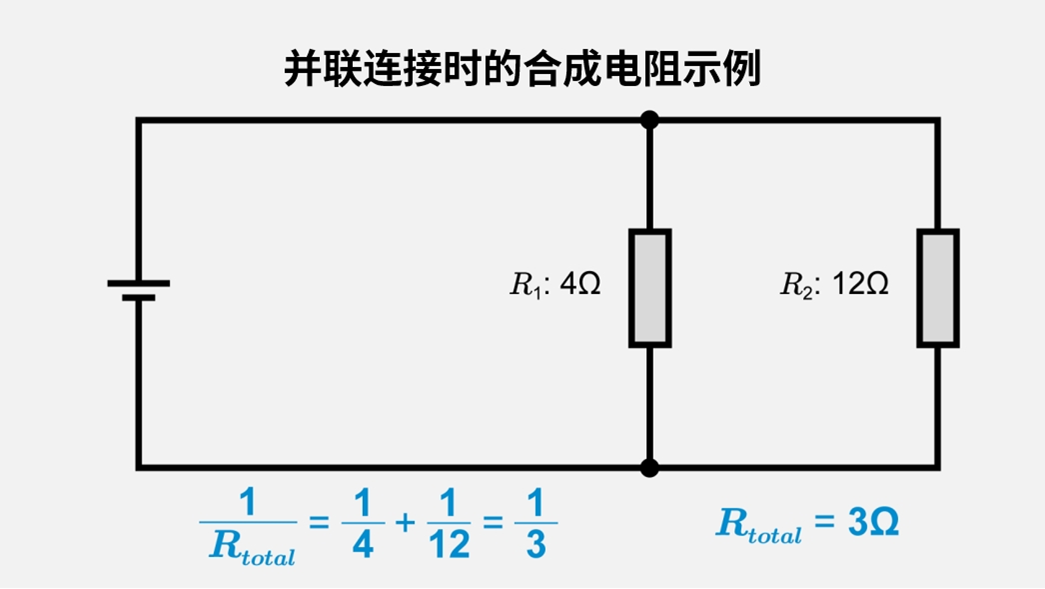

例如，当4Ω和12Ω的电阻并联连接时，合成电阻Rtotal为3Ω。这是由于在并联电路中，各电阻的电位差相同，而电流是分流的，因而以倒数求和。将电路分解为简单的元件并求解最终电流和电压降，是分析含多个电阻的电路时不可或缺的方法。

功率(P)的计算

在电路设计和评估过程中，准确掌握电力消耗与供给情况非常重要。在电压V、电流I和电阻R三者之外，还需考量功率P这一要素。使用基本公式P = VI，并结合欧姆定律(V = IR)，可推导出P = I2R和P = V2 / R等公式。例如，当给R=10Ω的电阻施加5V电压时，

I = 5V / 10Ω = 0.5A

P = 5V × 0.5A = 2.5W

如果该电阻器的容许功率最高为2W，则存在过热或烧毁的风险。因此，需要将欧姆定律和功率计算结合起来校验元器件的额定参数，从而实现可降低损坏风险的设计方案。

欧姆定律在交流电路和复数阻抗中的扩展应用

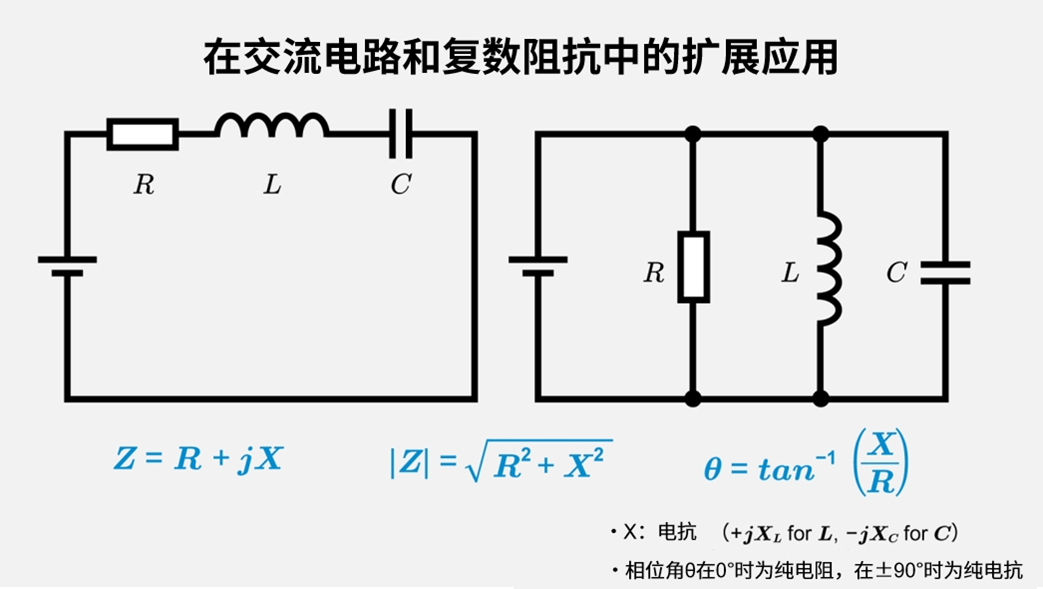

在交流电路中应用欧姆定律时，需要考虑到阻抗(Z)这一因素。阻抗是电阻和电抗的组合值，表示交流电路中电压和电流之间的关系。

阻抗Z

X为实数电抗，电感XL=ωL(>0)，电容XC=−1/(ωC)(<0)

相位角θ在0°时为纯电阻，在±90°时为纯电抗

交流电路的有效功率为P = VrmsIrmscosθ(θ：电压和电流的相位差，cosθ：功率因数)。详情请参阅“交流电(AC)基础”。

不适用欧姆定律的情况

欧姆定律在以低频和直流为主的纯电阻电路中可以很简洁地应用，但在实际电路中，某些条件下这种简单的比例关系可能会失效。本节将介绍无法直接应用欧姆定律的场景，包括温度变化导致的电阻值漂移、含非线性元件及高频分量等情况。

温度变化对电阻的影响

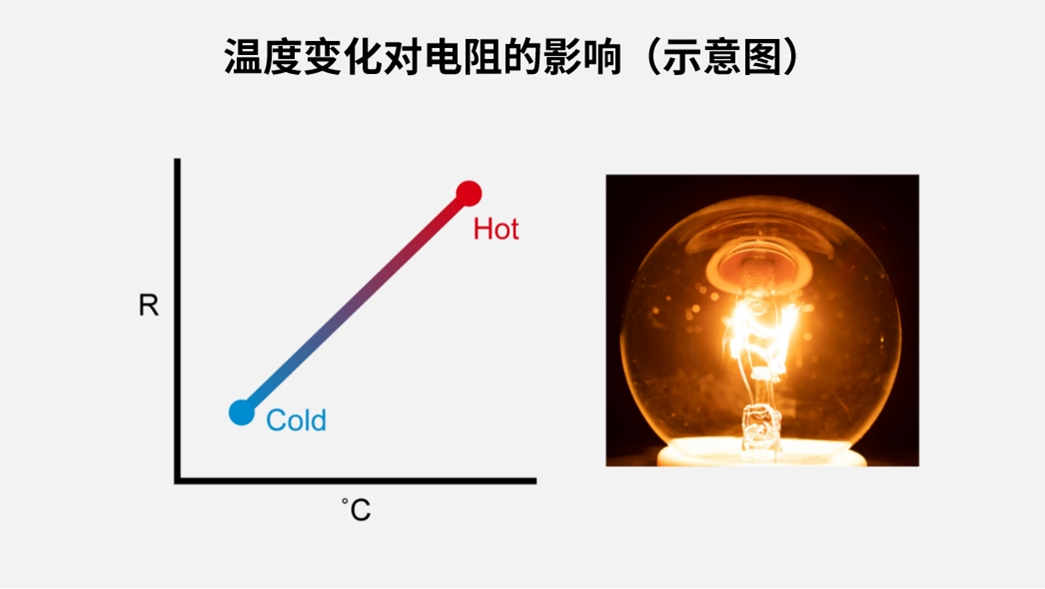

很多金属导体具有温度升高时电阻R随之增大的特性。例如，在灯泡刚点亮时，灯丝温度较低状态下电阻较小，此时会通过较大电流;但随着加热过程持续，电阻逐渐增大，最终电流减小并趋于稳定。这种温度依赖现象仅靠欧姆定律无法涵盖，正是需要实际测量并考虑到温度特性的案例。

非线性元件和高频范围

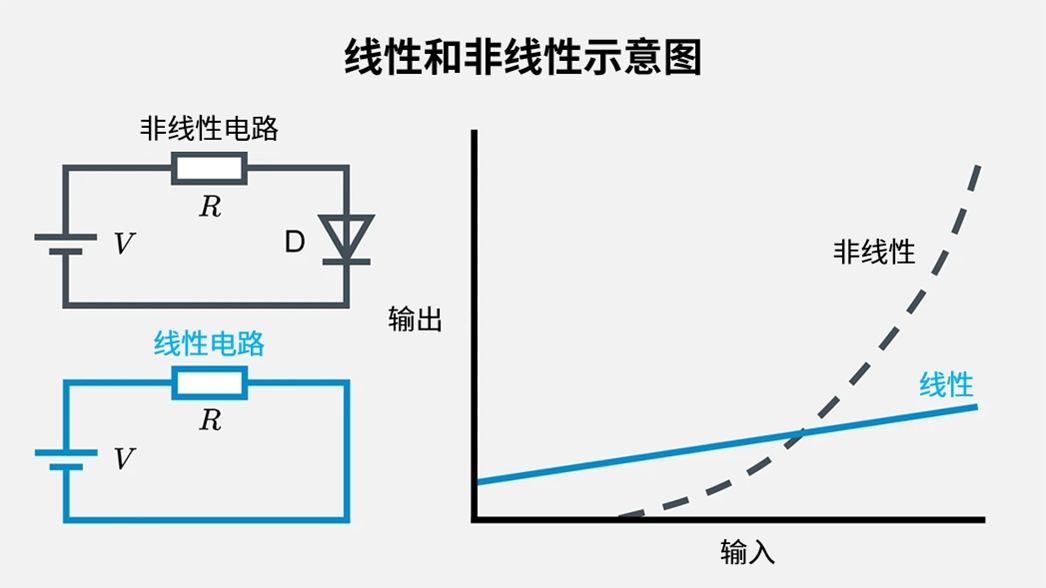

二极管、晶体管以及IC等非线性元件，其V与I并非始终保持线性比例关系。对于二极管而言，当正向电压超过特定阈值时，电流会急剧增加，因此不能简单地作为普通“电阻值”处理。晶体管是通过基极和栅极输入信号来控制电流的工作机制，与欧姆定律所假设的纯电阻存在本质上的差异。

另外，在高频范围，电感和电容引起的相位偏移及电抗会产生很大影响，必须考虑到视在功率和无功功率等因素，这已超出了V = I × R的单纯框架。然而，在很多情况下，工程师会将电路分解为若干小部分，仅对电阻元件应用欧姆定律，而针对非线性及高频元件则采用其他分析方法进行处理。

此外，以下条件可能不适用欧姆定律，或者会使误差增大：

主要原因	影响	对策
温度上升	R随TCR（=ppm/°C）变化而变化	低TCR电阻、散热设计、降额设计
自发热	R与P=I2R成正比波动	利用金属板型分流电阻降低热阻
压力、应力	传感器箔式电阻等导致R波动	应变片式采用桥路补偿
非线性元件	二极管、MOSFET的I–V特性曲线呈非线性	通过技术规格书曲线进行建模
高频范围	L/C引起相位偏移和趋肤效应	阻抗分析工具、SPICE频率分析

欧姆定律在电路设计中的应用实例

理解欧姆定律后，在实际构建电路时就会有明确的指针，对于故障排查和提升安全性都有大有裨益。只要掌握了电压、电流及电阻的关系，便可应用于熔断器和断路器的选型、线路设计等场景，无论是简单的LED电路还是大型直流配电系统都适用该原理。

故障排查和安全对策

在现场处理电子电路时，会通过万用表实测值与欧姆定律理论值的比对，来简易判断电路运行状态是否符合预期。例如，若预期应为12V、2A的电流，实测却达到3A，则可能存在短路现象，表明线路连接可能存在错误。如果能及早发现问题，就可以避免过热或线路损坏等重大故障的发生。

此外，在电气安全方面，预先估算电路所能承载的最大电流非常重要。根据欧姆定律计算时一旦发现可能有大电流，若不选用相应规格的熔断器、断路器及线径，就有引发火灾或导致重大设备故障的风险。因此，需要结合各元器件的额定参数和欧姆定律进行设计，以确保安全裕度。

从小型LED电路到大型电力系统

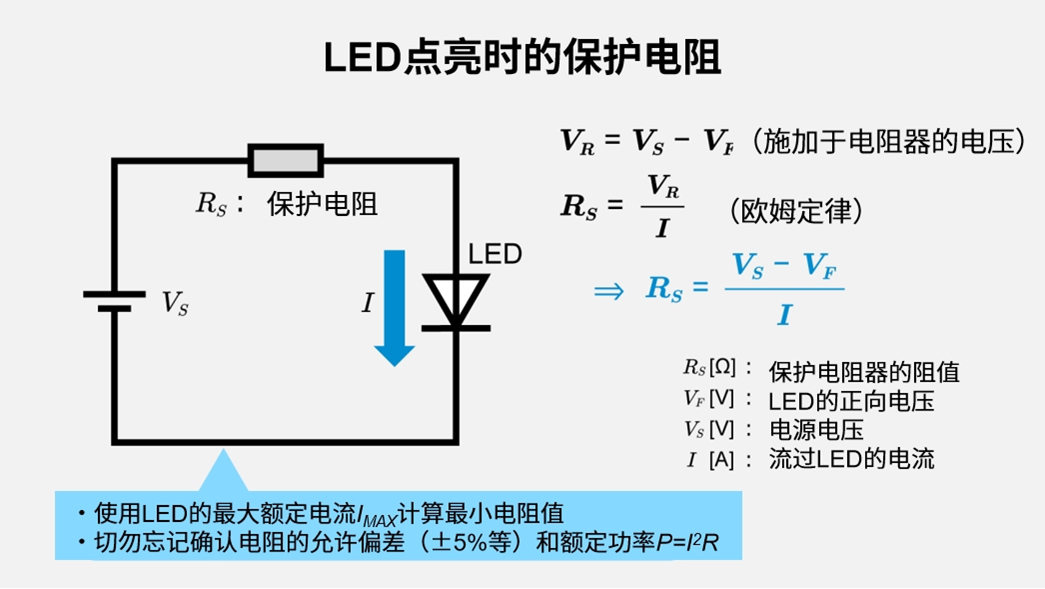

欧姆定律具有普遍适用性，无论是点亮单个LED的小型电路，还是工业级规模的电力系统，皆可应用。在LED电路中，为保护LED，需通过公式RS = (VS – VF) / I准确计算串联电阻值，以确保通过LED的电流处于安全范围。在LED电路中，首先计算电阻两端的电压VR = VS − VF，然后根据欧姆定律RS = VR / I来确定串联电阻值。实际上，LED的正向电压VF会随温度变化产生数十至数百mV的波动，因此安全设计的要点是：在额定电流基础上预留适当余量，并将计算所得的电阻值圆整为E24系列(±5%)等市售值。

在估算低电压直流线路的铜损(I2R)或电压降的场景中，即使考虑到建筑物和工厂布线及变压器容量，也可采用将特定区域假定为直流负载，并运用欧姆定律进行功耗和电流量简易计算的方法。虽然还需考虑高频元件、温度变化及负载波动等额外因素，但首先仅通过电阻求得简明的理论值，正是推进复杂设计的第一步。

欧姆定律总结

欧姆定律是严密揭示电压(V)、电流(I)与电阻(R)三者关系的重要基础理论。利用V = I × R这一公式及其衍生形式，可计算未知量、追踪电压降情况，并进行所需电阻及电路元器件选型。

虽然存在因温度变化或非线性元件导致无法简单套用的情况，但该理论仍作为不可或缺的基础理论，在物理学和日常电子工程领域持续发挥着重要作用。从最基础的LED电路到大型直流电机控制，乃至电路分析，理解施加于电阻元件的电压和电流，是构建安全高效电气电路时不可或缺的环节。
