海为 PLC 借助以太网模块实现与威纶触摸屏橡胶密炼监控配置

一、改造背景

某橡胶制品企业密炼车间采用海为H60S2P PLC作为密炼机、上辅机、压片机、冷却输送的控制核心，原系统仅通过RS485串口连接文本屏，只能实现启停与简单温度显示。随着橡胶混炼智能化、配方管控与安全环保要求提升，原有系统无法满足密炼温度、转子转速、上顶栓压力、混炼时间、投料精度、烟气排放、安全联锁等参数实时监控与数据上传，且海为PLC无标准以太网接口，无法接入厂区生产调度与环保监测系统。整体更换控制器成本高、停产风险大，最终采用捷米特JM‑ETH‑HW工业以太网通讯处理器，实现老旧PLC低成本以太网升级，对接威纶触摸屏与生产数字化平台。

二、方案设计

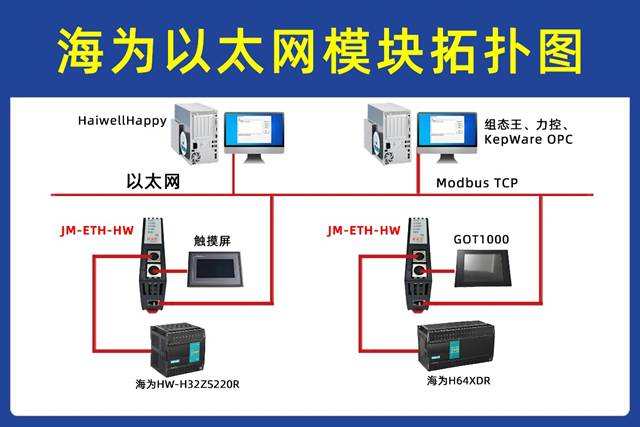

1.硬件拓扑

主控PLC：海为H60S2P，RS485接口

触摸屏：威纶触摸屏，用于橡胶密炼工艺监控、配方管理、报警提示、权限管理

以太网模块：捷米特JM‑ETH‑HW 工业以太网通讯处理器

网络设备：工业级抗干扰交换机，橡胶密炼网段192.168.110.0/24

上位机：厂区生产调度与环保监测计算机，用于数据归档、配方追溯、能耗分析、报表生成

2.接口连接

JM‑ETH‑HW的RS485端子接入原有密炼控制总线，站号设为7，波特率19200bps

模块RJ45口接入工业交换机，IP：192.168.110.68，掩码255.255.255.0

威纶触摸屏配置同网段IP，通过以太网驱动读取模块映射数据

调度与环保平台通过Modbus TCP采集密炼温度、转子转速、上顶栓压力、混炼时间、投料量、烟气浓度等关键参数

三、JM‑ETH‑HW通讯处理器参数配置

设置RS485站号7，数据刷新周期10ms，扫描RW、RM、X、Y数据区

配置Modbus TCP映射，将RW区模拟量映射到40001开始保持寄存器，开关量映射到00001开始线圈

配置EtherNet/IP实例，映射密炼温度、转子转速、上顶栓压力到CIP地址段

下载配置，RUN灯常亮、COMM灯闪烁表示通讯正常

四、威纶触摸屏画面组态

打开威纶EasyBuilder Pro，新建橡胶密炼监控项目

添加以太网驱动，指向JM‑ETH‑HW模块IP：192.168.110.68

建立标签：密炼温度、转子转速、上顶栓压力、混炼时间、投料精度、烟气浓度、安全门状态、故障代码

组态密炼工艺流程画面、实时趋势曲线、报警弹窗、配方管理、权限管理、能耗统计界面

下载工程至触摸屏，数据刷新<150ms，满足橡胶密炼连续生产稳定监控要求

五、调度与环保平台对接验证

调度平台通过Modbus TCP（端口502）定时读取生产数据、设备状态、环保参数

下发温度阈值、转速设定、压力参数、联锁保护到PLC，实现远程调控

通讯响应平均<10ms，连续72小时稳定无丢包，满足橡胶密炼安全环保生产要求

异常自动记录，支持配方追溯、能耗分析、生产报表导出与安全事件追溯

六、PLC程序修改

JM‑ETH‑HW模块对原PLC完全透明，仅增加少量状态上传与数据标记指令，无需改动原有密炼控制逻辑与安全联锁，停机改造时间≤50分钟，对生产影响极低。

七、经验总结

JM‑ETH‑HW双协议栈，同时支持EtherNet/IP与Modbus TCP，适配威纶屏与调度环保平台

直连RS485总线，不占槽位、不改线，适合高温、多粉尘、强振动橡胶密炼现场

工业级抗干扰、防尘抗震设计，支持Web远程诊断，满足高负荷连续生产要求

低成本快速升级，解决海为PLC无以太网、无法数字化管控的痛点
