一、为什么需要协议转换？

西门子S7-1200原生仅支持Profinet，而倍福AX5000伺服驱动器仅支持EtherCAT。两者协议不兼容，无法直接通信。profinet转ethercat网关

解决方案：采用稳联WL-PN-ECATM协议网关

对S7-1200：作为标准Profinet从站

对AX5000：作为EtherCAT主站


实现“PLC→网关→伺服”的透明数据通道。

S7-1200通过Profinet连接稳联网关，网关驱动倍福AX5000伺服

二、配置三步走

1.TIAPortal组态

安装稳联技术提供的GSDML文件

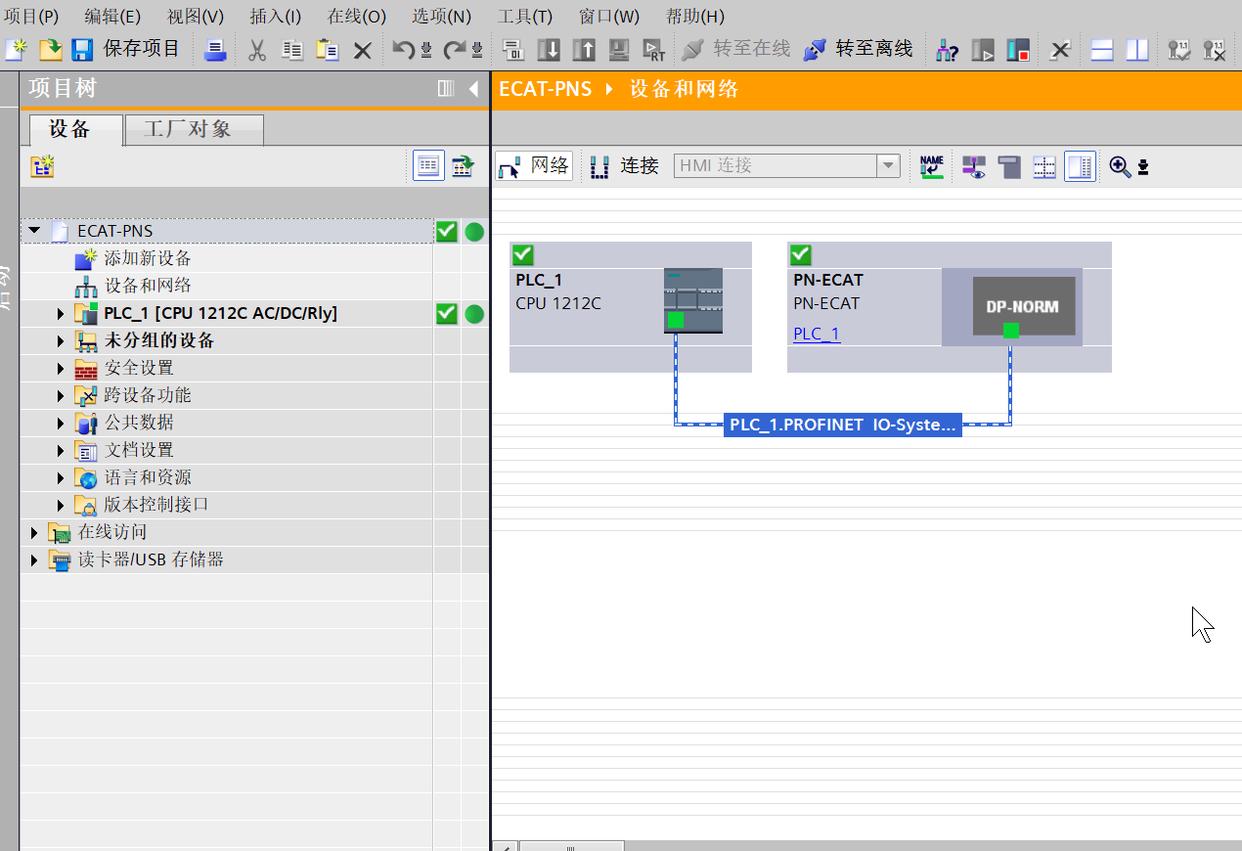

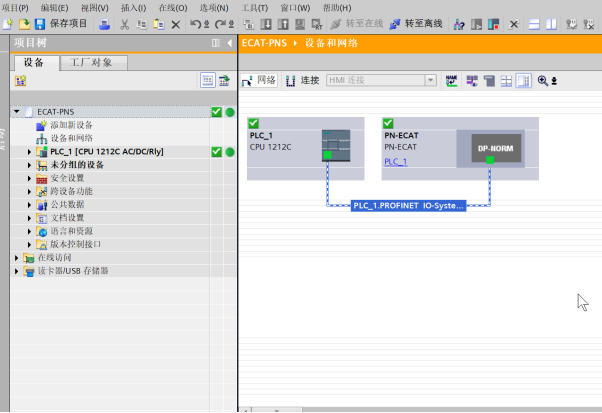

添加S7-1200和profinet转ethercat网关到网络视图

手动分配设备名称（如PN-ECAT）和IP（如192.168.20.18）

配置I/O：建议8字节输入+8字节输出

2.网关配置

登录WL-PN-ECATM网关配置工具

选择主站和从站设备

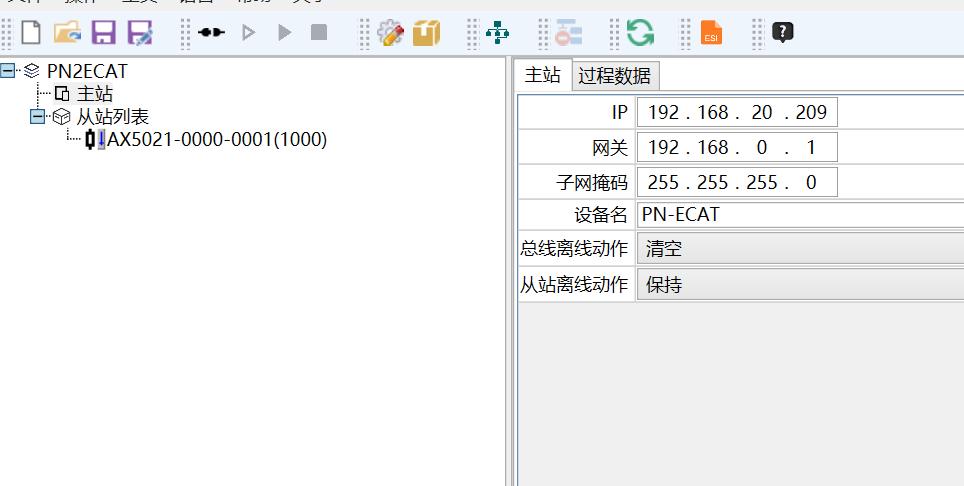

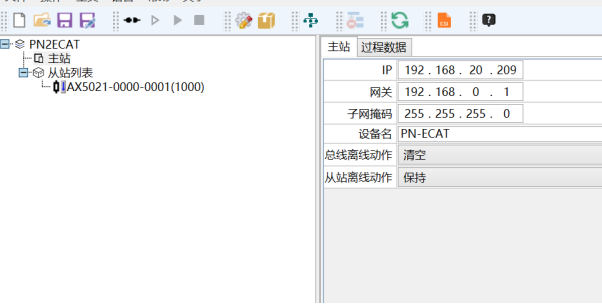

输入IP地址和设备名称

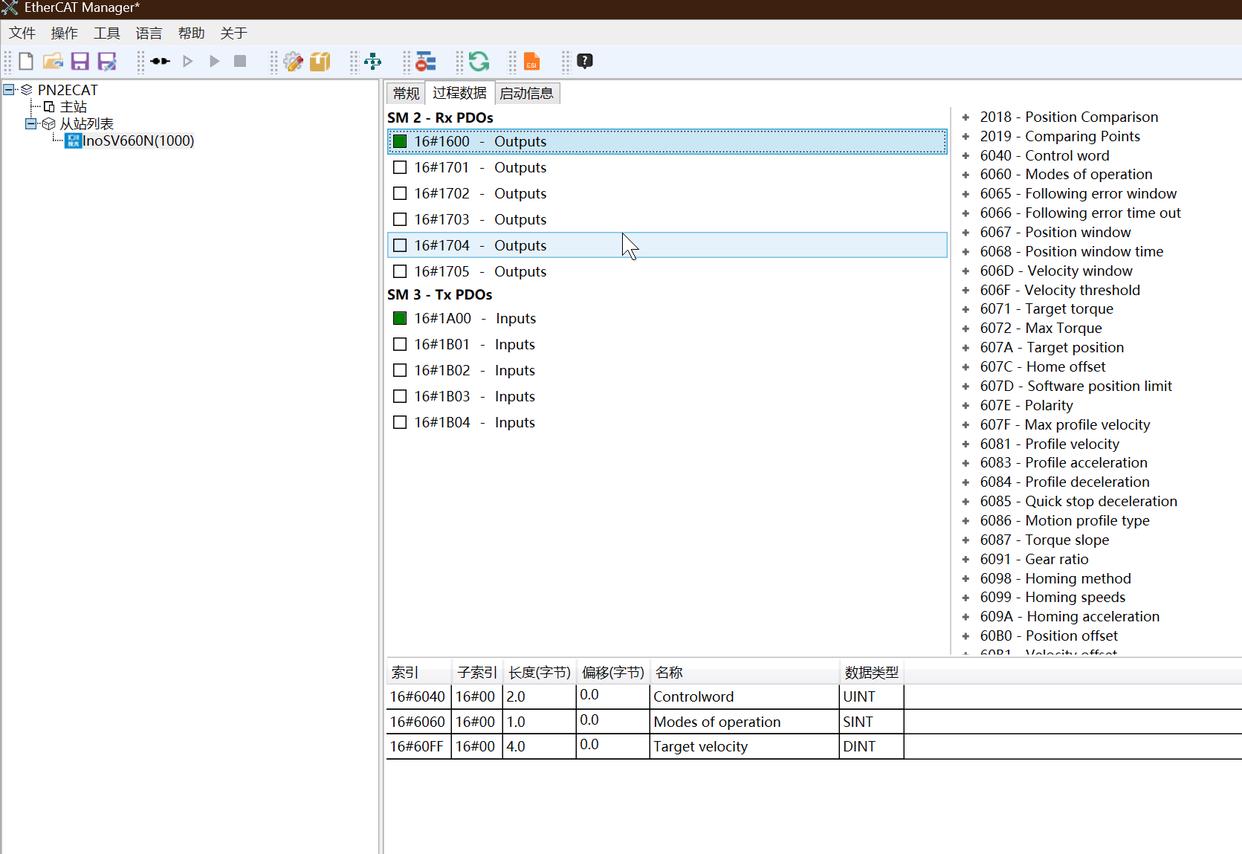

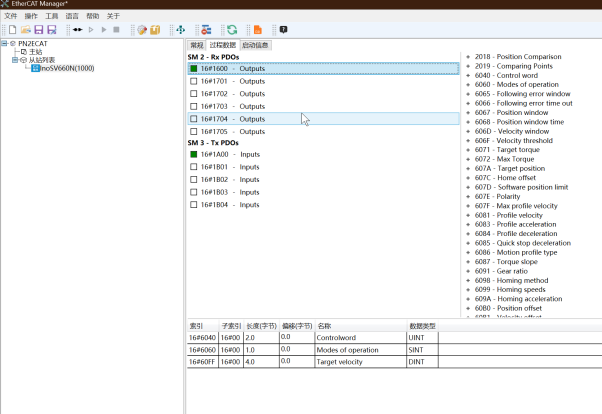

映射关键PDO，如：

输出：0x6040（控制字）、0x607A（目标位置）

输入：0x6041（状态字）、0x6064（实际位置）

3.PLC启动连接

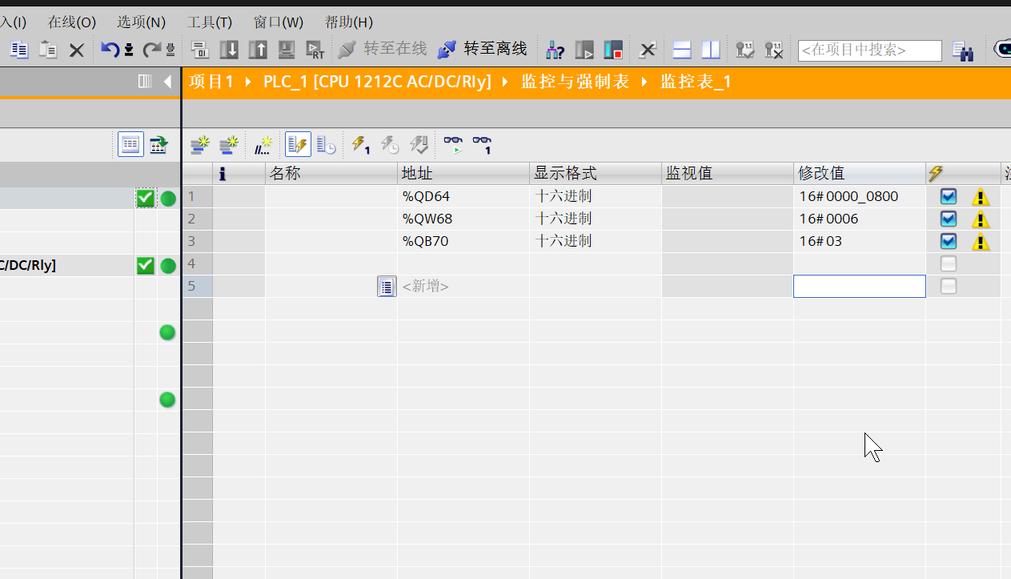

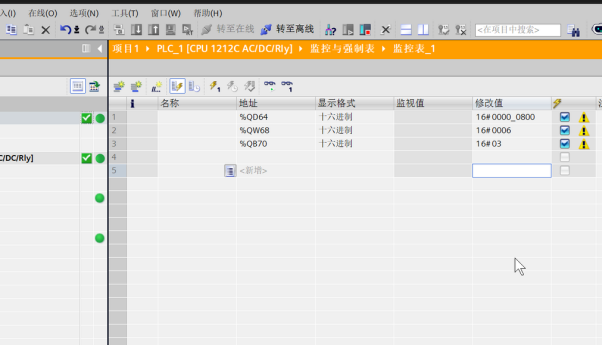

下载程序后，在线监控I/Q区数据

确认profinet转ethercat网关设备正确云运行并执行命令，至此配置完成，通过稳联技术WL-PN-ECATM网关让S7-1200无需改动即可控制倍福AX5000伺服。

让经典PLC拥抱EtherCAT未来。


获取GSD文件、配置模板或技术支持，请联系稳联技术官方团队。
