圣邦微电子推出SGM3802双输出300mA LCD偏置电源芯片

圣邦微电子推出SGM3802——一款专为TFT LCD偏置设计的高集成度、双输出电源芯片。该器件可同步提供正/负双路输出电压，每路输出电流高达300mA，并支持I²C接口步进编程，适用于LCD显示、音频系统及模拟前端（AFE）等多元场景。

SGM3802专为需正负双电源供电的设备设计，如LCD显示屏、模拟前端（AFE）等。芯片内部集成一个用于正压输出的升压转换器（VO1），以及一个用于负压输出的反相降压-升压转换器（VO2）。两路输出电压均可通过I²C接口以100mV步进进行灵活调节：正输出范围4.6V至6.4V，负输出范围-4.6V至-6.4V，满足不同偏置电压需求。

在性能方面，SGM3802具备出色的瞬态响应能力，支持144Hz/240Hz超高帧率屏幕需求，优化LCD供电。正电源开关频率为1.45MHz，负电源为1.25MHz，有效优化系统效率与噪声表现。芯片还集成多项保护与节能机制，包括：

可配置主动放电功能

内部软启动机制，有效抑制浪涌电流

省电模式，提升轻载效率

多重保护：过温保护（OTP）、过流保护（OCP）、短路保护（SCP）

该器件推荐输入电压范围为2.3V至5V，适配电池供电与低压系统环境。硬件引脚VSEL支持默认电压快速选择（高电平：±6.0V；低电平：±5.4V；浮空：±5.0V），方便系统调试与启动。

SGM3802工作温度范围覆盖-40℃至+85℃。器件ESD防护等级达HBM ±2000V / CDM ±1000V，适用于对稳定性要求严苛的便携与嵌入式设备。

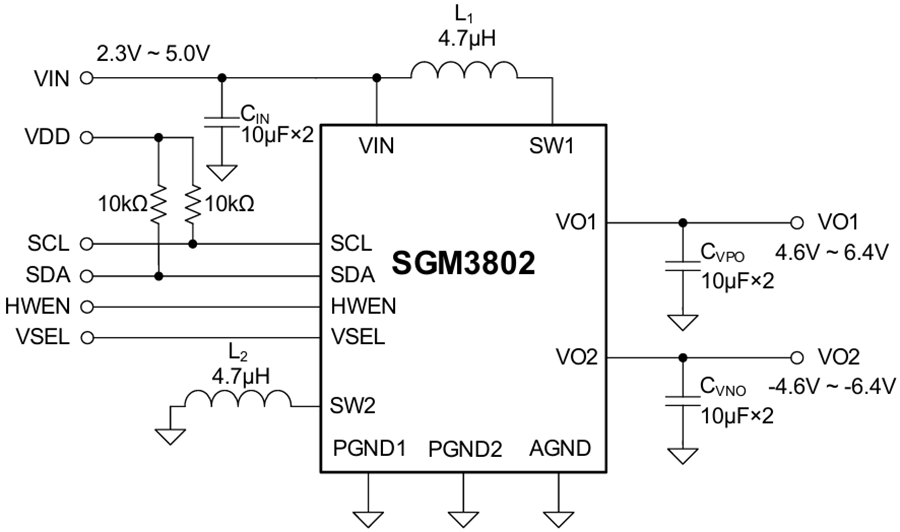

图1 SGM3802典型应用框图
