Ethernet/IP转Profinet 西门子1500与汇川PLC联动技巧

在工业自动化快速发展、工业物联网加速渗透的当下，医药行业作为民生核心产业，正朝着智能化、合规化、高效化方向转型，药品生产流程的精准控制、数据可追溯与设备协同，成为保障药品质量、提升生产效率的核心需求。某大型生物医药企业，其无菌制剂生产线控制体系采用多品牌PLC协同工作，其中负责药品配料、灭菌工序的西门子1500 PLC采用Profinet协议，负责药品灌装、包装工序的汇川PLC采用Ethernet/IP协议，因总线协议异构导致两大控制系统无法实现数据交互，成为制约生产效率提升、合规化升级的关键瓶颈。本文结合该企业实际需求，详细介绍通过塔讯品牌TX 161-RE-EIS/PNS总线协议网关，实现Profinet从站转Ethernet/IP从站的通讯解决方案，为医药行业及各类工业自动化场景的跨协议通讯提供参考。

一、案例项目背景

该生物医药企业专注于无菌注射剂、口服制剂的研发、生产与销售，产品涵盖抗生素、抗病毒药物等，现有无菌制剂生产线年产规模达20亿支，是医药行业中合规化生产的标杆企业。随着医药行业GMP认证标准的不断提升及产能扩张，企业对生产线的协同控制与数据追溯要求大幅提高：西门子1500 PLC作为Profinet主站，依托其高精度控制能力，连接现场配料罐、灭菌柜、洁净空调等核心生产设备，负责采集设备运行参数、下发工艺控制指令，保障药品配料精度与灭菌效果，满足GMP合规要求；汇川PLC作为Ethernet/IP主站，管控药品灌装机、贴标机、包装机等设备，承担药品灌装精度控制、包装溯源与生产流程调度任务，适配医药行业高效、合规的生产需求。

由于Profinet与Ethernet/IP属于两种不同的工业总线协议，无法直接实现数据互通，导致配料、灌装两大核心工序出现严重的协同断层，成为工业自动化升级路上的主要障碍。同时，企业计划搭建工业物联网监控平台，需要通过数据采集器整合两大PLC的运行数据，实现生产全流程数据可追溯，而协议不兼容导致数据采集受阻，无法满足GMP认证中数据可追溯的要求，亟需一款高性能的工业网关解决这一痛点。经过多方选型对比，企业最终选用塔讯TX 161-RE-EIS/PNS总线协议网关，该网关可精准实现Profinet从站转Ethernet/IP从站的协议转换，完美适配现场设备通讯需求，助力企业打通工业物联网数据传输链路，实现合规化、智能化生产。

二、核心功能简介

本次应用的塔讯TX 161-RE-EIS/PNS总线协议网关，是一款专为工业自动化场景设计的智能网关，兼具协议转换、数据采集、稳定传输等核心功能，可作为Profinet从站与Ethernet/IP从站，实现西门子1500 PLC（Profinet协议）与汇川PLC（Ethernet/IP协议）之间的双向数据交互，适配医药行业合规化、高精度的生产需求，具体功能如下：

1.协议转换功能：核心实现Profinet与Ethernet/IP两种总线协议的双向透明转换，塔讯TX 161-RE-EIS/PNS网关作为中间桥梁，将西门子1500 PLC的Profinet数据（配料精度、灭菌温度、洁净度等）转换成Ethernet/IP数据，同步传输至汇川PLC，同时将汇川PLC的控制指令（灌装速度、包装参数等）转换成Profinet数据，下发至西门子1500 PLC，实现两大控制系统的协同联动，破解总线协议异构难题，保障生产流程连贯。

2.数据采集与传输：网关内置高效数据采集器模块，可实时采集两大PLC的运行参数、设备状态、故障信息及生产数据，通过工业物联网链路稳定传输至企业监控平台，实现生产数据实时记录、可追溯，满足医药行业GMP认证要求，为生产调度、设备运维、合规检查提供数据支撑，保障数据传输的实时性与完整性，助力工业物联网平台高效运转。

3.稳定兼容特性：塔讯网关采用工业级设计，兼容西门子、汇川等主流PLC品牌，支持宽电压输入、抗电磁干扰，可适应医药生产车间洁净、高精度的工业环境，确保长期稳定运行，同时支持断线重连、数据缓存功能，避免生产数据丢失，适配工业自动化连续生产与合规追溯需求。

4.便捷配置功能：网关支持网页端配置，操作简单易懂，无需复杂编程，可快速完成Profinet、Ethernet/IP协议参数的设置与数据映射，大幅降低现场实施与调试成本，缩短项目周期，提升工业自动化项目的实施效率，同时配置过程可追溯，符合医药行业合规要求。

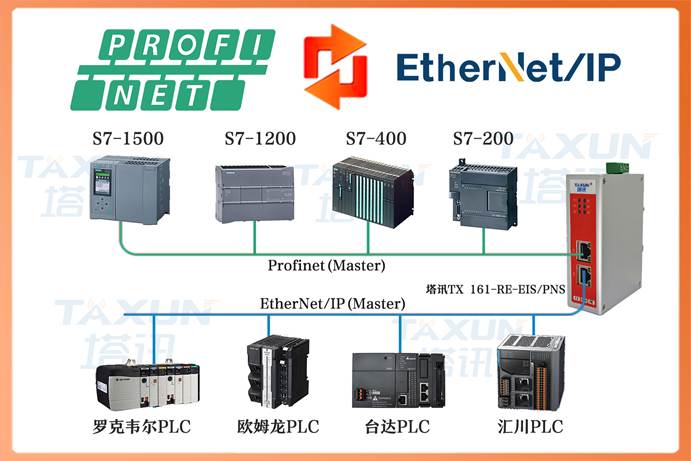

三、系统结构拓扑图

四、现场设备实施配置过程

本次现场实施配置严格遵循工业自动化项目标准流程，结合医药行业洁净车间施工规范，重点围绕塔讯网关的硬件安装、参数配置、通讯调试三个环节展开，步骤清晰可落地、符合合规要求，具体如下：

1.硬件安装（1-2小时）：首先确认现场设备安装位置，选择远离洁净空调出风口、无电磁干扰的区域，将塔讯网关固定在PLC控制柜内，确保网关与两大PLC的安装距离适中，避免信号干扰；随后进行接线操作，采用防干扰工业以太网电缆，将西门子1500 PLC的Profinet接口连接至网关的Profinet接口，将汇川PLC的Ethernet/IP接口连接至网关的Ethernet/IP接口，接线过程中做好标识，便于后续维护与合规检查；最后连接网关电源，检查接线是否牢固，确保电源电压符合网关工作要求（24V DC），接线完成后启动网关，确认指示灯正常亮起（电源灯常亮、通讯灯闪烁表示正常）。

2.网关参数配置（1-3小时）：通过消毒后的电脑连接网关的配置端口，打开网页端配置界面，输入默认用户名和密码登录，配置过程全程记录留痕；首先配置网关基本信息，设置网关IP地址，确保其与西门子1500 PLC、汇川PLC处于同一局域网，避免IP冲突；随后进入协议配置界面，将网关Profinet侧设置为从站模式，匹配西门子1500 PLC的Profinet通讯参数（如子网掩码、网关地址、通讯速率），导入西门子PLC的GSDML文件，完成Profinet从站组态，重点映射配料、灭菌相关参数；再将网关Ethernet/IP侧设置为从站模式，配置Ethernet/IP通讯参数，匹配汇川PLC的通讯参数，完成Ethernet/IP从站组态，重点映射灌装、包装及溯源相关参数；最后进行数据映射配置，将西门子1500 PLC需要传输的参数与汇川PLC需要接收的参数进行对应映射，保存配置并重启网关，确保参数生效，配置文件留存归档，满足合规要求。

3.通讯调试与试运行（1-2天）：配置完成后，启动西门子1500 PLC、汇川PLC及TX 161-RE-EIS/PNS网关，通过PLC编程软件监控通讯状态，调试过程全程记录；首先测试单向数据传输，检查西门子PLC的配料、灭菌参数是否能正常传输至汇川PLC，汇川PLC的灌装、包装控制指令是否能正常下发至西门子PLC；随后进行双向通讯测试，模拟药品生产全流程，确认数据传输实时性（延迟≤50ms），无数据丢失、误传现象，确保配料精度与灌装精度协同匹配；最后进行为期1天的试运行，监控网关运行状态、通讯稳定性，排查各类异常问题，同步验证生产数据可追溯功能，确保系统满足医药行业生产合规与高效运行需求。

五、项目痛点与应用效果

（一）项目痛点

1.协议异构壁垒：西门子1500 PLC的Profinet协议与汇川PLC的Ethernet/IP协议不兼容，无法直接实现数据互通，导致配料、灌装两大核心工序协同断层，生产指令无法同步，配料完成后需人工通知灌装工序启动，单次衔接延迟超5分钟，单日因衔接问题导致的生产停滞达2次，影响产能约80万支/日，同时人工衔接易出现误差，影响药品质量。

2.数据采集与追溯受阻：工业物联网监控平台搭建受阻，缺乏专业的工业网关与数据采集器，无法整合两大PLC的运行数据与生产数据，生产过程中的配料精度、灭菌温度、灌装参数等无法实时记录与追溯，难以满足GMP认证中数据可追溯的要求，存在合规风险。

3.运维效率低下：由于协议不兼容，设备故障需技术人员逐台排查，平均故障处理时间超2.5小时，同时无法实现设备运行状态的实时监控，洁净车间设备巡检需人工进入，不仅增加运维成本，还可能影响车间洁净度，制约工业自动化水平的提升。

4.升级成本过高：若更换其中一种品牌的PLC，需重新搭建控制系统、调试设备，重新完成GMP认证相关验证，不仅投入成本巨大，还会导致生产线长时间停机，影响企业正常生产，与医药行业稳步合规升级的需求相悖。

（二）应用效果

通过塔讯总线协议网关的部署与调试，成功解决了上述项目痛点，实现了西门子1500 PLC与汇川PLC的无缝通讯，推动企业工业自动化与工业物联网建设迈上新台阶，满足医药行业合规化、智能化生产需求，具体应用效果如下：

1.打通通讯壁垒：塔讯TX161-RE-EIS/PNS网关高效实现Profinet与Ethernet/IP协议的双向转换，两大PLC实现实时数据交互，生产指令同步下发，工序衔接延迟降至0.5秒以内，彻底解决生产停滞问题，产能提升12%以上，同时避免人工衔接误差，提升药品生产质量稳定性。

2.完善数据采集与追溯：网关内置数据采集器功能，实时采集两大PLC的运行参数、生产数据，通过工业物联网链路上传至监控平台，实现生产全流程数据实时记录、可追溯，完全满足GMP认证中数据可追溯的要求，消除合规风险，同时为生产工艺优化提供数据支撑。

3.降低运维成本、保障洁净要求：智能网关的稳定运行减少了人工巡检工作量，技术人员可通过监控平台实时掌握设备运行状态，实现故障提前预警与精准排查，故障处理效率提升60%，平均处理时间缩短至1小时以内，运维成本降低30%以上；同时减少人工进入洁净车间的频次，保障车间洁净度，契合医药行业生产规范。

4.助力合规化智能化升级：该解决方案无需更换现有PLC设备，无需重新开展GMP认证验证，大幅降低企业升级成本，同时为工业物联网平台提供了稳定的数据支撑，推动企业实现生产流程智能化调度、设备智能化运维、数据合规化追溯，提升企业核心竞争力，适配医药行业稳步发展的需求。

六、项目实施前后效果对比

对比维度	实施前	实施后（塔讯TX161-RE-EIS/PNS网关）
通讯状态	协议不兼容，无法实现数据互通，工序协同断层	协议双向转换顺畅，数据实时交互，两大PLC协同联动
生产效率	单日停滞2次，产能受影响，人工衔接易出错	无生产停滞，产能提升12%，工序衔接精准高效
数据采集与追溯	人工记录，数据无法追溯，存在合规风险	智能网关+数据采集器自动采集，数据可追溯，满足GMP要求
故障处理	平均处理时间2.5小时，运维成本高，影响洁净度	平均处理时间1小时，效率提升60%，运维成本降低30%
智能化与合规性	工业物联网平台无法正常运行，合规性不足	打通工业物联网数据链路，实现智能化运维与合规追溯

七、案例总结

医药行业作为民生刚需产业，也是工业自动化、工业物联网技术渗透的重点领域，其合规化、智能化升级离不开设备协同与数据互通，而总线协议异构导致的设备通讯问题，成为众多医药企业升级路上的核心瓶颈。本次案例中，塔讯总线协议网关凭借稳定的协议转换能力、便捷的配置操作、工业级的稳定性能，成功实现了西门子1500 PLC（Profinet协议）与汇川PLC（Ethernet/IP协议）的双向通讯，完美解决了协议不兼容、数据采集追溯受阻、运维效率低下等痛点，充分发挥了物联网网关的核心作用，契合医药行业合规化生产需求。

塔讯TX161-RE-EIS/PNS总线协议网关作为一款高性能的工业网关、智能网关，不仅适配医药行业洁净、合规、高精度的生产场景，还可广泛应用于新能源、物流、通用工业自动化等多个领域，为不同品牌、不同协议的PLC、传感器、执行器等设备提供高效的协议转换与数据采集服务，助力企业打通工业物联网数据传输“最后一公里”。

随着医药行业GMP认证标准的持续提升，工业自动化与工业物联网的融合将更加紧密，总线协议转换与数据追溯需求将持续增长。塔讯网关凭借其优异的性能与广泛的兼容性，将成为医药企业打破协议壁垒、实现合规化智能化升级的重要支撑，为各行业工业自动化水平的提升注入新动力，推动工业领域向更高效、更智能、更合规的方向发展。
