光伏系统接地故障的主要类型与测试方法

光伏系统的接地故障具有多种不同类型，需要采用不同的测试技术来识别和定位。要第一时间确定哪种测试方法能提供最快且最准确的结果，往往颇具挑战性。无论系统类型或规模如何，接地故障都是光伏系统中最常见的问题之一。

载流导体接触接地的金属部件时，可能会发生如下几个问题：

可能导致非载流金属部件(如模块框架)带电，这会造成重大安全隐患。

接地故障可能引发电弧放电，由此产生的高温和火花可能导致火灾。

通过接地故障点流入大地的电流不会流入逆变器，降低了系统性能，减少收益。见下图D支路：

本文简要探讨接地故障的类型，介绍用于识别和定位接地故障的不同测试方法，并讨论何时采用何种测试方法才能获得最快的结果。

直流接地故障有两种类型

接地故障分为两种类型：硬接地故障和间歇性接地故障。

1硬接地故障是指载流导体与接地金属部件之间形成的低电阻连接

这类故障一旦发生始终存在，并将触发逆变器中的接地故障检测系统跳闸。

硬接地故障的原因多种多样，但大多数都源于工作执行不力。

常见的安装时发生的问题包括线缆被夹扁、损坏或管理不当。

由于这类接地故障一旦发生始终存在，使用下文所述的任何测试方法都相对容易发现故障。然而，某些测试方法因其流程要求或其他局限，可能需要数天时间才能完成。

2间歇性接地故障属于高电阻故障，其发生与消失取决于环境或机械条件

通常是由线缆被光伏板太阳能自动追踪装置夹住所导致。

也可能在系统接触到湿气时出现，例如下雨或清晨有露水时。

由于间歇性接地故障可能具有高电阻和瞬态特性，因此其识别过程可能较为复杂，定位工作则更为困难。

此类故障仅在特定条件下才会触发逆变器的接地故障保护跳闸。

定位接地故障的测试方法

1绝缘电阻测试

福禄克(Fluke)工具：绝缘电阻测试仪、SMFT-1000多功能光伏I-V曲线测试仪

定义/工作原理：

定义：绝缘电阻测试(IRT)是一种用于检测对地电阻较低的导体的测试方法。

工作原理：它通过导体发送高电压、小电流信号，并测量对地泄漏电流，测得数值以欧姆为单位。

解读：低电阻值表示可能存在接地故障。

用例：

故障位置未知：无法确定哪个电路存在接地故障时使用。

系统性隔离：

--测试整个汇流箱以缩小受影响区域。

--然后测试受影响汇流箱中的各个组串。

间歇性故障：

--可帮助检测某些间歇性接地故障。

--最佳方式是在相同环境条件下比较相似的组串。

最适合用于：

硬接地故障(对地路径清晰且电阻低)。

大型光伏系统的初始故障隔离。

对相似的光伏组串进行对比测试，以发现细微问题。

局限：

故障定位精度：IRT无法精确定位接地故障的具体位置。

需要物理断开：组串通常需要进行隔离(例如，将负极侧与母线断开)，这将：

--很耗时

--若反复进行，可能导致磨损或损坏

间歇性故障检测：

--可能遗漏仅在特定条件下出现的故障。

--需要仔细比较类似电路才能推断出问题所在。

单独使用无法确定故障点：可配合Fluke GFL-1500使用，以精确定位故障。

2对地电压测试

福禄克(Fluke)工具：万用表、光伏钳表

定义/工作原理：

定义：该方法测量直流正极或负极导体与地之间的电压。

正常状态：多数情况下，逆变器断开时，任一直流导体与地之间均不应存在电压(即读数接近零)。

故障状态：接地故障会在导体(正极或负极)与地之间形成连接，导致该导体与地之间产生可测量的电压。

应用：

帮助识别发生故障的光伏组串。

通过基本计算，可估算故障在组串中的大致位置。

用例：

查找故障组串：检测哪个组串存在接地故障。

故障定位估算：通过电压读数和简单计算确定故障的大致位置。

间歇性故障排查：故障诱因条件重现时，可检测间歇性故障，例如：

--移动太阳能追踪器

--潮湿条件下进行测试

最适合用于：

硬接地故障(直接、低电阻故障)。

需要对故障位置进行粗略估算的情况。

阵列条件可变，可用于故障重现。

局限：

要求隔离：

--必须将光伏组串的负极侧与其他组串或逆变器断开。

--这既耗时又存在安全隐患，频繁进行还会损坏端子。

对间歇性故障未必始终有效：

--需要能够可靠地重现故障条件。

仅粗略估算：

--提供近似而非精确的故障位置。

3先进的接地故障定位测试

福禄克(Fluke)工具：Fluke GFL-1500光伏系统接地故障定位仪

定义/工作原理：

定义：用于快速识别和定位光伏系统接地故障的专用工具。

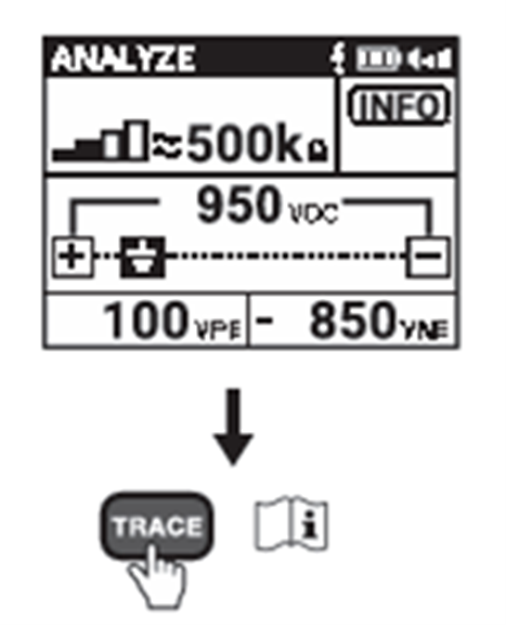

分析功能：

--测量开路电压、正极对地电压和负极对地电压。

--估算故障电阻(单位：欧姆)，并返回以下四个结果之一：

1.硬接地故障(低电阻，低对地电压)

未检测到故障

高电阻故障(存在电压，但电阻较高)

高电容和高电阻(因系统特性导致结果不明确)

故障功能：

--注入可跟踪信号，可通过接收器(带音频警报)或夹钳来精确定位故障。

开路功能：

--注入可跟踪信号，通过接收器跟踪该信号以精确定位电路中的中断位置。

绘图(MAP)功能：

--通过电路发送可跟踪信号，该信号可使用接收器或夹钳进行跟踪，从而绘制阵列的电路图。安装文档和组串图不明确或不可用时，该功能会很有帮助。

用例：

硬接地故障检测与定位

--快速检测是否存在接地故障。

--精确定位故障。

间歇性故障调查

--若能重现导致故障的条件，则可检测间歇性故障，例如：

*移动太阳能追踪器

*潮湿条件下进行测试

断路识别：

--能够发现开路断点，例如模块间互连故障。

路径绘制：

--帮助绘制系统的电路图，即使没有准确的接线文档。

最适合：

需要在故障诊断和排除过程中兼顾速度与精度的技术人员。

硬接地故障，以及许多高电阻故障。

手动测试速度太慢或结果不明确的情况。

复杂或未被记录的阵列，其绘图功能很有帮助。

局限：

需要培训：

--初始学习曲线；用户必须熟悉设备操作才能有效使用。

并非对所有故障都万无一失：

--对于高电容和高电阻系统，可能返回不确定的结果。

取决于具体设备：

--依赖于正确输入(例如模块数量)，才能通过分析功能中的模块图实现准确的故障定位。

某些应用需要正确的工作流程

--在某些工作流程和功能中，必须隔离电路才能获得准确结果。

应采用哪种接地故障测试方法——以及何时采用

接地故障的表现形式并非总是相同，因此任何单一的测试方法都不足以单独解决故障。无论设计如何或质量如何，任何光伏系统都可能单独或同时发生硬接地故障和间歇性故障。为高效、安全地诊断和排除故障，技术人员应常备多种诊断工具，以便迅速确认接地故障的存在、精确定位故障位置，并尽快使系统恢复运行。

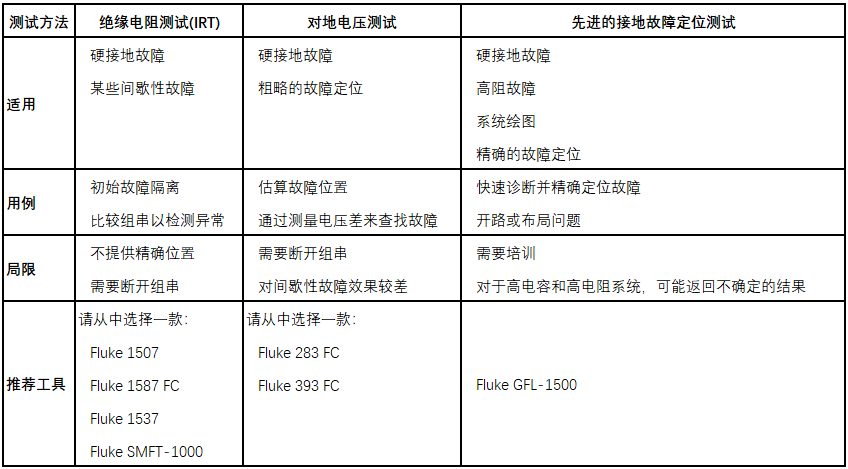

利用下表，比较每种测试方法的优势与局限性，并根据故障类型和现场条件选择合适的方法：

无论采用何种方法，为部署全部三种诊断方案做好准备，将使您有最大机会快速识别并解决接地故障——无需反复试错或造成不必要的停机。

结论：安全、速度与精度始于得心应手的工具

太阳能技术人员常常面临压力，需安全且迅速地修复系统。接地故障，无论是持续性故障还是间歇性故障，都可能危及人员安全，影响电力产出。这就是为什么核心目标很简单：

识别故障

精确定位

高效且安全地修复

为此，技术人员需要根据具体的故障情况选择合适的处理方法。硬接地故障可通过电压测试或绝缘电阻测试被快速发现，但精确定位则需要更高精度。除非具备适当条件和合适工具，否则可能无法检测到间歇性接地故障。在更为复杂或高风险系统中，诸如Fluke GFL-1500接地故障定位仪等先进的诊断工具，能大幅缩短故障诊断和排除时间，降低工作强度。

简而言之，若想确保光伏系统安全、高效且盈利，就必须配备全套工具并掌握其合理运用之道。即如何根据故障选择合适方法——并一次修复成功。
