电磁屏蔽箱在电磁干扰（EMI）诊断工程中的应用

电磁屏蔽箱作为一种基础且关键的电磁兼容（EMC）测试工具，在EMI诊断中扮演着“电磁隔离实验室”的角色。本方案详细阐述了如何利用电磁屏蔽箱，对电子设备或模块进行高效、精准的电磁干扰问题定位、分析与验证，从而缩短产品研发周期，提升产品电磁兼容性。

1. 屏蔽箱在EMI诊断中的核心功能

提供纯净的测试环境：隔离外部广播、基站、Wi-Fi等复杂环境电磁噪声，确保被测设备（EUT）的辐射发射测试结果真实可信。

实现局部噪声定位：允许对设备的特定模块（如电源、时钟、高速接口）或单个噪声源进行独立隔离测试，精准定位干扰源头。

辅助传导干扰分析：配合线路阻抗稳定网络（LISN）和滤波器件，在屏蔽环境下评估电源线或信号线上的传导发射。

验证整改措施有效性：在相同的屏蔽环境下，对比整改前后（如增加滤波器、屏蔽罩、磁环等）的EMI水平，量化评估整改效果。

预测试与一致性筛查：在送检正式第三方实验室前，进行低成本、高效率的预测试和批量生产产品的一致性快速筛查。

2. 诊断应用流程与操作步骤

阶段一：问题复现与基础诊断

准备：将EUT置于屏蔽箱内测试台，连接必要的电源（经滤波穿透板）和负载。控制信号线通过屏蔽接口板（带滤波功能）引出。

环境本底噪声测试：在EUT断电状态下，使用接收机或频谱分析仪连接箱内天线，扫描关注频段，记录并确认箱内电磁环境足够“干净”。

整体辐射发射测试：EUT上电并在典型工作模式下运行。使用频谱仪和天线，在屏蔽箱内按照预设标准（如CISPR标准）或自定义频段进行扫描，捕捉并记录所有超标或可疑的辐射发射点（频率、幅度、带宽）。

传导发射预诊断：将LISN与EUT放置在屏蔽箱内，通过屏蔽箱接口板上的射频接口将LISN输出端口连接EMI接收机，测试电源端口的传导发射。

阶段二：干扰源精确定位

模块/局部隔离法：

1、关闭EUT非必要功能模块，逐个激活测试，观察频谱变化，定位主要干扰模块。

2、对怀疑模块使用独立的小型屏蔽盒或铜箔胶带进行临时包裹和接地，观察相应频点噪声是否显著降低。

近场探头辅助定位：

1、在屏蔽箱内，使用近场探头（磁性探头和电场探头）靠近EUT的PCB、电缆、缝隙等部位进行精细扫描。

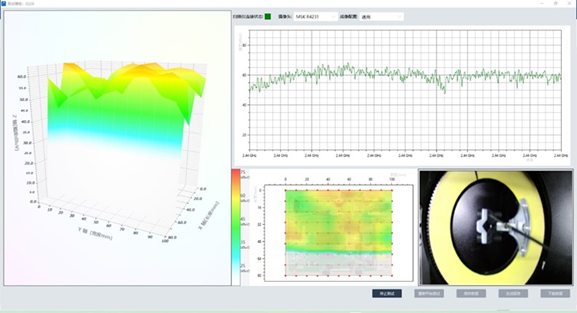

2、结合EMI扫描仪，精确定位辐射“热点”，如时钟电路、开关电源、高速数据线等。

电缆与接口诊断：

1、在屏蔽箱内，逐一拔插或更换I/O电缆，观察噪声变化，诊断电缆是否为辐射天线或噪声传导路径。

2、在电缆上套用铁氧体磁环，验证其对噪声的抑制效果。

阶段三：整改措施验证

实施整改：根据定位结果，在屏蔽箱内对EUT实施初步整改措施，例如：修改PCB接地、增加去耦电容、粘贴导电泡棉、增加屏蔽罩、优化滤波器参数、调整电缆布线等。

对比测试：在完全相同的测试配置和位置下，重新运行辐射和传导发射测试。

效果评估：将整改前后的频谱图或EMI成像图叠加对比，量化分析各频点改善程度（dB值），确认整改措施的有效性。若无效或恶化，则快速调整方案并重新验证。

阶段四：系统验证与回归测试

所有局部整改完成后，在屏蔽箱内进行EUT全功能、全负载状态下的最终集成测试。

3. 关键设备配置建议

电磁屏蔽箱体：（例如OI-ES系列电磁屏蔽箱）频率范围覆盖待诊断设备的主要干扰频段（如30M-6GHz或更高）。屏蔽效能（SE）一般要求≥60dB @ 1GHz。尺寸需容纳EUT及必要测试附件。

测试仪器：频谱分析仪（含准峰值和平均值检波器，例如FPL系列频谱分析仪）或EMI接收机。近场探头套装（H场/E场，例如OI-IC08set近场探头套件）。LISN（用于传导测试）。

辅助设备：射频吸波材料（抑制箱内谐振，特别针对高频）、滤波器面板（用于电源和信号线穿透）、监控摄像头（观察箱内EUT状态）。（关联下海洋的低辐射监控系统链接）

4. 注意事项与局限性

箱体谐振：屏蔽箱是一个谐振腔，在某些频率点会产生驻波，影响测试准确性。可通过内贴吸波材料、改变EUT位置或使用时域法（如使用脉冲信号）来识别和规避谐振点。

测试非完全等效：屏蔽箱内的测试环境与开阔场（OATS）或半电波暗室（SAC）不同，主要用于对比和诊断，而非获取绝对合规性数据。最终合规性测试必须在标准场地进行。

接地与隔离：确保屏蔽箱良好单点接地，所有进出线缆经过有效滤波，防止“猪尾巴”效应引入噪声或造成泄漏。

热管理与观测：长时间测试需注意EUT散热，可通过箱体通风波导窗解决。利用观察窗或摄像头监控设备状态。

结论

电磁屏蔽箱是EMI诊断工程中不可或缺的敏捷工具。通过构建受控的电磁环境，它使研发人员能够快速、反复地定位干扰源、验证整改思路，从而将EMI问题在研发早期予以解决，大幅降低后期整改成本和项目风险。本方案提供的系统化诊断流程，可有效指导工程师利用屏蔽箱提升EMC设计能力和问题解决效率。
