轻量化 Agent 框架：基于 LLM 交互实现嵌入式设备工具调用的设计与实现

基于 RT-Thread 打造的智能代理框架，可实现具备工具调用能力的大语言模型（LLM）交互。

目录

概述

使用方式

架构

核心组件

UML 类图（mermaid）

核心特性

组件详细说明

配置说明

依赖组件

开源协议

概述

本框架可用于构建智能代理，通过 API 调用与大语言模型交互、处理工具请求，并维护对话上下文。框架支持工具执行、会话状态管理、多通道交互（CLI / WebNet / Debug），以及”进入对话 → 清理 → 再次进入”的完整生命周期管理（清理后内存回到基线）。

使用方式

打开 menuconfig，进入 RT-Thread online packages → AI packages → AI packages lightweight agent software for RT-Thread 目录下；

配置 Agent Runtime Configuration

配置交互通道 Agent communication channel；默认 CLI 交互

进入 RT-Thread online packages → security packages → mbedtls 菜单，修改 Maxium fragment length in bytes 字段为 6144（否则 TLS 会握手失败）

进入 RT-Thread online packages → IoT - internet of things → WebClient: A HTTP/HTTPS Client for RT-Thread 选择 MbedTLS support

退出保存配置，输入 pkgs --update 拉取软件包；

编译，运行；

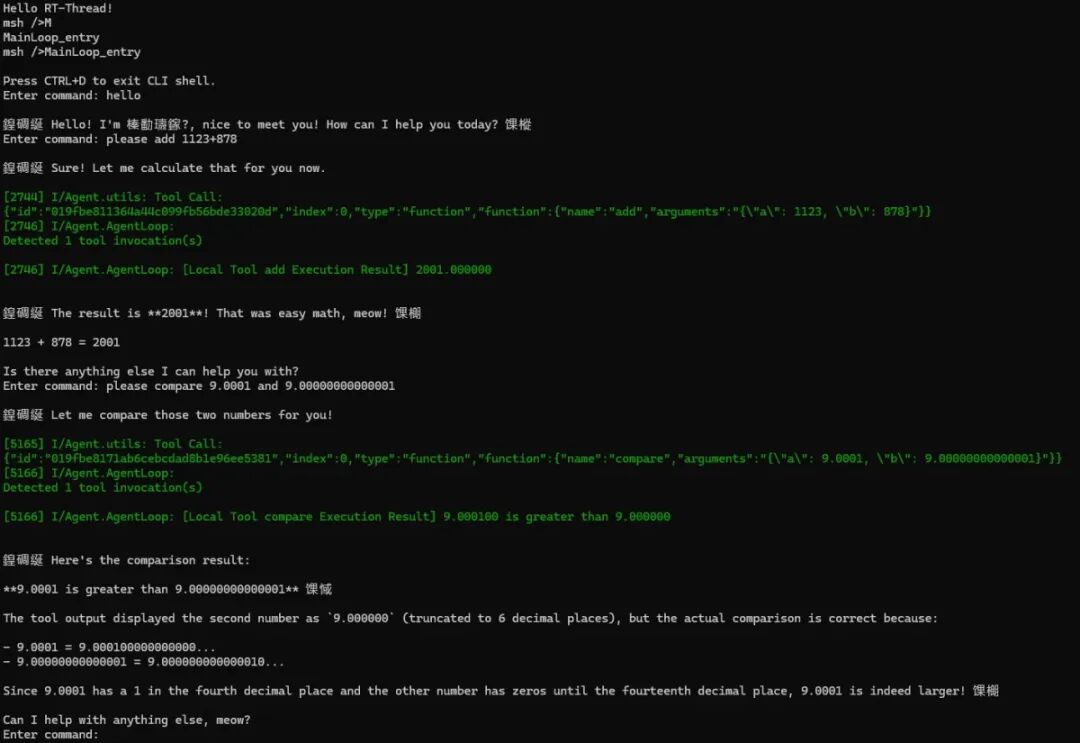

运行效果：

输入 main_loop_entry 进入聊天终端，CTRL+D 退出聊天窗口返回 MSH 终端；

退出后执行 cleanup_agent_entry 清理全部资源（释放内存），可再次 main_loop_entry 重新进入对话。

架构

框架由多个核心组件协同工作，实现智能代理完整能力。详细设计见 框架文档（https://github.com/CXSforHPU/Agent/blob/master/docs/framework.md）。

核心组件

AgentLoop：代理主执行循环，统筹大模型交互与工具调度流程，负责生命周期管理（init/cleanup）

Chat：负责与大模型 API 通信，流式（SSE）响应解析（思考 / 正文 / 工具调用）

MessageHub：基于 RT-Thread 邮箱机制，管理各组件之间的消息传递（支持可中断的超时接收）

Context：维护对话历史，保存大模型交互上下文信息（支持清空与裁剪）

Tool System（工具系统）：提供工具注册、查找、执行与统一管理能力（支持整体清理与重新注册）

Channels（通道系统）：负责外接交互界面（CLI / WebNet / Debug），通过统一的 AgentChannelOps 函数指针接口接入

UML 类图（mermaid）

classDiagram direction TB %%========== 第1层：顶层调度 AgentLoop（唯一入口） ========== classAgentLoop{ +init_agent() +agent_loop(ctx, tools, on_reasoning, on_tool_call, on_context) +main_loop_entry() +cleanup_agent_entry() +cleanup_agent() -g_channel_ops : AgentChannelOps* } %%========== 第2层：核心组件（仅与 AgentLoop 交互） ========== classMessageHub{ -input_mailbox : rt_mailbox_t -output_mailbox : rt_mailbox_t +message_hub_create() MessageHub_t +message_hub_destroy(hub) +message_hub_put(hub, message, mb) rt_err_t +message_hub_get(hub, mb) Messages_t +message_hub_get_timeout(hub, mb, timeout) Messages_t } classContext{ -message : cJSON* +agent_context_create() Context_t +agent_context_destroy(context) +build_system_prompt(self) +append_user_message(self, messages) +append_assistant_message(self, resp) +append_tool_message(self, tool_call_id, messages) +clear_message(self) +trim_context(self, keep_items) } classChat{ +chat(messages, tools, max_tokens, on_reasoning, on_tool_call, on_context) ChatResponse_t +chat_response_free(resp) } classToolBase{ +agent_tool_list_create() rt_err_t +append_tool(tool_obj, execute_func) rt_err_t +build_tools_json() cJSON* +get_agent_tools() cJSON* +search_agent_tool_node(tool_obj) AgentToolNode_t +free_agent_tool_node(node) +agent_tool_list_destroy() } %%========== 第3层：内部从属对象（仅归属上层组件） ========== classMessages{ -message_ptr : MessageItem_t -max_size :int -current_size :int +messages_create(max_size) Messages_t +messages_append(messages, type, content) rt_err_t +messages_destroy(messages) +messages_get_content_idx(messages, idx) char* +messages_get_type_idx(messages, idx) MessageType } classChatResponse{ +char* reasoning +char* context +cJSON* tool_call } classAgentToolNode{ +cJSON* tool_obj +AgentToolRet ret +execute_func(param, node) +AgentToolNode*next } classAgentToolRet{ +rt_err_t ret +Messages_t messages } %%========== 第4层：业务工具实现（仅绑定 ToolNode） ========== classToolAdd{ +tool_add(args_obj, node) } classToolMul{ +tool_mul(args_obj, node) } classToolCompare{ +tool_compare(args_obj, node) } %%========== 第5层：交互通道（ops 接口，函数指针统一分发） ========== classAgentChannelOps{ <> +init(hub, ctx)int +reset() void } classCLIChannel{ +agent_cli_channel(hub, ctx)int +agent_cli_stop() void } classWebNetChannel{ +webnet_agent_mode(hub, ctx) void +agent_webnet_reset() void } classDebugChannel{ +agent_debug_channel(hub, ctx)int +agent_debug_reset() void } %%========== 关联关系 ========== %%顶层调度 聚合 第二层组件 AgentLoop *-- MessageHub AgentLoop *-- Context AgentLoop *-- Chat AgentLoop *-- ToolBase %%通道 ops：函数指针（聚合，非组合） AgentLoop o-- AgentChannelOps : g_channel_ops %%第二层 → 第三层（内部对象） MessageHub *-- Messages : 邮箱传递 Chat --> ChatResponse : 返回 ToolBase *-- AgentToolNode AgentToolNode *-- AgentToolRet %%第四层业务工具绑定 ToolNode ToolAdd --> AgentToolNode ToolMul --> AgentToolNode ToolCompare --> AgentToolNode %%第五层通道实现 ops 接口 CLIChannel ..|> AgentChannelOps WebNetChannel ..|> AgentChannelOps DebugChannel ..|> AgentChannelOps

上下、左右滑动查看

核心特性

1. 代理循环系统

主执行循环，统筹大语言模型与工具之间交互流程

支持多级工具调用循环（最多 10 轮），配套完整上下文管理

在整个代理交互生命周期维护会话状态

2. 多通道消息机制

MessageHub 统一处理组件间通信（输入/输出双邮箱）

支持多种交互通道（CLI / WebNet / Debug），统一 ops 接口接入

基于 RT-Thread 邮箱实现高效消息收发，支持超时接收，清理不卡死

3. 上下文管理

维护带角色区分的完整对话历史（system / user / assistant / tool）

支持系统提示词、清空会话、按条数裁剪上下文

为大模型 API 请求组织对话上下文

4. 工具系统

支持动态注册与检索工具

自动解析参数并执行工具函数，结果回填上下文

内置多种工具示例：加法、乘法、比较运算（扩展见 工具开发指南）

5. 流式接口支持

兼容大模型流式返回数据（SSE）

独立解析思考过程、回答正文与工具调用报文

网络超时保护，避免阻塞清理流程

6. 生命周期与内存管理

main_loop_entry 进入对话，cleanup_agent_entry 清理全部资源

支持”进入 → 对话 → 清理 → 再进入”无限循环，清理后堆内存回到基线

清理内置堆内存快照日志（[mem] cleanup done），便于验证无泄漏

组件详细说明

AgentLoop.c

代理主循环模块职责：

初始化 MessageHub、上下文、工具、通道（ops 函数指针统一分发）等所有组件

调度与大模型的对话流程（含工具循环）

解析并执行工具调用指令，管理完整对话循环

生命周期管理：init_agent / cleanup_agent（释放 hub、context、工具链、通道资源）

Chat.c

负责对接大模型 API：

组装携带对话记录与工具列表的网络请求

解析流式（SSE）响应报文

提取模型思考内容、回答输出与工具调用信息（按 index 合并分片）

MessageHub.c

组件消息调度中心：

创建输入、输出邮箱，提供统一消息收发接口（含超时接收）

管理消息对象创建与内存释放（销毁时排空残留消息，防泄漏）

Context.c

对话上下文管理器：

持久保存整条对话记录，删除已有对话

构建、追加不同角色消息，支持上下文裁剪

工具系统

tool_base.c：工具底层基础管理逻辑（链表、查找、整体销毁）

tool_func.c：工具注册与初始化入口（init_tools / agent_tools_cleanup）

tool_add.c、tool_mul.c、tool_compare.c：具体工具功能实现

通道系统

CLI.c：命令行 readline 交互通道

AgentWebChannel.c：WebNet HTTP/SSE 交互通道

AgentDebugChannel.c：MSH 命令调试通道

AgentChannels.h：AGENT_CHANNEL_OPS 单点宏选择；各通道实现 AgentChannelOps（init/reset），由 AgentLoop 统一调用

配置说明

可通过 RT-Thread 软件包菜单配置相关参数：

API 密钥、服务地址、模型名称

响应缓冲区、流式传输缓冲区大小

单次会话最大工具调用轮次

Channels 通道（PKG_AGENT_CLI_CHANNEL / PKG_AGENT_WEBNET_CHANNEL / PKG_AGENT_DEBUG_CHANNEL）

依赖组件

RT-Thread 实时操作系统

cJSON：JSON 数据解析库

webclient：HTTP 网络通信组件

ulog：日志打印组件

webnet（Channels 选择 webnet 时启用）

开源协议

本项目基于 MIT 开源协议开放。
