EtherNet/IP转EtherCAT协议转换塔讯网关助力工业自动化产线高效运行

一、案例背景

随着新能源汽车产业发展，动力电池检测成为质量保障关键，工业自动化与工业物联网的融合是产线高效运行的核心支撑。某大型动力电池企业搭建的高精度检测产线，以罗克韦尔PLC（EtherNet/IP主站）为控制核心，汇川检测设备（EtherCAT主站）为检测执行端，两者因总线协议差异形成数据壁垒，无法实现实时数据交互与指令下发。

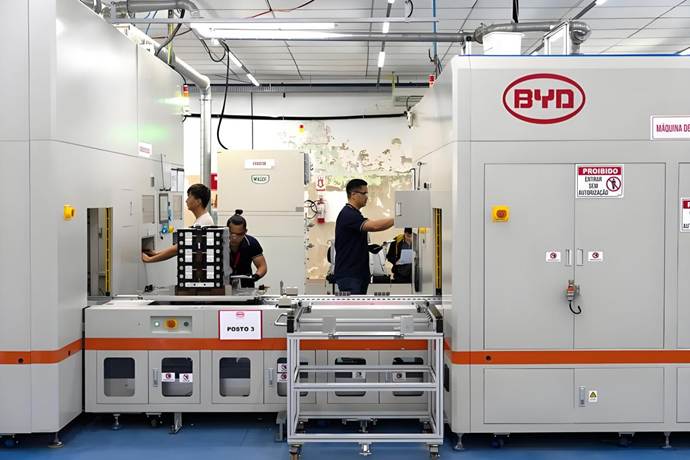

为打通工业自动化产线“数据孤岛”、完善工业物联网架构，企业选用塔讯TX161-RE-ECS/EIS智能网关，其高效的EtherNet/IP转EtherCAT协议转换能力，可适配两种主站通讯需求，兼具数据采集器功能，保障检测数据实时传输。现场为动力电池检测车间，存在电磁干扰、温度波动等工况，网关安装于PLC控制柜旁，通过屏蔽线缆连接双方设备，确保复杂环境下稳定运行。

二、协议转换网关功能简介

塔讯TX161-RE-ECS/EIS智能网关是工业自动化场景专用的工业级设备，兼具智能网关与数据采集器双重属性，是工业物联网的核心枢纽，核心功能适配动力电池检测产线需求，具体如下：

1.高效协议转换：实现EtherNet/IP与EtherCAT双向透明转换，无需修改原有设备程序，支持双向数据映射，转换延迟≤5ms，彻底解决总线协议不兼容问题。

2.数据采集处理：内置采集模块，实时采集检测数据与设备运行数据，完成数据过滤清洗，支持缓存1000条以上数据，避免网络中断导致数据丢失。

3.工业级稳定性：铝合金外壳，抗电磁干扰、防尘防潮，工作温度-40℃~85℃，24V DC冗余供电，MTBF≥10万小时，可7×24小时不间断运行。

4.灵活配置运维：支持Web端本地与远程配置，操作便捷，具备完善故障诊断功能，可快速定位解决问题，提升工业物联网系统运维效率。

5.扩展兼容性：兼容多种工业总线与物联网协议，可接入新增设备，支持对接MES、SCADA系统，为产线数字化升级提供扩展空间。

三、系统结构拓扑图

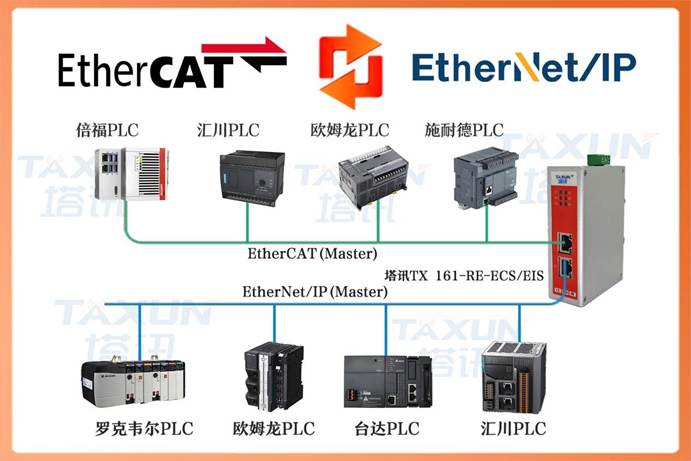

本系统以塔讯智能网关为核心，构建“控制层-网关层-设备层”三层架构，实现罗克韦尔PLC与汇川检测设备无缝通讯，系统结构拓扑图如下：

四、解决方案

针对总线协议不兼容、数据无法实时交互的核心痛点，结合工业自动化工况与工业物联网需求，依托塔讯TX161网关制定以下解决方案：

1.系统架构：采用“控制层-网关层-设备层”三层设计，PLC（EtherNet/IP主站）负责调度管控，网关承担协议转换与数据传输，汇川设备（EtherCAT主站）负责检测数据采集与指令执行。

2.协议转换：网关双主从一体设计，分别与PLC、汇川设备建立通讯，通过配置软件实现数据双向映射，无需修改原有程序，降低改造成本。

3.数据传输：利用网关数据采集器功能，100ms/次采集数据并标准化处理，采用屏蔽CAT6a线缆与冗余设计，支持缓存续传，保障数据稳定实时。

4.运维监控：支持Web端远程运维与故障诊断，可对接MES系统，实现数据集中管理，为产线优化提供支撑。

5.现场部署：网关安装于PLC控制柜旁DIN导轨，24V冗余供电，通讯线缆做好屏蔽接地，首尾添加终端电阻，适配车间复杂工况。

五、实施配置过程

实施遵循“硬件部署-软件配置-调试测试-试运行-正式投运”流程，具体步骤如下：

1.前期准备：清点设备线缆，明确双方通讯参数，准备配置电脑与调试软件并完成调试。

2.硬件部署：固定网关并远离强干扰设备，完成冗余供电、通讯接线与接地处理（接地电阻≤1Ω）。

3.网关基础配置：配置电脑与网关组网，修改网络参数适配PLC，开启冗余供电功能。

4.协议转换配置：导入设备ESI/EDS文件，配置EtherCAT同步参数与PDO映射，设置EtherNet/IP通讯参数，验证数据映射准确性。

5.设备配置：在PLC与汇川设备中导入网关EDS文件，匹配通讯参数，绑定数据标签与检测功能。

6.调试测试：完成通讯、数据传输、故障与性能测试，确保延迟≤5ms、丢包率≤0.01%。

7.试运行与投运：7天试运行无异常后正式投运，定期巡检维护，保障系统稳定运行。

六、项目痛点、应用效果及实施前后对比

6.1项目痛点

本动力电池检测产线在实施塔讯TX161-RE-ECS/EIS智能网关协议转换方案前，核心痛点集中在总线协议不兼容、数据交互困难，以及工业物联网架构不完善等方面，具体如下：

1.协议壁垒突出，数据无法互通：罗克韦尔PLC采用EtherNet/IP总线协议，汇川检测设备采用EtherCAT总线协议，两种总线协议的底层架构、数据帧格式不同，无法直接建立通讯连接，形成“数据孤岛”，汇川检测设备采集的动力电池检测数据无法实时上传至罗克韦尔PLC，PLC下发的控制指令也无法精准传达至检测设备，导致产线检测流程无法实现自动化闭环控制，严重影响检测效率。

2.数据采集效率低，误差率高：由于无法实现数据实时交互，原有检测数据依赖人工记录与手动录入，不仅增加了人工工作量，还存在数据滞后、录入错误等问题，数据误差率超过15%，无法为产线质量管控、工艺优化提供精准的数据支撑，违背了工业物联网实时性、精准性的核心要求。

3.运维难度大，成本高：产线设备分散，无统一的通讯管控平台，当出现通讯异常、数据丢失等问题时，工程师需要逐一排查罗克韦尔PLC、汇川检测设备的通讯状态，排查难度大、耗时久，导致产线停机时间长，运维成本居高不下；同时，原有通讯方案无冗余设计，工业现场的电磁干扰易导致通讯中断，进一步影响产线稳定性。

4.数字化升级受阻：由于数据无法实时汇总与上传，检测数据无法接入企业MES系统、SCADA系统，工业自动化与信息化脱节，无法实现检测数据的集中管理、分析与可视化监控，制约了产线的数字化、智能化升级，无法满足工业物联网建设的需求。

5.检测流程脱节，效率低下：由于控制指令无法实时下发，汇川检测设备的检测操作需要人工启动与控制，检测流程与PLC的调度流程脱节，导致产线检测节拍混乱，单次检测时间过长，无法满足大规模动力电池检测的需求，影响企业产能提升。

6.2应用效果

通过部署塔讯TX161-RE-ECS/EIS智能网关，实现EtherNet/IP与EtherCAT总线协议的高效转换，彻底破解了项目痛点，推动工业自动化与工业物联网的深度融合，取得了显著的应用效果，具体如下：

1.打通协议壁垒，实现数据实时互通：通过智能网关的协议转换功能，成功实现罗克韦尔PLC与汇川检测设备的双向数据交互，检测数据传输延迟≤5ms，丢包率≤0.01%，汇川检测设备采集的动力电池充放电、内阻、容量等数据可实时上传至罗克韦尔PLC，PLC下发的控制指令可精准传达至检测设备，实现检测流程的自动化闭环控制，彻底打破“数据孤岛”，充分发挥了总线协议转换与工业网关的核心价值。

2.提升数据采集效率与准确性：依托网关的数据采集器功能，实现检测数据的自动化采集、过滤与传输，替代了人工记录与录入，数据误差率降至0.1%以下，数据采集效率提升80%以上，为产线质量管控、工艺优化提供了精准、实时的数据支撑，助力工业物联网数据中台的搭建。

3.降低运维难度与成本：网关具备完善的故障诊断、远程运维功能，工程师可通过Web端实时监测系统运行状态，快速定位并解决通讯异常、数据异常等问题，故障响应时间从原来的40分钟缩短至5分钟以内，产线停机率降低60%以上；同时，网关的工业级稳定性能与冗余供电设计，确保系统7×24小时不间断运行，运维工作量减少70%，大幅降低了运维成本。

4.推动产线数字化升级：网关支持与企业MES系统、SCADA系统对接，将检测数据实时上传至上层管理系统，实现检测数据的集中管理、查询、分析与可视化监控，搭建起完善的工业物联网架构，推动工业自动化与信息化深度融合，为企业数字化决策、产线优化提供了有力支撑，助力动力电池检测产线实现智能化升级。

5.提升产线检测效率与产能：实现检测流程的自动化闭环控制，检测节拍更加规范，单次动力电池检测时间从原来的15分钟缩短至8分钟，产线检测效率提升47%以上，可满足大规模动力电池检测的需求，有效提升企业产能；同时，检测数据的精准性提升，动力电池检测合格率提升3%，进一步提升企业产品竞争力。

6.适配复杂工业环境，运行稳定可靠：塔讯TX161智能网关具备良好的抗电磁干扰、防尘、防潮性能，适配动力电池检测车间的复杂工况，经过长期运行验证，系统运行稳定，无重大故障发生，确保产线连续稳定生产，充分体现了工业级智能网关的可靠性与实用性。

6.3实施前后效果对比

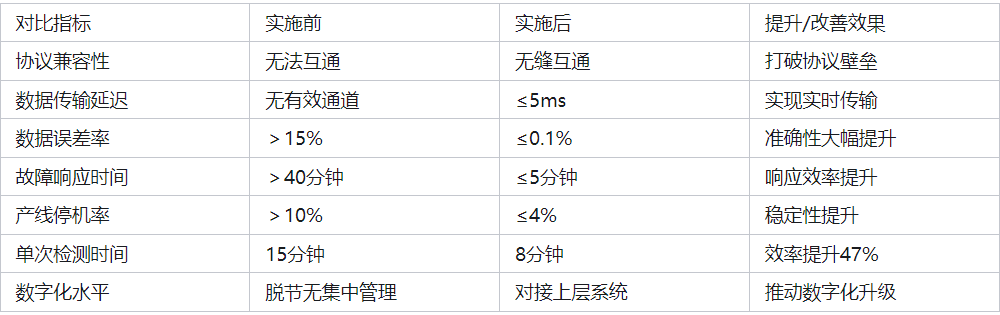

核心指标对比如下表：

七、案例总结

本次项目以塔讯TX161-RE-ECS/EIS智能网关为核心，成功解决了罗克韦尔PLC与汇川检测设备的协议兼容问题，实现数据实时传输与指令精准下发，推动工业自动化与工业物联网深度融合。

该网关充分发挥工业网关、智能网关的核心价值，其协议转换、数据采集能力适配车间复杂工况，大幅提升产线效率与稳定性，降低运维成本，为企业创造显著效益。本案例印证了协议转换与工业网关在工业场景的应用价值，塔讯TX161网关改造便捷、成本可控，可广泛应用于多个工业自动化领域，为设备互联互通提供可复制路径。

未来，依托网关扩展性，可进一步完善工业物联网架构，实现产线全流程智能化管控，助力产业高质量发展，推动工业网关在工业领域的广泛应用。
