倾佳电子代理的基本半导体驱动IC及电源IC产品力深度解析报告


I. 报告执行摘要:基本半导体产品力总览

1.1 核心价值定位:SiC驱动生态系统建设

基本半导体(BASiC)的产品组合,特别是其隔离型栅极驱动器(BTD系列)和配套的电源管理芯片(BTP系列),明确围绕第三代半导体——碳化硅(SiC)MOSFET驱动的高频、高压、高可靠性核心需求进行构建 。这些产品在设计上高度契合SiC器件的低阈值电压、极高开关速度和高 dV/dt等特性带来的挑战。

该公司的策略在于提供从核心器件到辅助电路的完整生态系统。它不仅提供隔离驱动IC(BTD系列)和高频低边驱动IC(BTL系列),还提供专用的隔离供电IC(BTP1521x)及配套的高频变压器 。这种垂直整合的方案旨在大幅简化客户在新能源汽车、光伏储能、工业变频等高端应用中SiC驱动系统的设计、调试和验证流程 。产品力的核心优势体现在 峰值电流能力、传输延迟、CMTI抗扰度集成保护功能的优化上,这些指标均处于行业领先水平。

1.2 驱动IC与电源IC的关键性能亮点速览

基本半导体IC产品线在性能上展现了高度竞争力:

驱动能力与速度: 隔离驱动器的峰值电流能力强大,BTD3011高达$pm 15text{A}$ ,而BTD5350x和BTD25350x系列提供$pm 10text{A} 的峰值电流[1,1]。这种高电流输出能力确保了对大容量SiC模块(如栅极电荷高达1320text{nC}的BMF540R12KA3模块[1])的快速充放电。最小传输延时低至40text{ns}$ ,支持最高$1text{MHz}$的开关频率 ,这是实现高功率密度设计的关键。

隔离与保护: 隔离电压普遍超过5000Vrms,BTD5452R最高达到5700Vrms ,满足UL1577增强型隔离要求。共模瞬态抗扰度(CMTI)典型值可达 250V/ns 。同时,集成了DESAT短路保护、软关断和主动米勒钳位等专为SiC应用设计的高级保护功能,显著增强了系统在故障和瞬态条件下的鲁棒性 。

电源适配性: BTP1521x正激DC/DC芯片支持$1.3text{MHz}$的高频工作 ,最大输出功率为$6text{W}$ 。高频特性使得配套隔离变压器(如TR-P15DS23-EE13 )体积大大减小,完美匹配驱动IC的高效隔离供电需求。

II. 基本半导体功率IC产品线结构与定位

2.1 隔离型门极驱动器(BTD系列):高中端应用的核心支柱

BTD系列构成了基本半导体驱动IC产品线的基石,提供了满足不同应用复杂度的解决方案:

产品线覆盖: BTD系列包括单通道隔离型驱动器,如BTD3011 、BTD5350x 、BTD5452R ,以及双通道隔离型驱动器,如BTD21520x 、BTD25350x 。

应用领域: 产品线定位于高压大功率市场,主要目标应用涵盖电机传动、新能源汽车电机控制器、光伏逆变器、储能变流器、充电桩等 。

功能配置细分(差异化竞争): BTD系列通过提供不同的子型号,实现了对特定拓扑和保护需求的精确适配:

米勒钳位型(M/MM): 例如BTD5350M和BTD25350MM,它们集成了门极米勒钳位功能 ,这是解决SiC MOSFET在高 dV/dt环境下,由于米勒电流导致的误导通问题的关键硬件机制。

独立输出控制型(S/MS): BTD5350S和BTD25350MS提供独立的开通(OUTH​)和关断(OUTL​)输出引脚 ,允许用户通过分别设置$text{R} {text{GON}}/text{R}{text{GOFF}}$来精细调整开关速度和抑制电压尖峰,这在高功率器件驱动中尤为重要。

集成保护型: BTD3011 和BTD5452R 集成了DESAT(退饱和)短路保护和软关断功能,极大地提高了系统在短路故障下的可靠性和生存能力。

2.2 低边栅极驱动器(BTL系列):高频低压应用的高速选择

BTL2752x系列双通道低边驱动器是针对非隔离应用中的速度和功率需求而设计。

核心性能: 该系列提供$pm 5text{A}的峰值拉/灌电流能力[1],足以驱动大容量MOSFET。其关键优势在于∗∗速度∗∗,传输延时低至13text{ns}$ ,这使其能够满足高频开关电源(如LLC谐振拓扑的低边或同步整流)对精准时序的苛刻要求。

应用鲁棒性: BTL2752x具备多项提高可靠性的特性:支持高达$-5text{V}的信号输入端负电压耐受能力[1],这增强了其在噪声环境下的输入鲁棒性。其最高工作环境温度达140^{circ}text{C}$ ,表明其在高热负荷的工业环境中仍能保持性能。此外,该芯片支持双通道并联使用,通过电流叠加来进一步提升整体驱动电流能力 。

2.3 辅助电源管理IC(BTP/BTx84x系列):隔离供电解决方案

隔离型驱动器需要一个稳健、高功率密度的隔离辅助电源。基本半导体提供了专门用于此目的的电源管理IC。

BTP1521x (DCDC): 这是一款高频正激DC/DC开关电源芯片。它能提供高达$6text{W}$的输出功率 ,足以满足大多数SiC模块的驱动需求。其核心竞争力在于工作频率,最高可编程至$1.3text{MHz}$ 。高频工作是实现小型化和高功率密度的前提。此外,其输出死区时间在$90text{ns} 到130text{ns}$之间 ,确保了在高频推挽拓扑中外部MOSFET驱动的安全性。

BTPx84x (PWM 控制器): BTPx84x系列是电流模式PWM控制器,主要用于构建隔离驱动IC的原边电源部分 。它提供了高达 $1text{A}$的门极驱动电流 ,足以驱动初级侧开关管。该系列集成了逐周期限流和UVLO保护,且启动电流低至$0.6text{mA}$ ,提供了高可靠性的初级侧控制解决方案。

表 1:基本半导体驱动器产品线关键性能指标对比

型号系列 功能类别 通道数 峰值电流 (±A) 隔离电压 (Vrms) 典型传输延时 (ns) 最高开关频率 (MHz) CMTI (kV/μs)
BTD3011 隔离驱动 1 15 5000 280 0.075 (75kHz) 150
BTD5350x 隔离驱动 1 10 5000 60 1 150
BTD5452R 智能隔离驱动 1 5 / 9 5700 75 N/A 250
BTD21520x 隔离驱动 2 4 / 6 5000 45 N/A 100
BTD25350x 隔离驱动 2 10 5000 40 1 150
BTL2752x 低边驱动 2 5 0 (非隔离) 13 N/A N/A

III. BTD隔离型门极驱动IC技术能力深度解析

3.1 性能基准比较:电流能力、传输延时与开关频率优势

基本半导体驱动器的高速和高功率特性是其在SiC应用中性能卓越的基础。

高峰值驱动电流是应对SiC MOSFET大栅极电荷量(QG​)的必然要求。例如,大电流SiC模块BMF540R12KA3的QG​高达1320nC 。BTD3011提供的$pm 15text{A} 峰值电流[1]和BTD5350x/BTD25350x的pm 10text{A}$峰值电流 ,能够以极快的速度对这些大电容进行充放电,从而实现快速的开关转换并最小化开关损耗。 在开关速度方面,BTD25350x系列的典型传输延时仅为40ns ,BTD5350x为

60ns 。这些超低延时确保了PWM信号在隔离传输过程中保持高保真度。在 $1text{MHz}$的开关频率下,半周期仅为$500text{ns}$。采用$60text{ns}$延时的驱动器,其占空比误差约为$12%$;而采用40ns(BTD25350x),误差则降至8%。传输延时越低,脉宽失真(∣tPHL​−tPLH​∣)就越小,这为高频谐振拓扑(如LLC)和需要精确时序控制的应用提供了更高的控制精度和更小的死区时间设计裕量。

3.2 行业领先的隔离与抗扰度:高CMTI与绝缘电压(5000Vrms以上)分析

基本半导体的BTD系列在隔离性能上具备行业领先地位,是应对SiC高压高频挑战的关键。

高绝缘耐压是其通用特性。BTD系列广泛采用宽体封装(如SOW-8、SOW-16、SOW-18),提供$5000text{Vrms}$的隔离电压 ,满足苛刻的增强型隔离标准。其中BTD5452R的绝缘耐压最高可达$5700text{Vrms}$ ,这对工作于$1000text{V}$或更高直流母线电压的系统,保证了原副边的电气安全隔离。

**共模瞬态抗扰度(CMTI)**是衡量隔离驱动器抵抗高dV/dt噪声的关键指标。SiC器件的开关瞬态dV/dt在实际应用中可达$20text{kV}/mutext{s}$到$60text{kV}/mutext{s}$ 。BTD3011、BTD5350x和BTD25350x提供了 $150text{kV}/mutext{s}$的典型CMTI ,而智能驱动器BTD5452R的CMTI典型值更高,达到$250text{V}/text{ns}$(即250kV/μs) 。如此高的CMTI性能远超SiC器件实际产生的瞬态噪声,能够有效防止高压开关过程中产生的共模电流通过隔离电容耦合,导致驱动信号误触发或锁定,从而确保在高频高压应用中数据传输的可靠性和完整性。

3.3 关键安全保护功能评估:DESAT短路保护与软关断机制

为确保SiC模块在故障条件下的可靠性,BTD系列集成了高级保护功能。

DESAT短路保护(退饱和检测)是高压功率器件驱动器的“生命线”。BTD3011 和BTD5452R 通过DESAT引脚实时监测功率器件的

$V_{text{CE}}$或$V_{text{DS}}$电压。一旦短路发生,器件饱和区电压急剧上升,当电压超过预设阈值(BTD5452R典型值为$9.0text{V}$ ,BTD3011典型值为 10.5V )时,驱动器会立即进入保护状态:发出故障报警(FAULT或XFLT=L)并启动软关断(ASSD)。

软关断(ASSD)机制是SiC驱动中保护器件的关键。在短路或过流故障下,如果采用硬关断,极高的di/dt会在系统杂散电感$L_{sigma}$上产生毁灭性的过压尖峰$V_{text{spike}} = L_{sigma} cdot di/dt$。软关断通过专用的受控电流(BTD5452R典型值为150mA )缓慢拉低门极电压,从而降低 di/dt,将关断速度限制在安全水平,有效抑制过压尖峰。这一机制显著提高了SiC模块在高压故障环境下的生存几率。

此外,BTD系列普遍集成UVLO(欠压保护)功能 ,确保只有在原边和副边电源电压达到安全工作阈值时,驱动器才能激活输出,从而防止功率器件因驱动电压不足而进入高损耗或不确定状态。

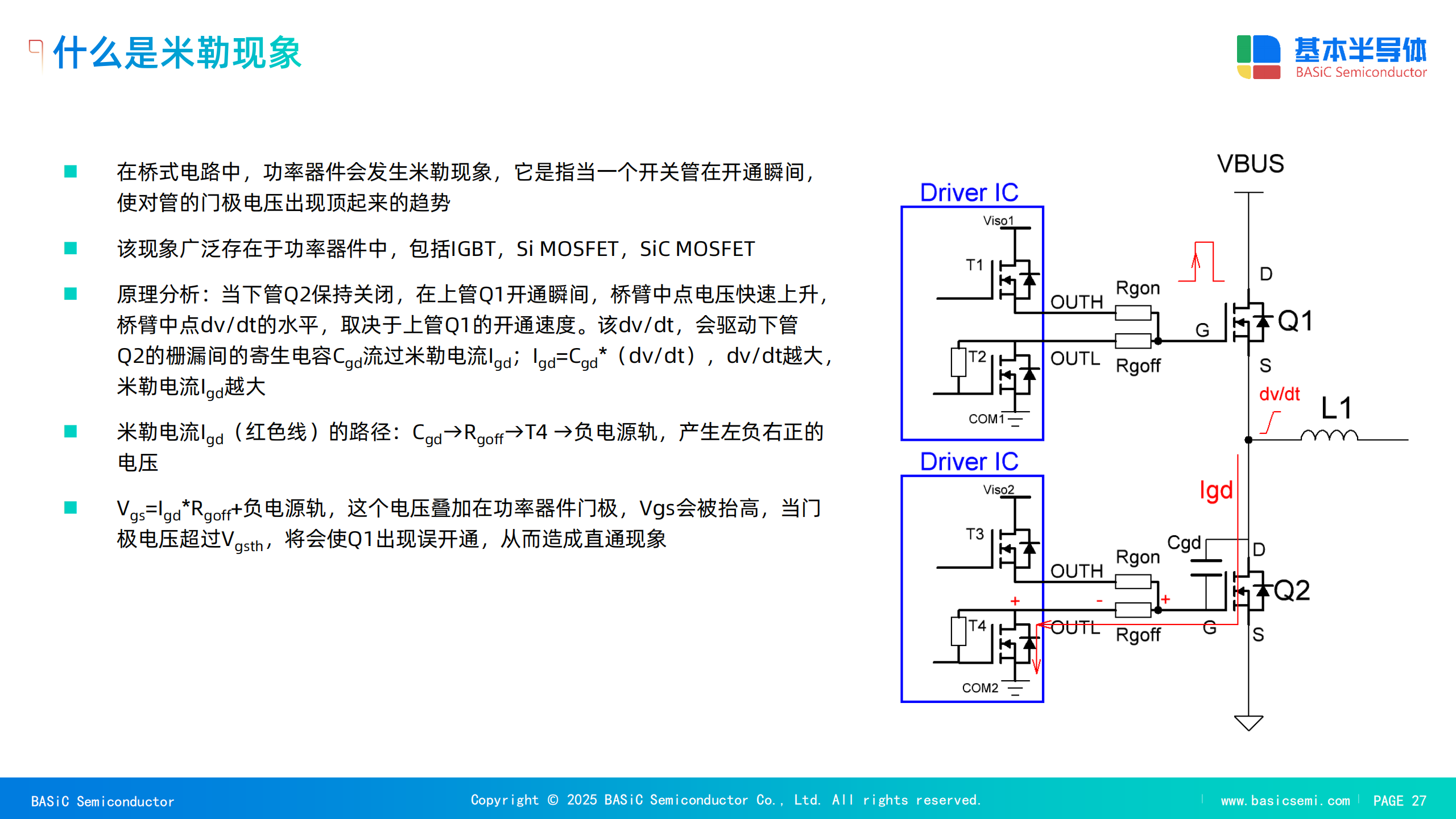

3.4 米勒钳位(Miller Clamp)技术与防误导通策略

wKgZPGi06xCALB_jAAb_N3FwMp8486.pngwKgZPGi06xCALB_jAAb_N3FwMp8486.pngwKgZPGi06xGAb1lZAA_zKpffFD8668.pngwKgZPGi06xGAFTKCAA9hrhXgVjc312.pngwKgZO2i06xGAcQbwAA_WZX3qy_c626.pngwKgZO2i06xGAKS47AAhmNwKWEK8654.pngwKgZO2jHhN6AQWZqAAsSuoYqwnM304.pngwKgZO2i06xGACE_-AAUiY_uyL24692.png

SiC MOSFET具有低VGS(th)​(通常在$2.7text{V}至4.0text{V}范围[1,1])且V_{text{GS(th)}}$随温度升高而下降的特性,这使得其对米勒效应引起的误导通极为敏感。

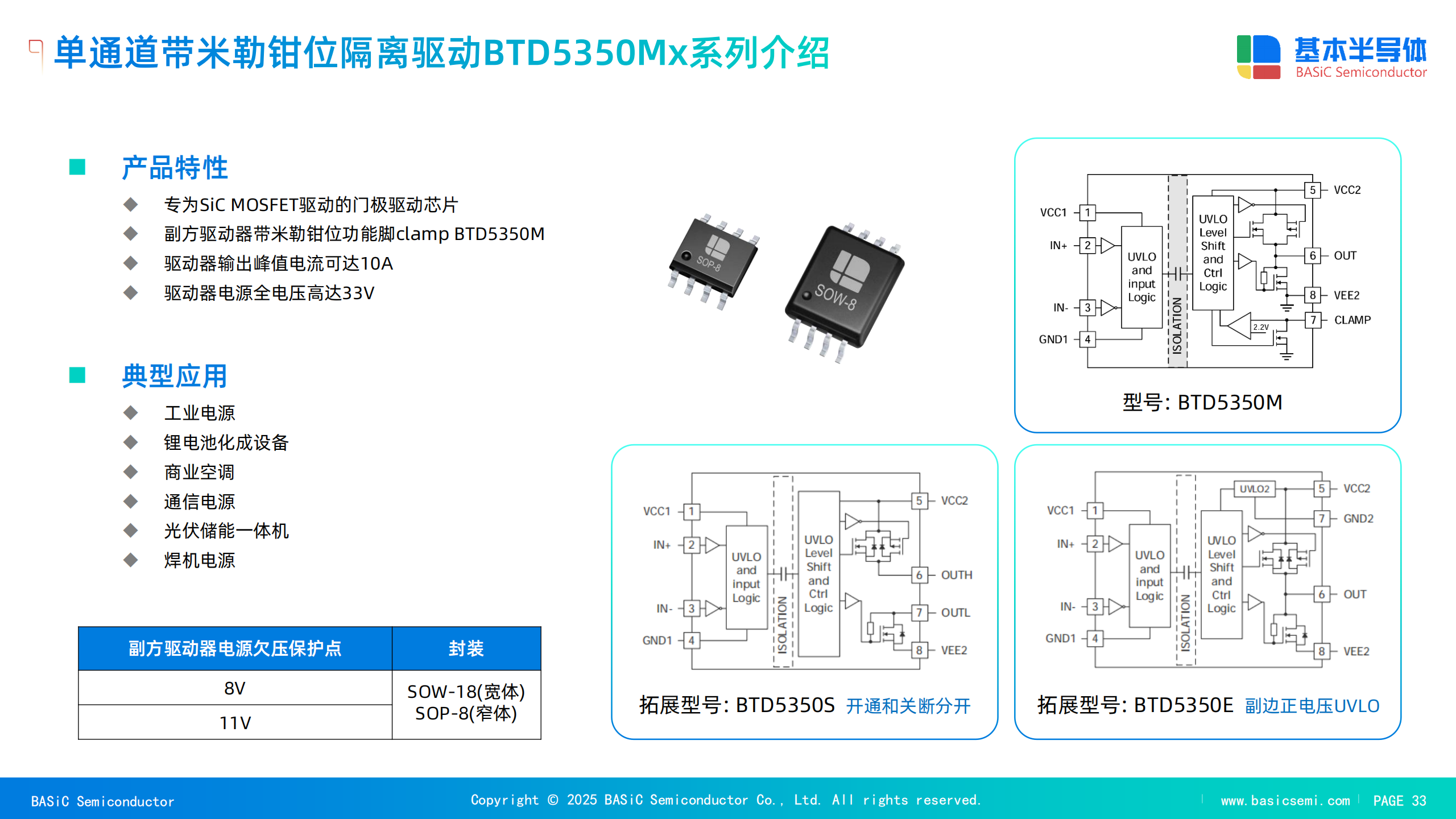

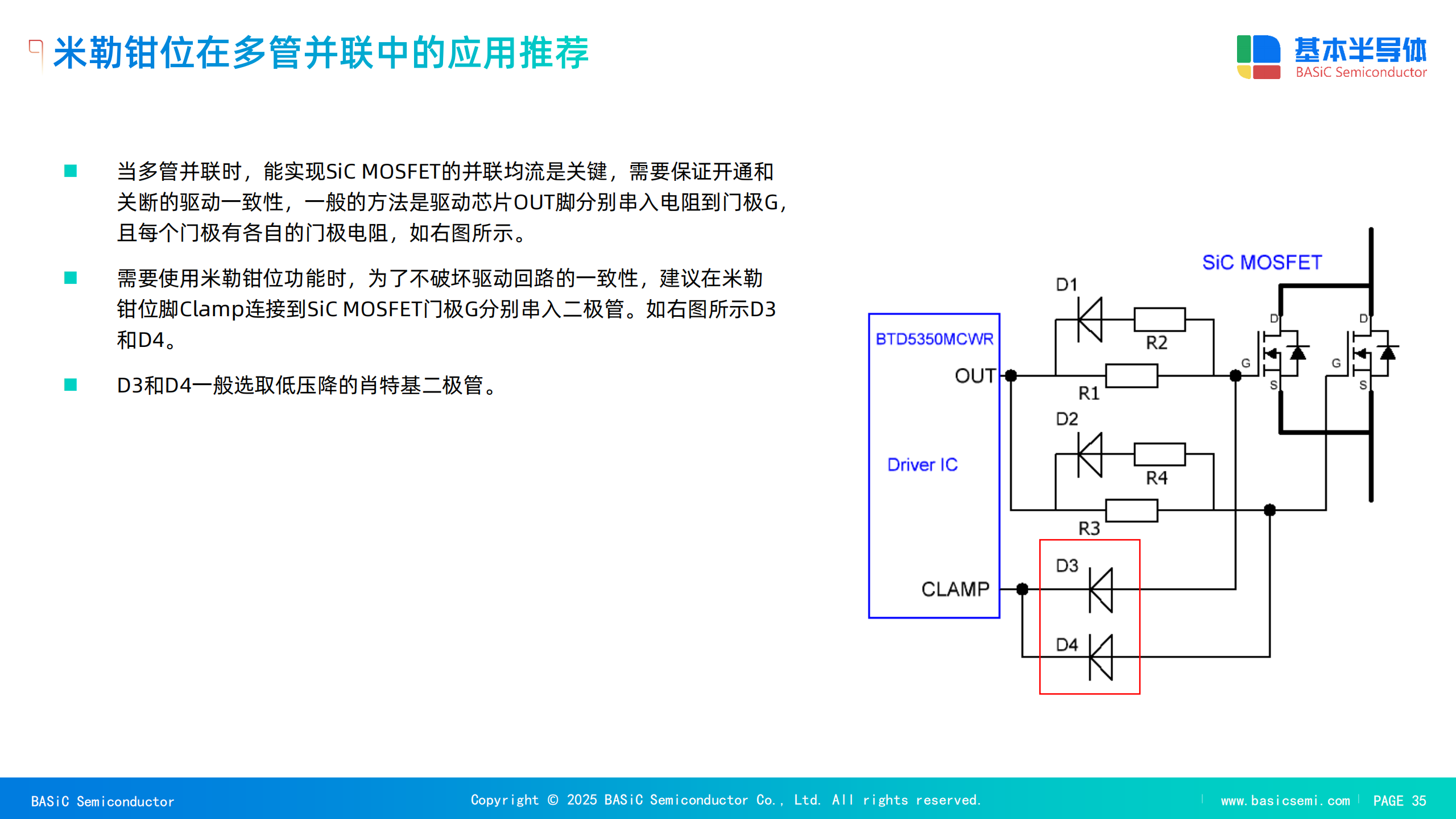

BTD5350M、BTD25350MM和BTD5452R等驱动器正是针对此问题设计了有源米勒钳位功能 。当功率器件被关断且其栅极电压下降到预设的钳位阈值(如BTD5452R的 1.8V ,BTD5350M的 2.2V )时,驱动器内部会激活一个低阻抗的NMOS晶体管,将栅极直接短接至负电源轨( VEE​)。

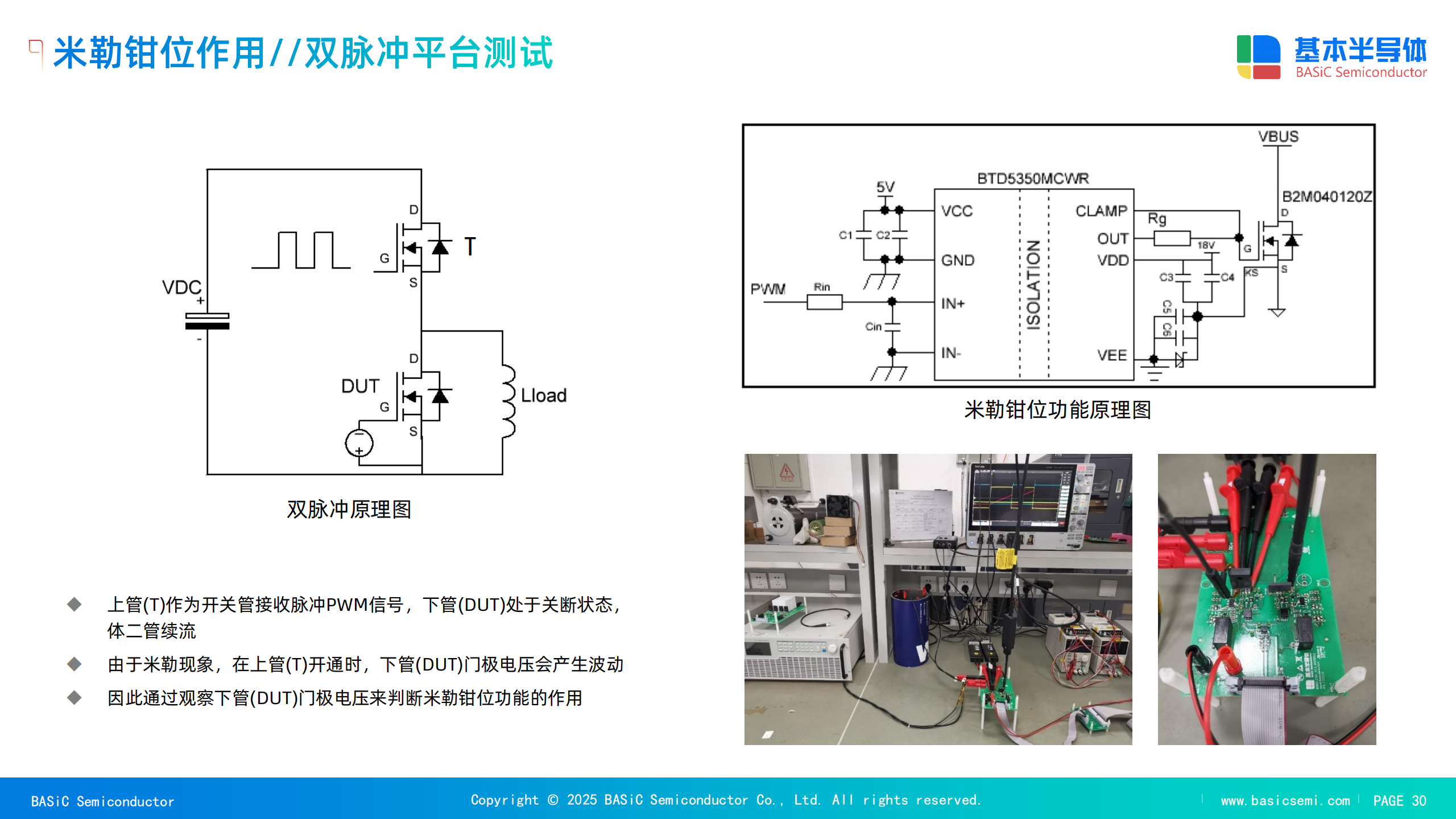

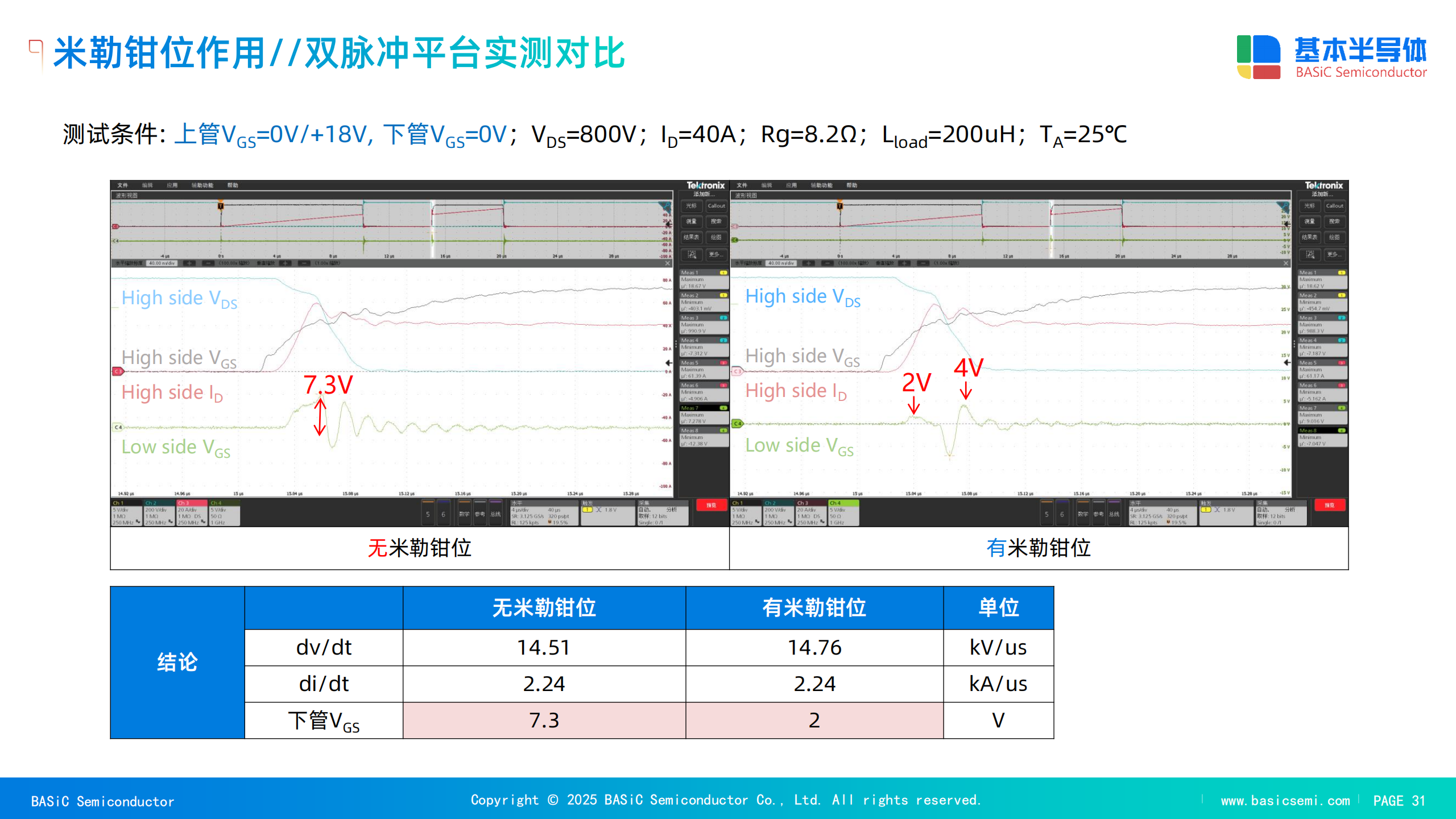

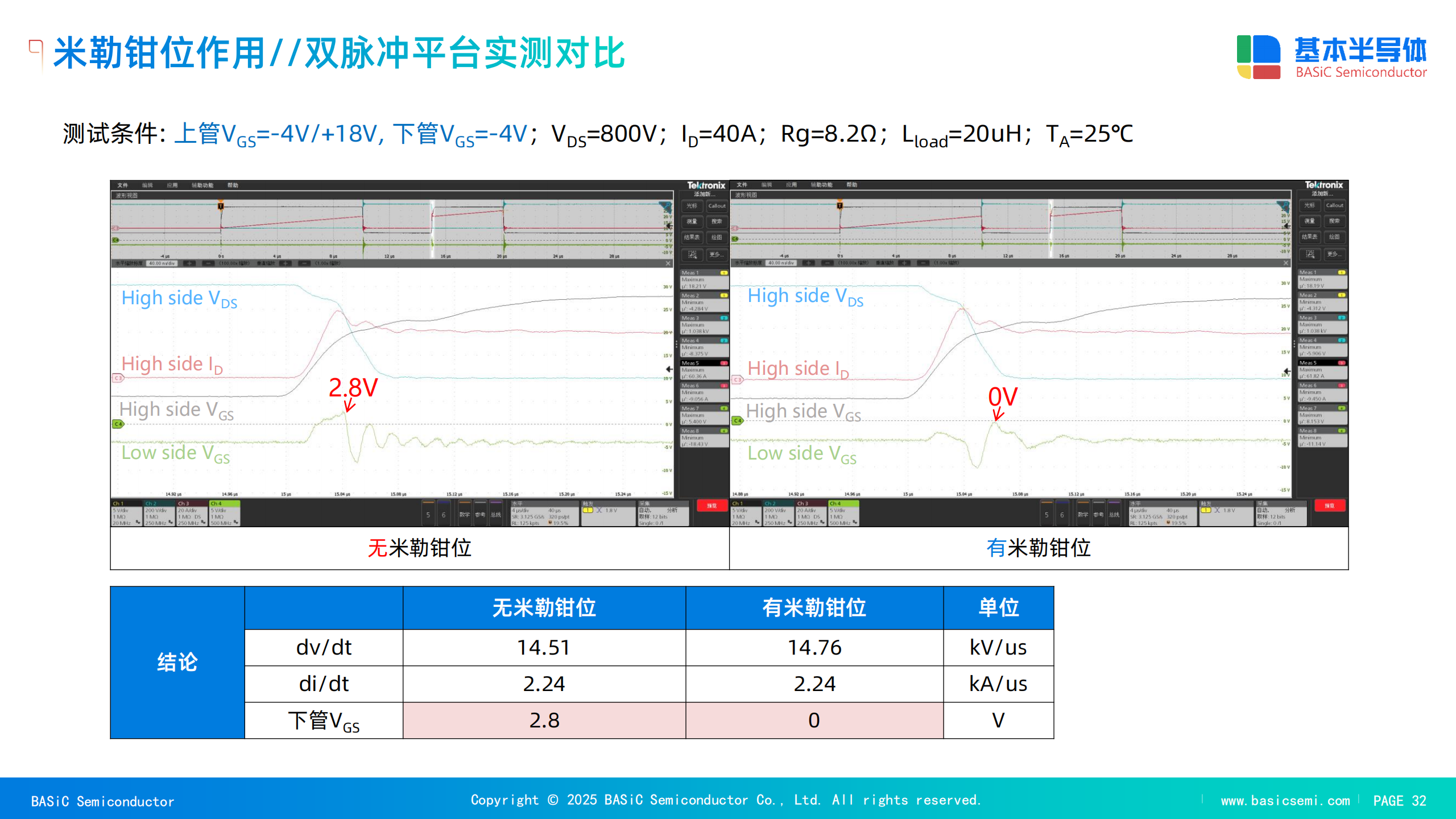

这种机制通过为米勒电流$I_{text{GD}}$提供一个低阻抗的旁路路径,避免其流经外部关断电阻$R_{text{GOFF}}$而抬高$V_{text{GS}}$。实验结果表明,米勒钳位功能能够将下管$V_{text{GS}}$上的米勒电压尖峰从非钳位时的$7.3text{V}$(足以导致误开通)降至钳位时的2V ,从而有效抑制误开通,确保桥臂安全可靠运行。BTD5452R的米勒钳位峰值电流能力可达 1A(在$V_{text{CLAMP}}=1text{V}$时) 。

3.5 多通道与可编程性:死区时间(DT)控制与通道独立性

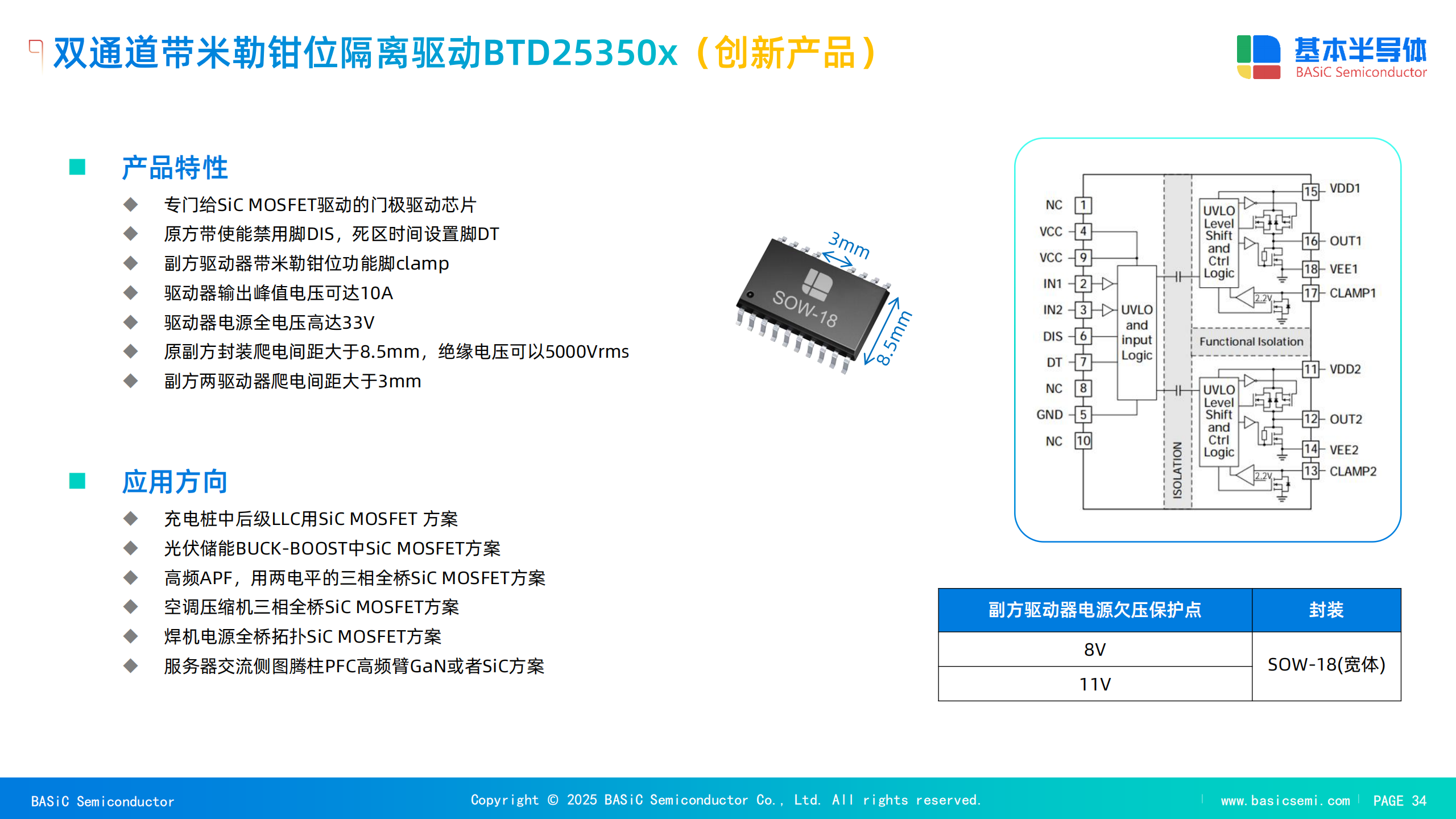

双通道隔离驱动器BTD21520x和BTD25350x系列专为半桥拓扑优化 。

该系列的一个关键优势是提供**可编程死区时间(DT)设置功能。通过在DT引脚连接一个外部电阻$R_{text{DT}}$到地,用户可以根据需求精确设定两通道输出信号之间的死区时间,以避免桥臂直通。死区时间计算公式为$t_{text{DT}} = 10 times R_{text{DT}}$($t_{text{DT}}$单位为$text{ns}$,$R_{text{DT}}$单位为$text{k}Omega$) 。将此功能集成到驱动器层面,简化了系统级控制器的负担,同时提高了死区时间控制的精度和鲁棒性。此外,这些双通道驱动器还具备

禁用(DIS)**功能,通过拉高DIS引脚即可同时安全关断所有输出 ,提供了系统级的快速安全保障。

IV. 电源IC产品能力与隔离供电生态构建

4.1 BTP1521x 高频正激DCDC开关电源芯片的产品力:高频、高功率密度适配性

BTP1521x正激DC/DC开关电源芯片是基本半导体驱动IC生态系统的关键组成部分,专门解决隔离驱动器的供电问题。

其核心产品力在于超高频工作能力,最高工作频率可达1.3MHz 。高频特性允许设计者使用更小的电感和电容,从而实现电源模块

小型化和高功率密度。该芯片最大输出功率为6W ,足以满足大电流SiC驱动器(如$pm 15text{A}$驱动)的功耗要求。BTP1521x还提供DFN3*3-8极小体积封装(具有增强散热的底部裸露焊盘)和SOP-8封装 。 此外,BTP1521x的$1.5text{ms}软启动时间[1]和90text{ns}到130text{ns}$的输出死区时间 ,确保了隔离驱动IC在上电过程中的平稳启动和高频推挽拓扑中外部开关管的安全运行。

wKgZPGi0E5OAEkHHAAhew4aFtBk124.pngwKgZPGjGxB2AeEfYAAb5-OPz6oo899.pngwKgZPGjGxB2AeEfYAAb5-OPz6oo899.pngwKgZO2i0E5OAA3NmAAgpXjpxfqM695.pngwKgZO2i0E5OAArcwAAa7mFU3jtQ721.pngwKgZPGi0E5OANKwUAAW3uovA0Og199.png

表 2:BTP1521x DCDC开关电源关键技术规格

参数 最小值 典型值 最大值 单位 对隔离驱动的意义
输出功率 N/A N/A 6 W 满足驱动IC供电需求
最高工作频率 (fSW​) N/A 330 1300 kHz 辅助电源小型化、高功率密度
软启动时间 (tSS​) 1.3 1.5 1.8 ms 确保驱动IC平稳上电
输出死区时间 (tDCdead​) 90 N/A 130 ns 优化推挽拓扑驱动精度
过温保护阈值 (TSHDN​) N/A 160 N/A $text{^circ C}$ 芯片级热保护,增强可靠性

导出到 Google 表格

4.2 PWM控制器(BTPx84x)与传统电源解决方案的集成价值

BTPx84x系列电流模式PWM控制器是构建隔离驱动IC原边供电的通用解决方案 。该系列具有 $0.6text{mA}$的低启动电流,集成了UVLO保护和逐周期限流功能 ,提供了高可靠性的初级控制。虽然门极驱动电流(最高$1text{A}$)不如低边驱动器BTL系列强劲 ,但它足以在电流模式控制下精确地驱动初级侧MOSFET,以构建稳定可靠的隔离电源。

4.3 隔离电源解决方案生态链:驱动IC、DCDC芯片和变压器的协同优势

基本半导体提供了一套预验证的隔离电源解决方案,形成了“套件”优势。

其标准驱动板参考设计(如BSRD-2427/2503)将BTP1521x(DC/DC控制)、TR-P15DS23-EE13(高频变压器)和BTD5350x(隔离驱动)整合在一起 。TR-P15DS23-EE13变压器采用EE13骨架,输出总功率达 4W(2W/通道) ,且原副边绝缘耐压为 4500Vac 。该方案通过精密的匝数比(N1:N2/N3为 10:16)和后级整流,可提供$+18text{V}/-4text{V}$的门极驱动电压 ,这完美匹配了SiC MOSFET模块(如BMF80R12RA3)的推荐驱动电压 。这种专用的、高频优化的供电解决方案,极大地降低了客户在设计隔离辅助电源时面临的噪声、布线和认证难度,是基本半导体产品生态链中的重要差异化竞争力。

V. SiC MOSFET驱动的挑战与基本半导体的产品匹配度

5.1 SiC器件驱动的特殊要求:负偏压、低$V_{GS(th)}$和高$dV/dt$挑战

SiC MOSFET的驱动设计比传统硅器件更为复杂。低阈值电压(VGS(th)​,BMF模块典型值为$2.7text{V}$到$4.0text{V}$ )使得SiC器件极易受到米勒效应引起的 $V_{text{GS}}$尖峰干扰而发生误导通。同时,SiC器件的极快开关速度产生了远高于Si IGBT的高$dV/dt$,进一步加剧了米勒电流的威胁 。因此,必须使用负偏压(通常$-4text{V}$)和主动保护机制来确保器件在关断期间的可靠性。


5.2 专用驱动IC的功能匹配度:以BTD5350MCWR驱动BMF模块为例

基本半导体BTD系列驱动器在功能上与SiC的特殊要求高度匹配:

驱动电压精准匹配: BTD系列驱动器支持高达$33text{V}$的副边电源电压 ,通过配套电源方案(如TR-P15DS23-EE13)可提供精确的$+18text{V}/-4text{V}$ SiC专用驱动电压 。

米勒钳位的主动干预: BTD5350MCWR(米勒钳位版)作为驱动板的核心IC,其钳位功能在SiC MOSFET关断时被激活,为米勒电流提供了低阻抗泄放路径至$-4text{V}负压,从而确保了低V_{text{GS(th)}}$的SiC器件不会发生误开通 。

高QG​驱动能力保障: 即使面对如BMF540R12KA3这样栅极电荷量庞大的模块 ,BTD系列$pm 10text{A} 到pm 15text{A}$的峰值电流能力也能够确保快速、受控的开关动作,避免因驱动能力不足导致的开关损耗增加。

5.3 集成保护机制在SiC系统可靠性中的作用:DESAT与软关断的价值

BTD系列驱动器集成的保护机制是SiC系统在恶劣工况下保持高鲁棒性的关键。

DESAT短路保护和软关断(ASSD)机制在SiC高压短路事件中起到了“救生圈”的作用。当短路发生时,如果采用硬关断,模块的过压尖峰往往会超过其耐压极限,导致器件失效。BTD3011和BTD5452R集成的软关断通过将di/dt降低到可控水平,从而避免了Lσ​⋅di/dt过高造成的瞬态过压,极大地提高了SiC模块在故障条件下的生存几率。

BTD5452R等智能驱动器提供的RDY(上电准备好)和XFLT(故障报警)输出引脚 ,允许系统微控制器实时监控驱动器的电源状态和故障,从而实现更高级别的系统级保护、诊断和故障清除流程,满足对功能安全要求更高的应用需求。

表 3:BTD系列针对SiC模块驱动的适配性与优势

SiC驱动挑战 BTD系列解决方案 代表型号 产品优势
米勒效应/误导通 集成米勒钳位 (CLAMP) 功能 BTD5350M, BTD25350MM, BTD5452R 主动钳制栅极 VGS​ 尖峰,防止高 dV/dt 误开通。
高开关速度/大 QG​ 低传输延时和高驱动电流 BTD25350x (40ns), BTD3011 (±15A) 确保 SiC MOSFET 速度得到充分利用,最小化开关损耗。
故障鲁棒性/过压 DESAT短路保护与软关断 (ASSD) BTD3011, BTD5452R 故障时受控关断,抑制 SiC 模块短路时产生的过压尖峰。
隔离与抗扰度 高绝缘电压和 CMTI BTD5452R (5700Vrms,250V/ns) 应对 SiC 高速开关产生的苛刻共模噪声,确保信号完整性。

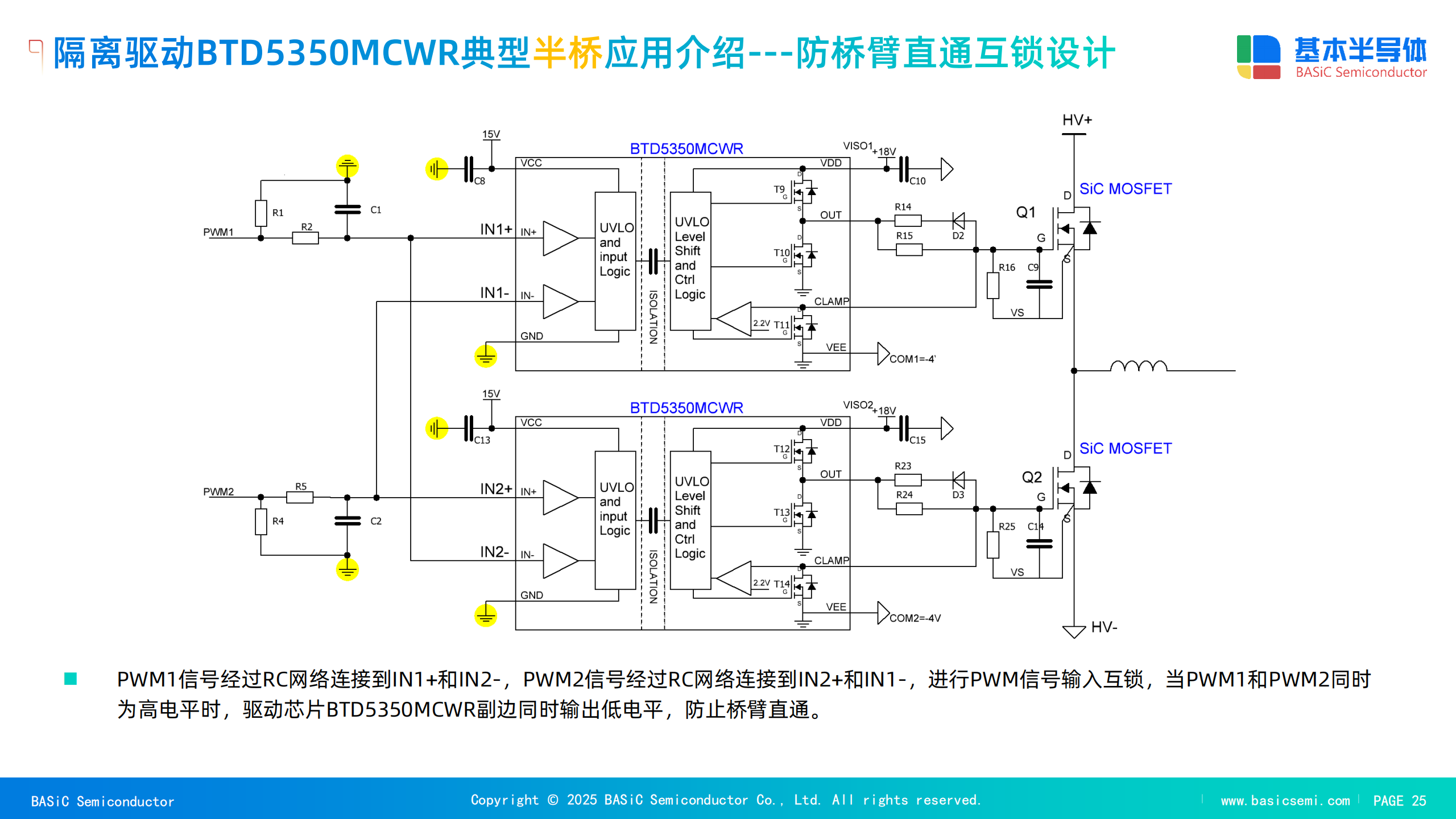

桥臂直通风险 可编程死区时间 (DT) BTD21520x, BTD25350x 简化外部控制逻辑,在驱动器层面精确控制互锁。

VI. 结论与战略建议

6.1 结论:产品力总结与技术壁垒分析

wKgZPGjIttyAREIWABklZN5v8-0115.pngwKgZO2jHhMyAKnAJAD6jBJ39_Ns005.pngwKgZO2i6CPaAPBQEACVVeotjATY664.png

基本半导体通过其BTD系列隔离驱动IC和BTP系列电源管理IC,构建了一套专业且具竞争力的SiC驱动解决方案。

驱动IC产品力总结: BTD系列驱动器不仅在基础性能上表现出色($pm 10text{A}$到$pm 15text{A}$的峰值电流 和$40text{ns}$的低延时 ),更通过集成DESAT/软关断、主动米勒钳位、以及高达$250text{V}/text{ns}$的CMTI抗扰度 ,有效解决了SiC器件驱动面临的**误导通、高$dV/dt$信号完整性及故障过压**等核心技术难题。这种针对SiC特性深度优化的集成保护功能,构成了明显的技术壁垒。

电源IC产品力总结: BTP1521x DC/DC芯片通过支持$1.3text{MHz}$的超高频工作 ,有效地解决了隔离驱动供电系统的

小型化和高效率问题。配合专用的高隔离变压器(TR-P15DS23-EE13 ),基本半导体提供了从驱动到供电的完整生态链,这是其相比仅提供独立IC的竞争对手的强大差异化优势。

倾佳电子代理的基本半导体功率IC,在市场定位上并非通用型产品,而是具有强烈第三代半导体应用导向的专业级解决方案。

6.2 建议:目标市场拓展与产品差异化策略

基于上述产品能力分析,建议采用以下市场策略:

推行 SiC 一体化解决方案: 应持续以BTD + BTP模组(即BSRD驱动板)的形式向客户推广,强调预验证的$+18text{V}/-4text{V}$ SiC驱动电压和消除米勒效应的方案优势,从而缩短客户的设计周期并降低系统风险 。

利用智能保护功能实现差异化: 在新能源汽车、储能和工业控制等对功能安全(如ASIL等级)要求严格的领域,重点推广BTD5452R等型号。其提供的DESAT、软关断和RDY状态反馈功能 能够实现更高层次的系统级保护和诊断,应将其定位为

高安全性、高诊断性的智能驱动解决方案。

突出高频低延时优势:AI服务器电源、通信电源、高频感应加热等对功率密度和效率有极致要求的应用中,应突出BTD5350x/BTD25350x系列$1text{MHz}$的最高工作能力 以及BTP1521x高频小型化电源的配套能力,抢占高频电源市场份额。
